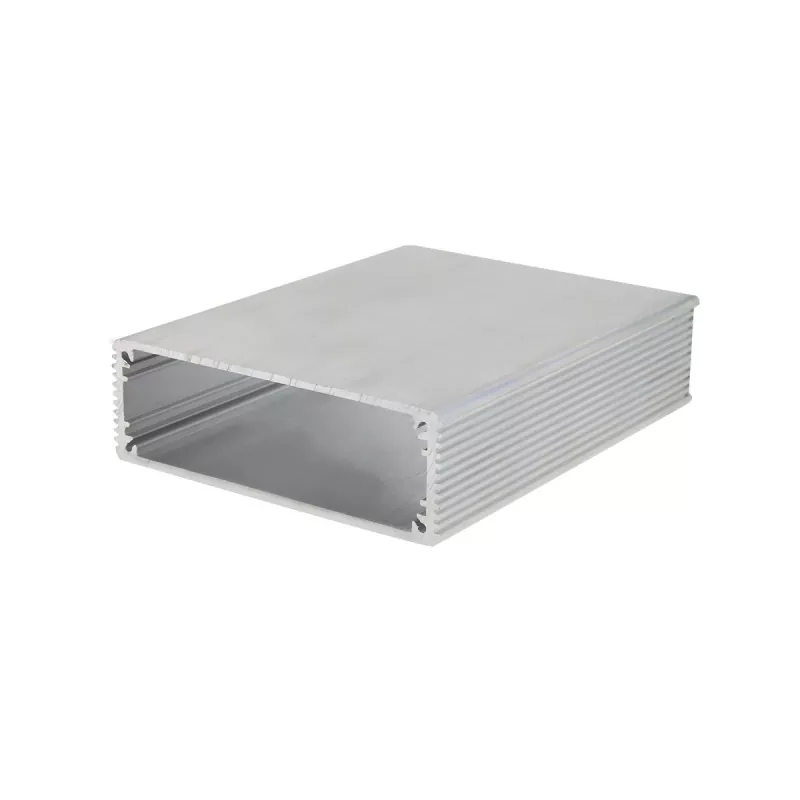

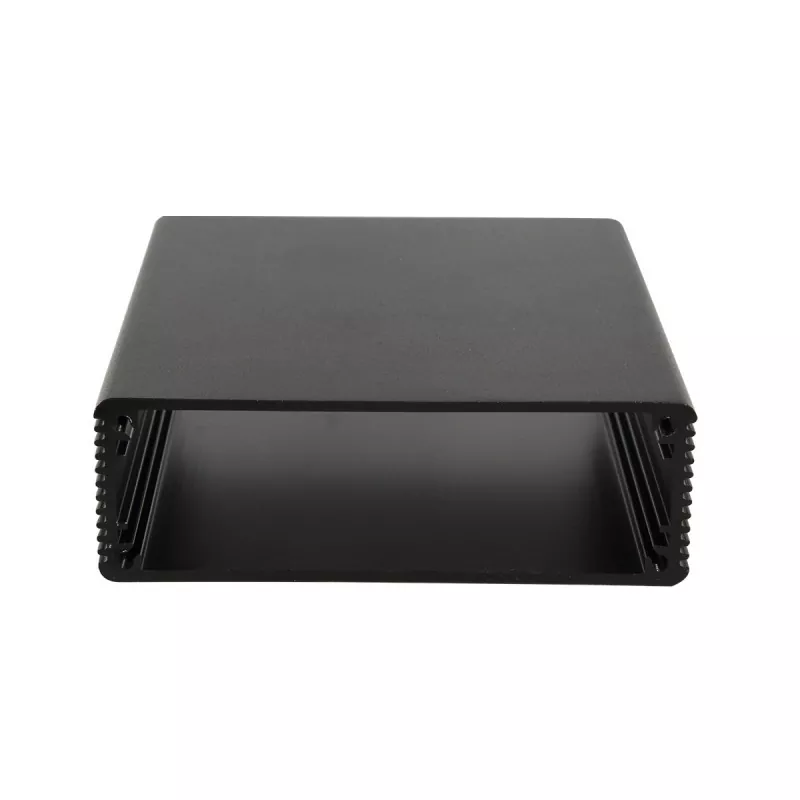

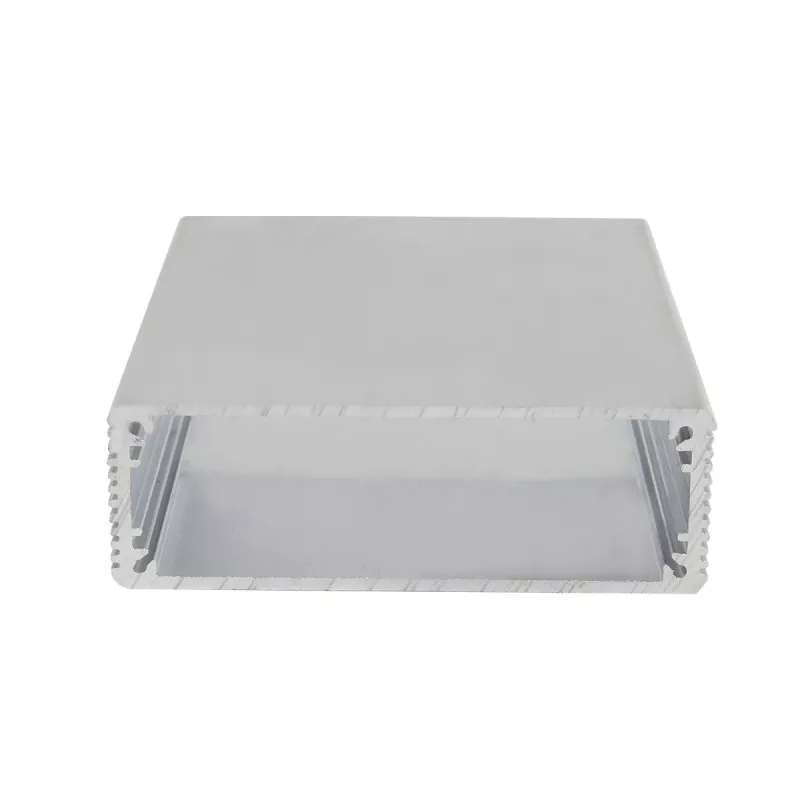

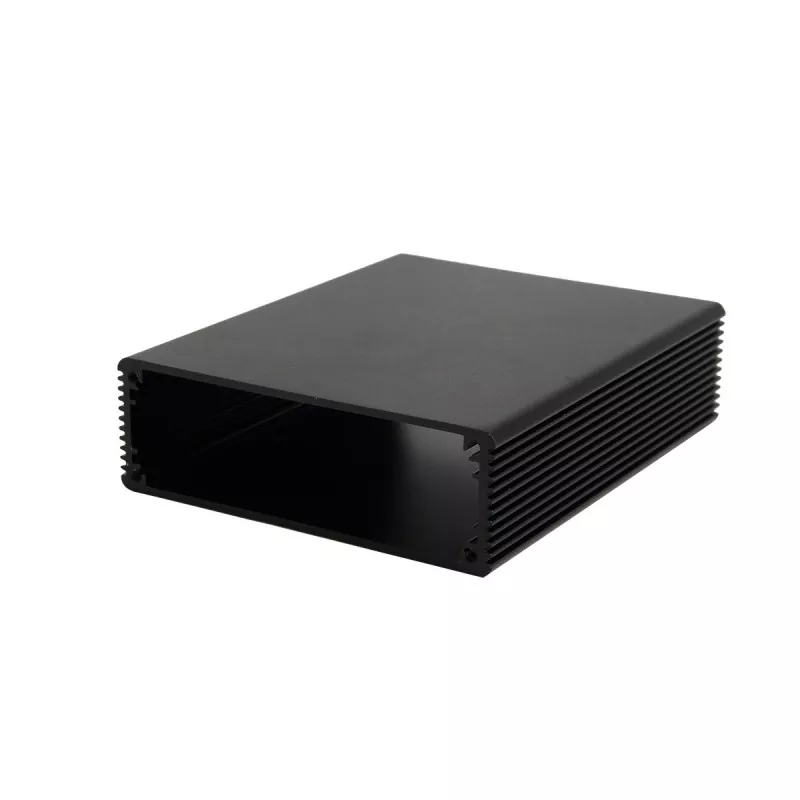

82×27mm aluminiumshus til kommunikation og elektronisk kontrolmodul

Bredden på 82 mm giver generøs sideplads til PCB'er, stik og elektroniske komponenter, mens højden på 27 mm sikrer en kompakt, lavprofilstruktur. Derfor er dette hus særligt velegnet til elektroniske moduler, der kræver omfattende sideprint-layout, men som ikke indeholder omfangsrige, høje komponenter. 82×27 mm aluminiumshus til kommunikation og elektronisk kontrolmodul bruges primært til kommunikationsmoduler, elektroniske grænseflademoduler, signalkonverteringsmoduler, dataindsamlingsmoduler og små industrielle kontrolmoduler.

Vigtige fordele

1. Rigelig Lateral Layout Space

Bredden på 82 mm rummer elektroniske produkter, der kræver et stort printmonteringsområde og letter placeringen af ​​stik, klemrækker og andre eksterne grænseflader ved husets ender.

For moduler med talrige grænseflader giver det brede tværsnit mulighed for fleksibel grænsefladearrangement.

2. Velegnet til slanke elektroniske enheder

Højden på 27 mm hjælper med at minimere enhedens samlede tykkelse, samtidig med at den tilbyder mere intern plads end ultratynde specifikationer.

Denne struktur rummer standard PCB'er og moderat størrelse komponenter, hvilket gør den ideel til kommunikations- og kontrolenheder med specifikke tykkelsesbegrænsninger.

3. Integreret printkort og interfacemontering

Aluminiumsprofilhuset kan bearbejdes til at matche printkortdimensioner og enhedslængde med udskæringer til interfaces, monteringshuller og gevindhuller tilpasset den specifikke produktstruktur.

Dette giver mulighed for integration af PCB'er, stik, terminaler, indikatorlys og andre komponenter i et enkelt, kompakt aluminiumshus.

4. Kan tilpasses til forskellige modullængder

Anvendelse af en aluminiumsprofil som hovedstruktur giver mulighed for at skære til den nødvendige længde; kombineret med endeplader og fastgørelseselementer danner det en komplet indkapsling velegnet til printkort og elektroniske moduler af varierende længde.

Gældende produkter og anvendelsesområder

Kommunikationsmoduler

Profilen på 82×27 mm er velegnet til elektroniske kommunikationsmoduler, der kræver rigelig PCB-layoutplads, mens den også har begrænsninger på enhedstykkelse.

Gældende produkter omfatter:

• Kommunikationsgrænseflademoduler
• Datakommunikationsmoduler
• Kommunikationskonverteringsmoduler
• Signal interface moduler
• Indbyggede kommunikationsmoduler

Disse produkter kræver typisk installation af PCB'er, kommunikationsgrænseflader, stik og indikatorkomponenter inden for et begrænset rum; dimensionerne 82×27 mm balancerer lateralt layoutrum med den samlede tykkelse.

Elektronisk grænseflade og signalkonverteringsmoduler

For elektroniske moduler, der kræver flere grænseflader eller signalkonvertering, giver bredden på 82 mm generøs plads til grænsefladelayout, mens højden på 27 mm opretholder en kompakt enhedsstruktur.

Gældende produkter omfatter:

• Interface konvertering moduler
• Signalkonverteringsmoduler
• Data interface moduler
• Industrielle kommunikationsgrænseflademoduler
• Signalbehandlingsmoduler

Dataopsamlingsmoduler

Dataindsamlingsmoduler kræver typisk installation af PCB'er, terminaler, stik og relaterede elektroniske komponenter. Profilen på 82×27 mm er velegnet til dataindsamlingsenheder, der har et betydeligt lateralt layout, men som har begrænset højde for interne komponenter.

Gældende produkter omfatter:

• Dataindsamlingsmoduler
• Småskala databehandlingsmoduler
• Sensor data interface moduler
• Industrielle dataindsamlingsenheder

Små industrielle elektroniske kontrolmoduler

Til små elektroniske moduler designet til installation i industrielt udstyr eller kontrolsystemer, tjener 82×27 mm profilen som en ideel slank aluminiumshusløsning.

Gældende produkter omfatter:

• Små kontrolmoduler
• I/O interface moduler
• Elektroniske styremoduler
• Industrial signal processing modules
• Indbyggede kontrolenheder

Tekniske specifikationer

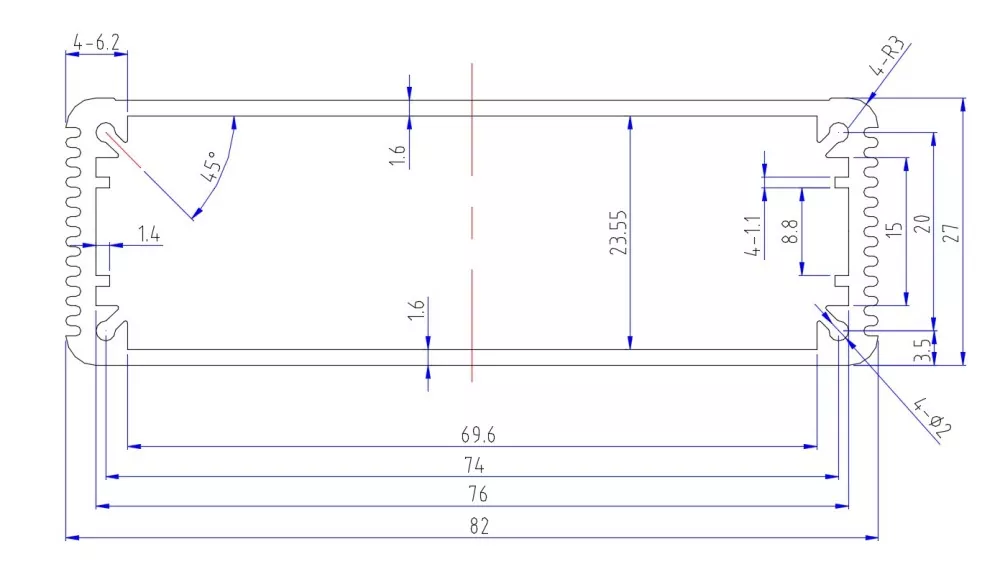

Faktisk aluminiumslegeringskvalitet, profilvægtykkelse, indvendige dimensioner, produktlængde og bearbejdningstolerancer skal bekræftes baseret på den specifikke profil og produkttegninger.

Tilpassede bearbejdningstjenester

Produktionsevner

Boyuan har over 20 års erfaring i aluminiumshus- og chassisindustrien, driver en fabrik, der strækker sig over cirka 10.000 kvadratmeter, og besidder omkring 300 sæt standard (åbne) forme. De fleste produktionsprocesser for disse aluminiumshuse udføres internt, herunder aluminiumsprofilskæring, CNC-bearbejdning, boring, anboring, overfladebehandling, lasergravering, serigrafi, inspektion og montage.

Fabrikken anvender primært 3-akset CNC-bearbejdning. Baseret på kundetegninger kan vi bearbejde udskæringer til interfaces, monteringshuller, gevindhuller og andre ikke-standardiserede strukturelle funktioner. Visse overfladebehandlingsprocesser, såsom anodisering, outsources baseret på specifikke produktkrav.

Produkttyper ikke egnede

Da profilen på 27 mm har et lavt tværsnit, er omhyggelig udvælgelse påkrævet for produkter med betydelige krav til indvendig højde.

Vi anbefaler, at du verificerer tilgængeligheden af ​​intern plads for følgende typer komponenter før valg:

• Høje strømmoduler
• Store transformatorer
• Høje relæer
• Flerlags lodrette PCB'er
• Høje stik
• Elektroniske komponenter, der kræver betydelig intern frigang

Hvis den primære begrænsning er indvendig højde snarere end PCB-bredde, bør et aluminiumshus med en højere profil vælges baseret på faktiske komponentdimensioner.

Prøve- og indkøbssupport

Før masseproduktion af 82×27 mm aluminiumshus til kommunikation og elektronisk kontrolmodul, kan vi færdiggøre husstrukturen, bearbejdningsdimensioner og grænsefladeplaceringer baseret på dine specifikke produktbehov.

Vi anbefaler at give følgende oplysninger, når du forespørger:

• Krav til produktdimension
• Nødvendig boliglængde
• PCB dimensioner og monteringssteder
• Typer og placeringer af grænseflader, der kræver bearbejdning
• Specifikationer for monteringshul og gevindhul
• Overfladebehandling og farvepræferencer
• Krav til logo og mærkning
• Anslået ordremængde
• 2D-tegninger eller 3D-modeller (hvis tilgængelig)

Hvis komplette tegninger endnu ikke er tilgængelige, kan du angive produktdimensioner, PCB-dimensioner og monteringskrav for at hjælpe os med at bestemme den passende bearbejdningsplan.

Workshop Show

FAQ

Sp.: Hvilke produkter er 82×27 mm aluminiumshus til kommunikation og elektronisk kontrolmodul egnet til?

A: Det er primært velegnet til slanke kommunikationsmoduler, elektroniske grænseflademoduler, signalkonverteringsmoduler, dataindsamlingsmoduler og kompakte industrielle elektroniske kontrolmoduler.

Spørgsmål: Er 82×27 mm-huset egnet til PCB-installation?

A: Ja. Bredden på 82 mm giver rigelig plads til lateralt printkortlayout; dog skal de specifikke PCB-mål, der kan rummes, bekræftes i forhold til profilens faktiske indvendige mål.

Spørgsmål: Kan længden af ​​82 × 27 mm aluminiumskabinet tilpasses?

A: Ja. Indkapslingen kan skæres i længde og bearbejdes baseret på dimensionerne af printkortet, interne elektroniske komponenter og den endelige enhed.

Q: Kan udskæringer til kommunikationsgrænseflader og stik bearbejdes?

A: Ja. Funktioner såsom kommunikationsgrænseflader, stik, terminaler, monteringshuller og gevindhuller kan bearbejdes i henhold til produkttegninger.

Q: Kan logoer anvendes?

A: Ja. Logoer og produktmærker kan påføres ved hjælp af lasergravering eller serigrafi, afhængigt af produktkrav.
