69×27 mm medicinsk strømforsyning og controllerkabinet i aluminium

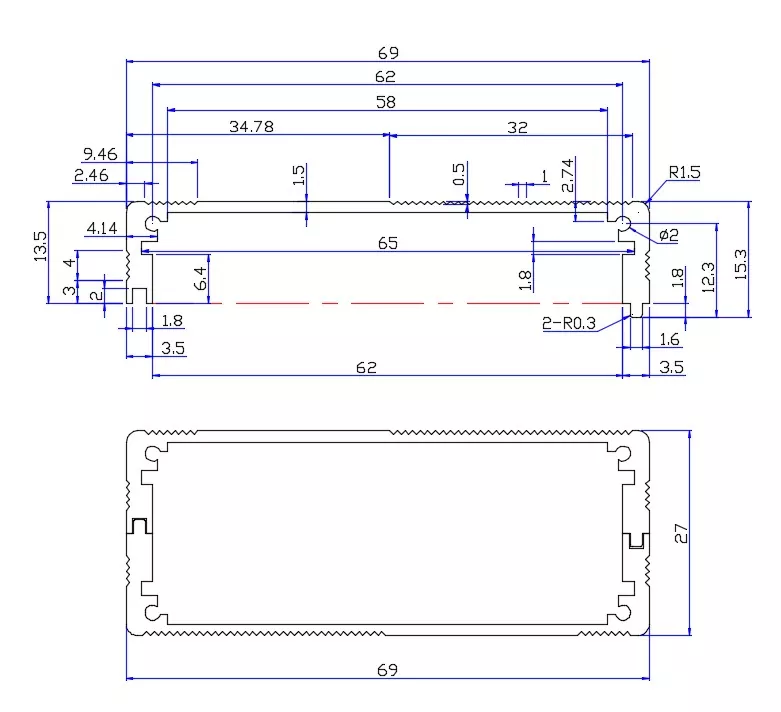

Boyuan 69 × 27 mm aluminiumskabinet er et bredlegeme, mellemhøjt elektronisk enhedshus dannet af aluminiumslegeringsprofilekstrudering, med en ekstern tværsnitsstørrelse på 69 mm (bredde) × 27 mm (højde), og længden kan tilpasses vilkårligt i henhold til de faktiske udstyrskrav.

69 × 27 mm medicinsk strømforsyning og controllerkabinet i aluminium er dannet af aluminiumsprofilekstrudering med en fast hovedlegemetværsnitsstørrelse. Det kan skæres i henhold til den faktiske længde af udstyret, og den endelige montering afsluttes gennem endeplader, CNC-bearbejdning og andre understøttende processer. Det indre af huset er designet med standard kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer.

Boyuan Hardware har fokuseret på fremstilling af aluminiumskabe og aluminiumchassis i over 20 år med cirka 10.000 kvadratmeter produktionsfabriksplads og kan levere tilpasset bearbejdning af aluminiumskabe i henhold til kundens tegninger, prøver eller størrelseskrav.

Kerne fordele

01 | 27 mm højde: De kritiske 3 mm mere end 24 mm

Almindelige brede aluminiumskabe på markedet er for det meste 24 mm i højden. 69×27 mm hæver højden til 27 mm, mens bredden på 69 mm bevares. Disse ekstra 3 mm kan virke mindre, men det bringer en væsentlig forskel - rummer komponenter såsom elektrolytiske kondensatorer omkring 25 mm i højden, små transformere og relæer. For udstyr som medicinske strømforsyninger og industrielle controllere, der skal rumme lidt højere komponenter, er 27 mm den "gyldne højde", der balancerer et slankt udseende med funktionel fuldstændighed.

02 | Velegnet til medicinsk strømforsyning og controllerscenarier

69×27 mm er blevet anvendt modent på markedet for medicinske strømforsyningskabinetter, controllere til medicinsk udstyr, printkorthuse og lignende scenarier. Medicinsk udstyr har strenge krav til elektromagnetisk kompatibilitet og varmeafledning. Aluminiumslegeringsmaterialet giver naturlig elektromagnetisk afskærmning og varmeafledningsfordele, hvilket gør det til et ideelt husvalg til medicinsk elektronisk udstyr.

03 | Aluminiumsekstruderingsstruktur, fleksibel længdetilpasning

Kabinettet bruger 6063-T5 ekstruderet aluminiumsprofil, med en fast tværsnitsstørrelse, og længden kan skæres vilkårligt i henhold til de faktiske krav. Den samme profil kan tilpasses til PCB'er af forskellig længde, hvilket letter serieproduktudviklingen.

04 | Standard PCB-kortåbninger, effektiv samling

Interiøret er standardudstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer, hvilket i høj grad forbedrer samlingseffektiviteten.

05 | CNC præcisionsbearbejdningsstøtte

CNC sekundær bearbejdning kan udføres på basis af standardprofilen:

• Interfaceåbninger (USB, RJ45, flystik, strømgrænseflader osv.)
• Skruehuller, gevindhuller, forsænkningshuller
• Varmeafledningsåbninger, ventilationshuller
• Knaphuller, huller til blinklys
• Skærm vinduesåbninger
• Logolasergravering, silketryk

06 | Varmeafledning af aluminium, forlænger udstyrets levetid

Aluminiumslegering har en termisk ledningsevne på omkring 200W/(m·K), som hurtigt kan lede varme fra interne strømenheder, især velegnet til udstyr med en vis mængde varmegenerering såsom medicinske strømforsyninger og LED-drivere.

07 | IP54-beskyttelse, tilpasning til flere miljøer

69 × 27 mm aluminiumskabinet kan nå IP54 beskyttelsesniveau, støvtæt og spruttæt, velegnet til medicinske, industrielle, udendørs og andre brugsscenarier.

08 | Elektromagnetisk afskærmning, anti-interferens

Aluminiumslegering i sig selv har god elektromagnetisk afskærmningsydelse, hvilket effektivt forhindrer ekstern elektromagnetisk interferens i at påvirke præcisionskredsløb.

Tekniske specifikationer

Typiske anvendelsesscenarier

1. Medicinske strømforsyninger og controllere til medicinsk udstyr

Dette er den mest kerne og differentierede påføringsretning for 69×27 mm.

69×27 mm er blevet markedsverificeret som en moden boligspecifikation til medicinske strømforsyninger og controllere. Medicinske strømforsyninger skal normalt rumme filterkondensatorer (højder kan nå 25 mm), transformere og køleplader. Højden på 27 mm giver mere god monteringsplads end 24 mm. Aluminiumslegeringshuset giver god elektromagnetisk afskærmningsydelse, der opfylder EMC-kravene for medicinsk udstyr, mens aluminiumsmaterialet er let at rengøre og desinficere, i overensstemmelse med hygiejnestandarderne for medicinsk udstyr.

Gældende produkter: medicinske strømforsyninger, kontroltavler til medicinsk udstyr, monitormoduler, testinstrumenthuse.

2. Industrielle strømmoduler og LED-drivere

69 × 27 mm medicinsk strømforsyning og controllerkabinet i aluminium bruges i vid udstrækning inden for strømmodulet og LED-driverfelterne. Strømmoduler har brug for et bredere printkortlayout for at kunne rumme strømenheder og flere grænseflader. Bredden på 69 mm giver rigelig ruteplads; højden på 27 mm kan rumme elektrolytiske kondensatorer og køleplader. Aluminiumslegeringskabinettet hjælper strømenheder med at sprede varme effektivt, hvilket forlænger strømforsyningens levetid.

Anvendelige produkter: skiftende strømforsyningsmoduler, LED-driverstrømforsyninger, industrielle strømadaptere, DC-DC-konvertere.

3. GPS-moduler og positioneringssporingsudstyr

69×27mm bruges ofte til indkapslinger af GPS-modul og positionssporingsudstyr. GPS-enheder skal kunne rumme GPS-chips, kommunikationsmoduler, antenner og batterier. Bredden på 69 mm giver rigelig PCB-plads, og tykkelsen på 27 mm kan rumme batterier med højere kapacitet.

Gældende produkter: GPS/GPRS-moduler, GPS-trackere til køretøjer, enheder til aktivpositionering, udendørspositioneringsmoduler.

4. Instrumenter og industriel kontrol

Aluminiumsekstruderingskabinetter er meget udbredt i instrumenter og målere, elektronik, kommunikation, automatisering, industriel kontrol og andre industrier. Det brede legeme i mellemhøjde design på 69×27 mm opfylder både instrumentprodukternes store skærmbehov og giver rigelig intern plads til at rumme kontrolkredsløb og strømmoduler.

Anvendelige produkter: instrument- og målerkabinetter, industrielle controllere, PLC-moduler, dataindsamlingsmoduler, automationskontroludstyr.

5. Afskærmningsbokse og anti-interferensapplikationer

Den elektromagnetiske afskærmningsydelse af aluminiumslegeringsmaterialet gør 69×27 mm til et ideelt valg til præcisionskredsløbsafskærmningsbokse. Det rigelige indre rum på 27 mm kan rumme komplekse kredsløbssystemer, hvilket effektivt forhindrer elektromagnetisk interferens.

Gældende produkter: elektroniske afskærmningsbokse, kabinetter til anti-interferensenheder, højfrekvent modulafskærmning, præcisionskredsløbsbeskyttelsesbokse.

69×27mm vs 69×24mm: Hvordan vælger jeg?

Kort sagt: Hvis din enhed skal kunne rumme elektrolytiske kondensatorer omkring 25 mm, små transformere eller relæer, skal du vælge 69×27 mm; hvis det kun er et slankt styrekort eller digitalt instrument, er 69×24mm tilstrækkeligt.

Indhold, der kan tilpasses

Workshop Show

FAQ

1. Hvad er forskellen mellem 69×27mm og 69×24mm?

27 mm er 3 mm højere end 24 mm, med mere rigelig intern plads, der kan rumme komponenter såsom elektrolytiske kondensatorer omkring 25 mm i højden, små transformere og relæer. 69×27mm er mere velegnet til udstyr som medicinske strømforsyninger og controllere, der har brug for lidt højere komponenter.

2. Er 69×27mm velegnet til medicinske strømforsyninger?

Meget velegnet. 69×27 mm medicinsk strømforsyning og controllerkabinet i aluminium er blevet markedsverificeret som en moden boligspecifikation til medicinske strømforsyninger og controllere. Aluminiumslegeringsmaterialet giver god elektromagnetisk afskærmning og varmeafledningsevne.

3. Kan denne størrelse rumme elektrolytiske kondensatorer?

Ja. Almindelige elektrolytiske kondensatorer er normalt 22-25 mm i højden, og den indvendige højde på 27 mm kan fuldt ud rumme dem. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

4. Er kabinetlængden 69×27 mm?

nr. 69×27mm refererer til tværsnitsstørrelsen (bredde × højde). Længden kan skæres vilkårligt efter behov.

5. Kan skærmvinduesåbninger bearbejdes?

Ja. LED digitale rørvinduer, LCD flydende krystal skærmvinduer, indikatorlyshuller osv. kan bearbejdes.

6. Er Boyuan Hardware en fabrik eller en forhandler?

En producent med cirka 10.000 kvadratmeter fabriksplads i Huizhou, over 20 års erfaring med fremstilling af aluminiumskabe og support til tilpasset bearbejdning ud fra tegninger.
