58×24mm GPS modul aluminium kabinet

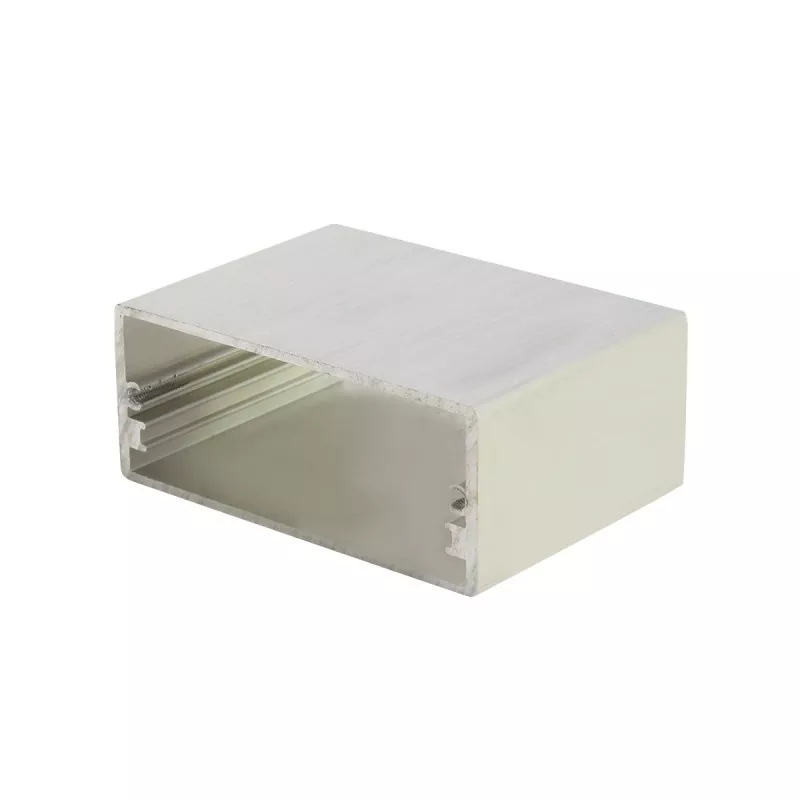

58×24mm GPS modul aluminium kabinet — et bredt, slankt ekstruderet aluminiumshus, der tilføjer lidt ekstra bredde til positionering og måling af elektronik. Bredden på 58 mm overstiger almindelige 52-57 mm profiler, hvilket tillader større printkort, større skærme og flere side-by-side funktionsmoduler, mens 24 mm højden holder et slankt udseende og fjerner små transformere, elektrolytiske kondensatorer (typisk 18-22 mm), relæer og mellemhøje komponenter.

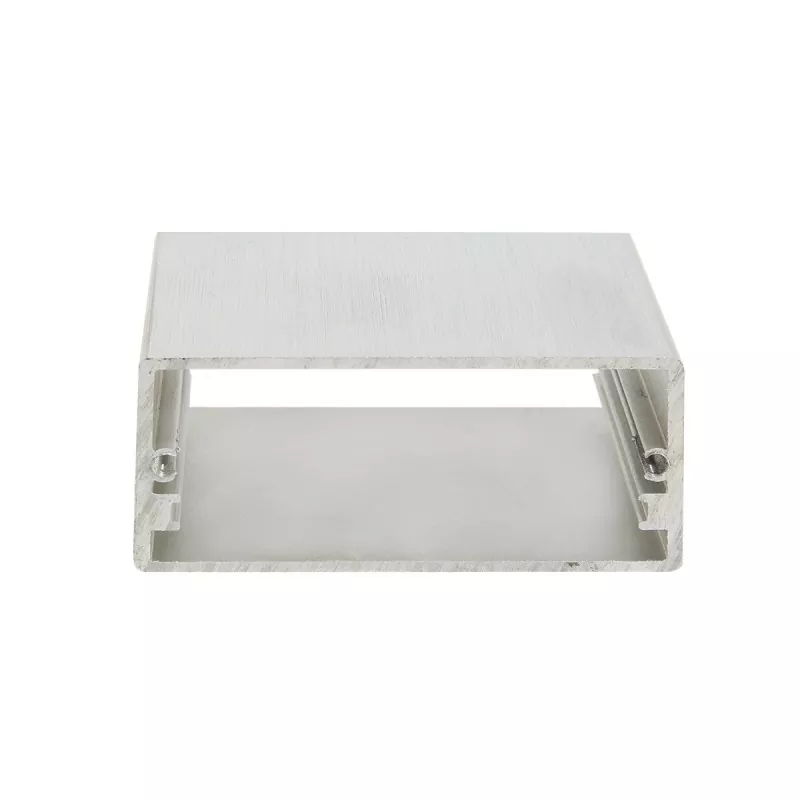

Profillegemet skæres i den ønskede længde og afsluttes med endeplader, CNC-bearbejdning og relaterede processer. Interne kortpladser gør det muligt for printkortet at glide ind og fastgøres uden ekstra skruer, hvilket giver en samlingshastighed, som andre kabinettyper ikke kan matche.

Sammenlignet med plastikhuse giver aluminiumshuset bedre strukturel styrke og en metalfinish og understøtter CNC-bearbejdede grænseflader, monteringshuller, gevindhuller, SMA-antennehuller og varmeafledningsspalter.

Boyuan Hardware, med over 20 års erfaring og en ~10.000㎡ fabrik, leverer skæring, CNC, boring, anboring, overfladebehandling, lasergravering, silketryk, inspektion og montering.

Produktegenskaber

01 | 58×24 mm bredt og slankt design

Den 58 mm brede × 24 mm høje tværsnitsstørrelse giver rigelig emballageplads til elektronisk udstyr.

Bredden på 58 mm er bredere end de almindelige 52-57 mm specifikationer, den rummer større PCB-layouts og understøtter flere side-by-side funktionsmoduler og interfacedesign, der opfylder kravene til multi-kanal input/output layout; højden på 24 mm bevarer et slankt enhedsudseende, samtidig med at det giver rigelig komponentmonteringsplads, der kan rumme små transformere, elektrolytiske kondensatorer (typisk 18-22 mm i højden), relæer og mellemhøje komponenter, hvilket understøtter integrationsbehovene i relativt komplekse kredsløbssystemer.

02 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde. Denne struktur er især velegnet til elektroniske produkter, der kræver serieudvikling.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 58×24 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, RJ45, flystik, BNC-grænseflader, strømgrænseflader, SMA-antennegrænseflader osv.)
• Skruehuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Varmeafledningsåbninger og ventilationshuller
• Skærm vinduesåbninger
• Knaphuller og skiftehuller
• Monteringshuller og vægmonteringshuller
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

58×24mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Effektiv varmeafledning

Aluminiumslegering har fremragende varmeledningsevne. Kombineret med det 58 mm brede design, kan det effektivt hjælpe interne komponenter med at sprede varme og forlænge udstyrets levetid.

07 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger som børstning, sandblæsning og anodisering kan der opnås forskellige udseendeeffekter, hvilket giver elektronisk udstyr et mere professionelt produktudseende.

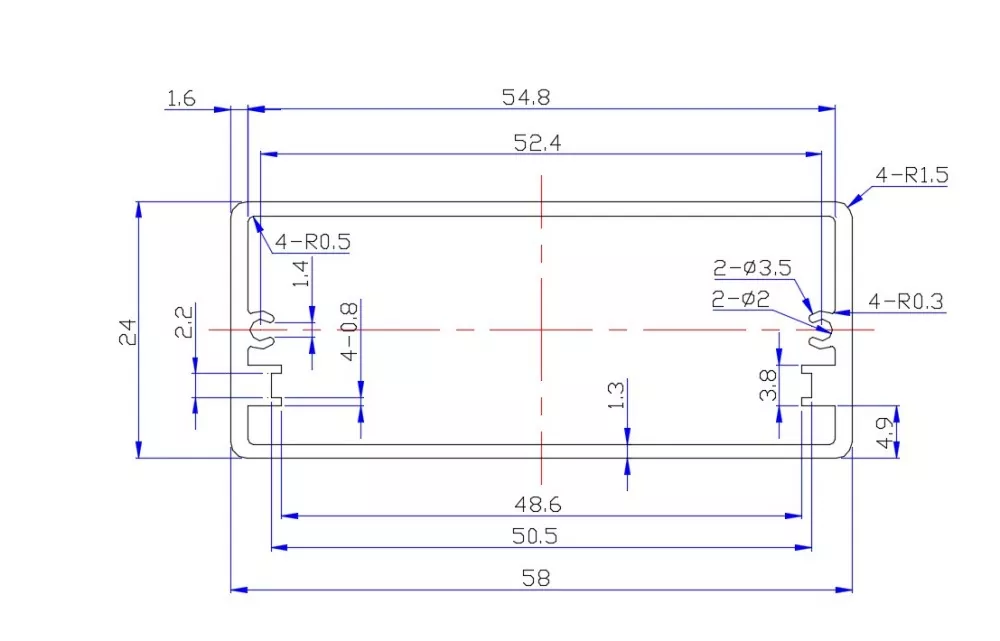

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 58×24 mm aluminiumskabinet egnet til?

58×24 mm GPS-modul aluminiumskabinet tilhører kategorien wide-body slanke aluminium kabinetter — 58 mm bredden rummer større PCB'er og flere side-by-side funktionsmoduler; højden på 24 mm bevarer et slankt udseende, mens den giver rigelig intern plads. Denne specifikation er meget udbredt i instrumenter og målere, strømkommunikation, undergrundsteknik, medicinsk udstyr, højttaleranlæg og andre industrier.

1. Instrumenter, målere og måleudstyr

58×24mm er en ideel emballageløsning til instrument- og målerprodukter:

• Digitale niveauer/digitale hældningsmålere
• Instrument- og målerkabinetter
• Instrumenter til dataindsamling
• Signalgenerator kabinetter
• Effektanalysatorer
• Test udstyr
• Præcisionsmåleinstrumenter

Hvorfor er 58×24mm velegnet til instrumenter og målere? 58×24 mm er en klassisk størrelsesspecifikation til måleinstrumenter såsom digitale niveauer og hældningsmålere — 58 mm bredden er bredere end 57 mm og rummer større LCD-skærme og mere komplekse målekredsløb. Højden på 24 mm giver en behagelig grebtykkelse, og kabinettet i aluminiumslegering tilbyder fremragende slag- og vridningsmodstand, hvilket sikrer målenøjagtighed.

2. GPS/GPRS og positioneringssporingsudstyr

• GPS/GPRS modul kabinetter
• GPS-trackere til køretøjer
• Enheder til positionering og sporing af aktiver
• Udendørs positioneringsmoduler
• Små elektroniske samledåser

Hvorfor er 58×24 mm velegnet til GPS-trackere? GPS-sporingsenheder har brug for et bredere PCB-layout for at kunne rumme GPS-moduler, kommunikationsmoduler, antenner og batterier. Bredden på 58 mm giver mere god monteringsplads, og tykkelsen på 24 mm er velegnet til at skjule inde i køretøjer eller udstyr.

3. Kommunikationsmoduler og trådløst udstyr

• Kommunikationsmoduler
• Trådløse platforme
• Signalkonverteringsmoduler
• Signalforstærker kabinetter
• Trådløse platformsterminaler
• Dataoverførselsmoduler
• Video servere
• Routere, trådløse modtagere

4. Afskærmningsbokse og anti-interferensapplikationer

58 × 24 mm aluminiumskabinet kan tjene som en god elektromagnetisk afskærmningsløsning:

• Elektroniske afskærmningsbokse
• Kabinetter til anti-interferensenheder
• Højfrekvent modulafskærmning
• Præcisionskredsløbsbeskyttelsesbokse

Selve aluminiumslegeringsmaterialet har god elektromagnetisk afskærmningsydelse, hvilket effektivt forhindrer elektromagnetisk interferens.

5. Strømmoduler

• Kabinetter til køretøjets strømforsyning
• Inverter kabinetter
• Ensretterhuse i aluminium
• DC-DC konverter moduler
• Skift af strømforsyningsmoduler

6. Industrielle kontrol- og automationsmoduler

• Industrielle controllere
• Programmerbare logiske kontroller (PLC) moduler
• Motion control moduler
• I/O udvidelsesmoduler
• Automationskontroludstyr

7. Medicinsk udstyr

• Indhegninger til medicinsk udstyr
• Test af moduler
• Overvågningsudstyrsmoduler
• Bærbare medicinske instrumenter

8. Højttaleranlæg og lydudstyr

• Udstyr til højttaleranlæg
• Forstærkerkredsløb
• Lydudstyr

Hvad kan tilpasses til 58×24 mm aluminiumskab?

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt elektronisk udstyr og instrumentkabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​58×24 mm GPS-modul aluminiumskab:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles med 58×24 mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Interfaceåbninger + skærmvinduer + monteringshuller + gevindhuller + varmeafledningsspalter + riller + trin + logo

Alle kan bearbejdes efter kundetegninger.

Produktvalgsguide

Hvis dit printkort er tæt på 58 mm

58×24 mm er et ideelt valg – 58 mm bredde giver mere rigelig PCB-routingplads og mere side-by-side interface-layout og er bredere end de almindelige 52-57 mm specifikationer.

Hvis din enhed er et instrument eller et målerprodukt

58×24mm er en klassisk specifikation for digitale niveauer, inklinometre, testinstrumenter og andet måleudstyr. Bredden på 58 mm rummer større skærme og mere komplekse printkort, og tykkelsen på 24 mm giver et behageligt greb.

Hvis din enhed indeholder mellemhøje komponenter

Højden på 24 mm kan rumme små transformatorer, elektrolytiske kondensatorer (18-22 mm), relæer og mellemhøje komponenter, velegnet til elektronisk udstyr, der kræver en vis intern lodret plads.

Hvis din enhed har brug for et slankt udseende

Højden på 24 mm bevarer et slankt udseende, mens den giver rigelig intern plads, balancerer æstetik og funktionel fuldstændighed.

Hvis du har brug for kompatibilitet med flere grænseflader

Bredden på 58 mm understøtter side-by-side layout af flere grænseflader såsom RJ45, luftfartsstik, BNC, USB og SMA antennegrænseflader, velegnet til kommunikations- og måleudstyr, der kræver omfattende grænseflader.

Hvis din enhed har brug for god varmeafledning

Aluminiumslegeringskabinettet har fremragende varmeledningsevne. Kombineret med det 58 mm brede design, kan det effektivt hjælpe interne komponenter med at sprede varmen.

Hvis PCB-længderne er forskellige

Profilen kan skæres efter produktlængde, og samme tværsnitsspecifikation kan tilpasses til produkter af forskellig længde.

Workshop Show

FAQ

1. Hvilke produkter er 58×24 mm aluminiumskablet egnet til?

58×24 mm tilhører kategorien wide-body slanke aluminiumskabinetter. Kerneapplikationer omfatter instrumenter og målere (digitale niveauer, hældningsmålere), GPS/GPRS-moduler, kommunikationsmoduler, afskærmningsbokse, strømforsyningskabinetter til køretøjer, videoservere, trådløse platforme, inverterkabinetter, medicinsk udstyr, højttaleranlæg osv. Bredden på 58 mm giver mere rigelig PCB-layoutplads, og 24 mm-højden bevarer komponenterne i medium højde.

2. Er 58×24mm længden af ​​kabinettet?

nr. 58×24mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Kan længden af ​​58×24mm aluminiumskabinet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan 24 mm højden rumme elektrolytiske kondensatorer?

Ja. Almindelige elektrolytiske kondensatorer er normalt 18-22 mm i højden, og den indvendige højde på 24 mm kan fuldt ud rumme dem. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

5. Hvad er forskellen mellem 58 mm bredde og 57 mm?

58 mm er 1 mm bredere end 57 mm. Selvom forskellen er lille, giver den mere plads til PCB-routing og gør det nemmere at rumme større skærme eller flere grænseflader side om side.

6. Er 58×24mm velegnet til digitale vaterpas?

Meget velegnet. Måleinstrumenter såsom digitale niveauer og hældningsmålere bruger almindeligvis 58×24 mm aluminiumslegeringskabinetter. Bredden på 58 mm rummer store skærme, og tykkelsen på 24 mm giver et behageligt greb.

7. Kan der laves varmeafledningshuller på aluminiumskabinettet?

Ja. Boyuan Hardware kan bearbejde varmeafledningsspalter, ventilationshuller og andre varmeafledningsstrukturer i henhold til kundetegninger for at hjælpe udstyr med at sprede varme.

8. Kan SMA-antennegrænseflader bearbejdes?

CNC-bearbejdning kan udføres på de tilsvarende grænsefladepositioner i henhold til kundetegninger. Bredden på 58 mm kan rumme side-by-side layout af flere grænseflader. Om det er specifikt egnet til bearbejdning skal bekræftes i henhold til grænsefladedimensioner og kabinetstruktur.

9. Kan et printkort installeres?

Ja. 58×24 mm aluminiumskabinet er standardudstyret med interne kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer. Tilsvarende monteringsstrukturer kan også designes efter printkortdimensioner og monteringsmetode.

10. Hvad hvis 58×24mm ikke er egnet til mit PCB?

Du kan sende os PCB-dimensionerne, produktstrukturen eller 3D-modellen. Boyuan Hardware kan hjælpe med at bekræfte, om 58×24mm-specifikationen er egnet i henhold til faktiske dimensioner, og kan også vælge andre aluminiumprofilspecifikationer eller udføre specialbearbejdning.
