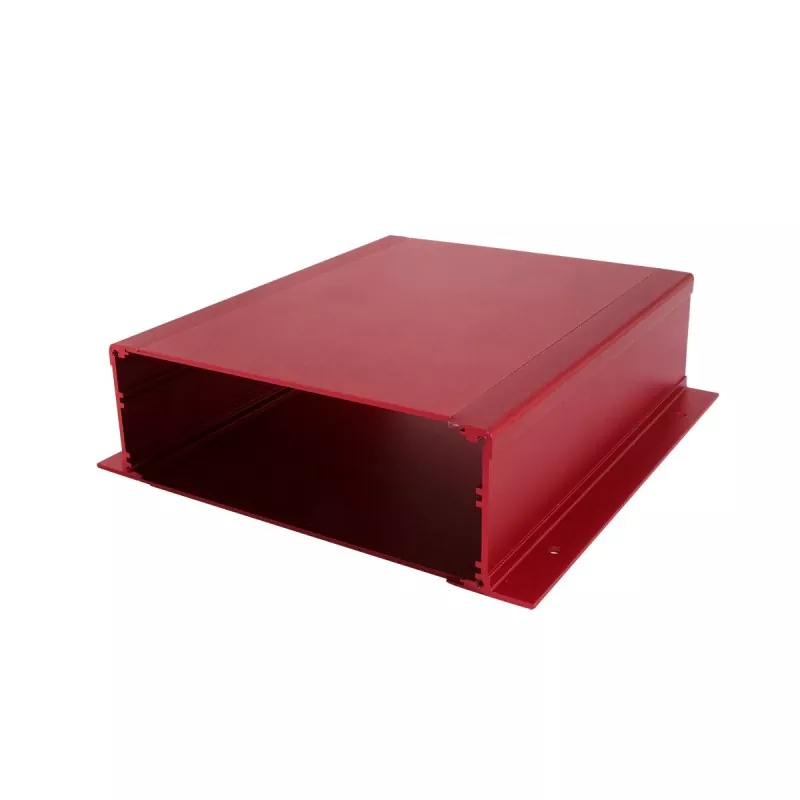

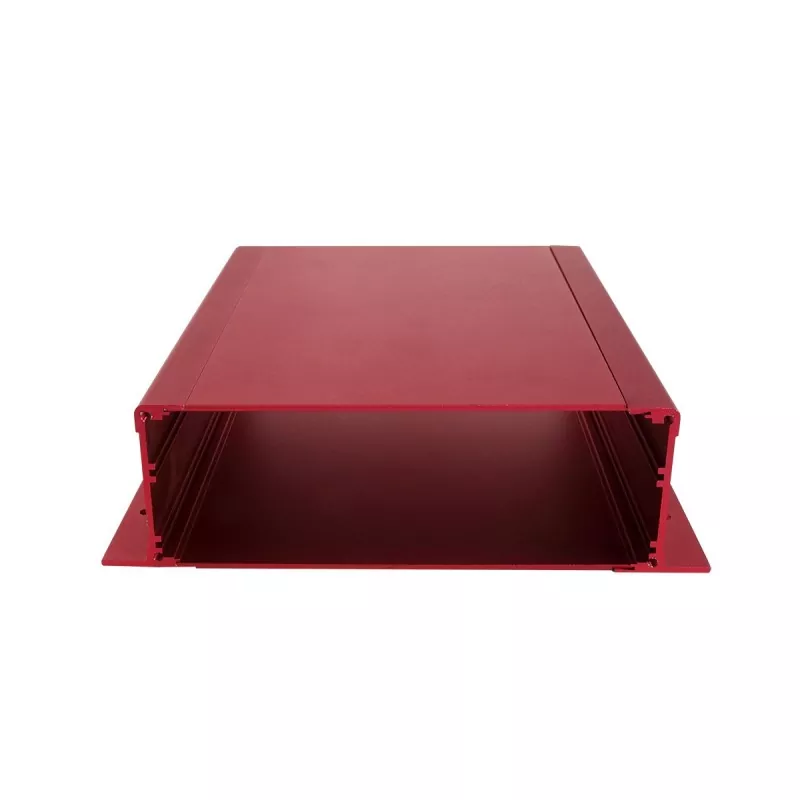

52 mm desktop aluminium ekstrudering chassis til elektronisk udstyr

52 mm desktop aluminium ekstrudering chassis til elektronisk udstyr vedtager en aluminium profil struktur. Chassishøjden er fastgjort til 52 mm, og længden og bredden kan tilpasses i henhold til PCB-dimensioner, intern komponentlayout og overordnede udstyrsdimensioner.

Sammenlignet med lavprofil-chassis såsom 30 mm, 34,9 mm og 35 mm, giver 52 mm højden mere rigelig intern monteringsplads, hvilket gør den mere velegnet til desktop elektronisk udstyr, der skal rumme flere elektroniske komponenter, grænseflader, strømmoduler eller interne strukturelle dele.

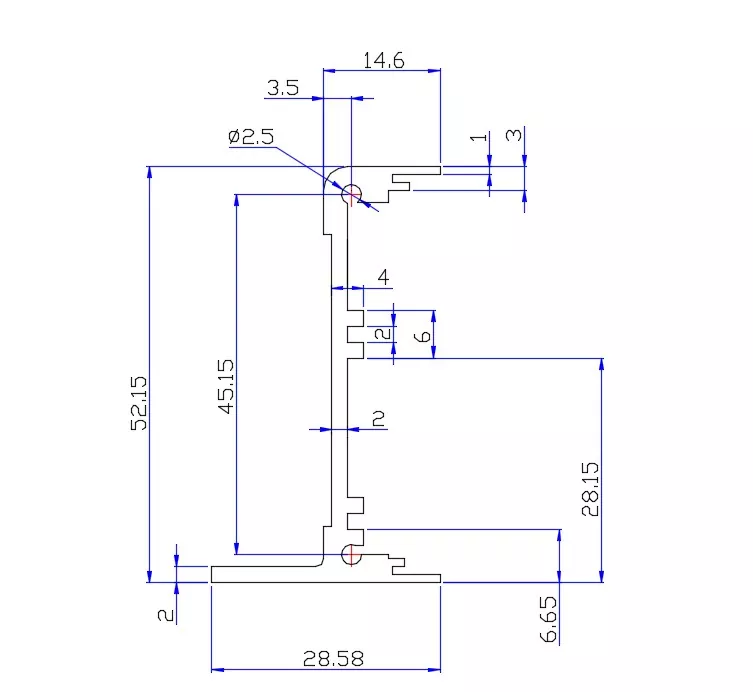

Produktstruktur

Kerne fordele

1. 52 mm fast højde, giver mere rigelig intern plads

Sammenlignet med lavprofilchassis giver 52 mm højden mere lodret indvendig plads.

For udstyr, der skal installeres samtidigt:

· PCB'er

· Elektroniske komponenter

· Grænsefladesamlinger

· Strømmoduler

· Interne parenteser

· Tilslutningskabler

det kan reducere interne layoutproblemer forårsaget af højdebegrænsninger.

Derfor er denne højde mere velegnet til desktop elektronisk udstyr, der kræver en vis mængde intern plads.

2. Desktop-struktur, velegnet til selvstændige elektroniske enheder

Højden på 52 mm er velegnet til at lave elektroniske enheder med en vis mængde intern plads, der skal placeres og betjenes uafhængigt.

Sammenlignet med det 42,5 mm chassis, der skal indlejres i udstyr, kan dette produkt være mere orienteret mod:

Desktop-enheder, elektroniske instrumenter, testmoduler, kontroludstyr og selvstændige elektroniske moduler.

3. Længde og bredde kan tilpasses til udstyrsdimensioner

Højden på 52 mm er fast, men længden og bredden kan justeres efter det aktuelle produkt.

De endelige dimensioner kan bestemmes i kombination med:

· Pcb-dimensioner

· Komponentlayout

· Antal grænseflader

· Strømmoduler

· Intern monteringsstruktur

· Desktop-fodaftryk

Dette undgår misforholdet mellem standard chassisdimensioner og faktiske elektroniske produkter.

4. PCB-kortåbninger til praktisk kredsløbskortmontering

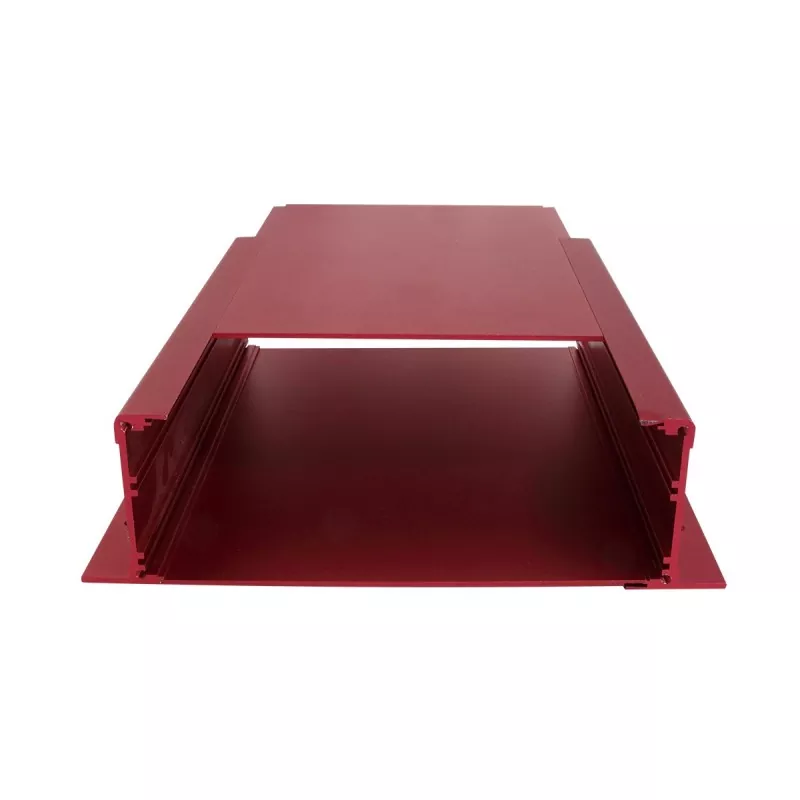

Indvendigt er chassiset forsynet med PCB-kortpladser, som kan bruges til printkortpositionering og montering.

For desktop elektroniske enheder kan printet placeres langs chassisets indre struktur, mens der efterlades monteringsplads til andre interne komponenter.

5. Interne monteringsriller understøtter multikomponentlayout

Højden på 52 mm giver større lodret plads, og kombineret med indvendige monteringsriller kan forskellige elektroniske moduler og strukturelle dele installeres i henhold til produktstrukturen.

For udstyr med flere interne komponenter kan placeringen af ​​printkort, strømforsyning, interfaces og andre komponenter planlægges mere fleksibelt.

6. Aluminiumsprofilstruktur afbalancerer støtte og varmeafledning

Aluminiumsprofilchassisets krop kan give stabil strukturel støtte, mens den bruger den termiske ledningsevne af aluminium til at hjælpe enheden med at sprede varme.

For specifikke varmeafledningskrav skal det bestemmes i kombination med styrken af ​​elektroniske komponenter, internt layout og faktisk termisk design.

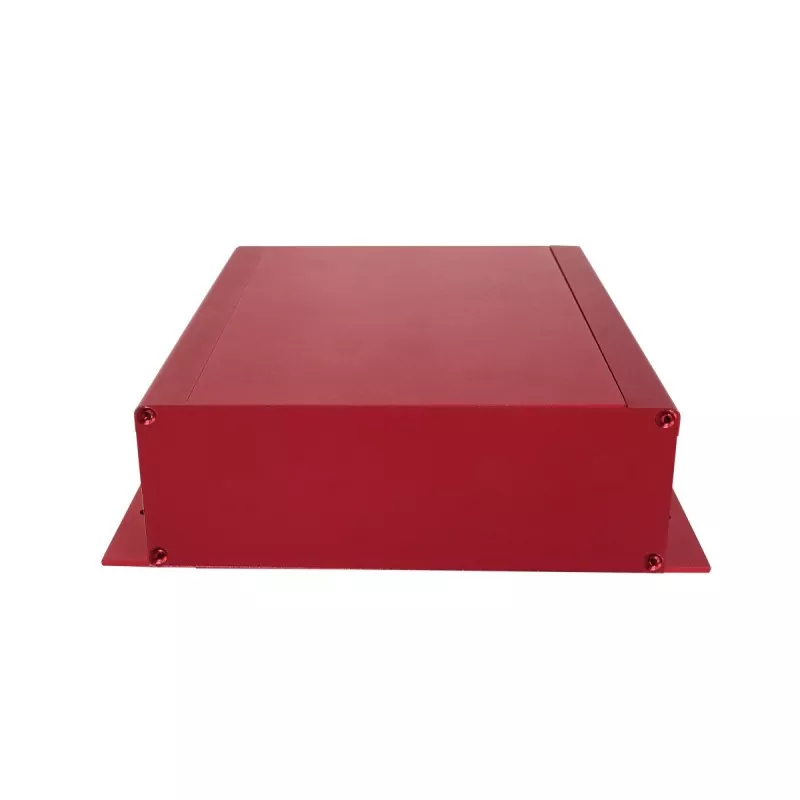

7. For- og bagpaneler kan CNC-bearbejdes efter funktion

For- og bagpanelerne kan bearbejdes i henhold til aktuelle produkttegninger, herunder:

· Strømgrænsefladehuller

· Huller til USB-interface

· Huller i kommunikationsgrænsefladen

· Indikatorlyshuller

· Knaphuller

· Monteringshuller

· Andre specialformede huller

Velegnet til desktop elektronisk udstyr, der kræver flere eksterne grænseflader.

Tekniske specifikationer

Gældende felter

Denne model anbefales til at fremhæve desktop-, instrument-, test- og selvstændigt elektronisk udstyr, der klart adskiller det fra de foregående 42,5 mm indlejrede applikationer.

1. Desktop elektronisk udstyr

Velegnet til elektroniske enheder, der skal placeres uafhængigt på et skrivebord.

Højden på 52 mm kan give relativt rigelig intern plads, mens den brugerdefinerede længde og bredde kan justeres i henhold til enhedsfunktioner og PCB-dimensioner.

2. Lille test- og måleudstyr

Velegnet til noget lille testudstyr, der skal installere PCB'er, interfaces, strømforsyninger og interne elektroniske moduler.

For- og bagpanelerne kan bearbejdes i henhold til testgrænseflader, kommunikationsgrænseflader og strømgrænseflader.

3. Databehandlings- og indsamlingsudstyr

For udstyr, der skal integrere PCB'er, datagrænseflader, strømmoduler og kommunikationsmoduler, kan 52 mm højden give mere fleksibel intern layoutplads.

4. Styre- og betjeningsmoduler

Velegnet til nogle kontrolmoduler, elektroniske styreenheder og betjeningsudstyr, der kræver en uafhængig chassisstruktur.

Panelerne kan CNC-bearbejdes i henhold til placeringen af ​​knapper, indikatorlys og grænseflader.

5. Kommunikations- og grænsefladeudstyr

Velegnet til elektronisk udstyr til desktop, der skal installere flere kommunikationsgrænseflader, stik eller datagrænseflader.

Chassisets længde og bredde kan justeres i henhold til antallet af grænseflader og printkortlayout.

Tilpassede varer

Workshop Show

Mulighed for 3-akset CNC-bearbejdning

Boyuan Hardware bruger i øjeblikket hovedsageligt 3-akset CNC-bearbejdning og kan fuldføre efterfølgende bearbejdning af 52 mm aluminiumsprofilchassis og paneler i henhold til produkttegninger.

maskinbearbejdelig:

· CNC-åbninger

· Boring

· Tapning

· Monteringshuller

· Grænsefladehuller

· Specialformede huller

· Forsænknings-/forsænkningshuller

· Logo og mærkning

· Anden strukturel bearbejdning

Det specifikke bearbejdningsindhold bestemmes i henhold til produkttegninger og strukturelle krav.

Kvalitetsinspektion

I henhold til produktkrav kan følgende udføres:

· Inspektion af profilens udseende

· Længdedimensionsinspektion

· CNC-bearbejdningsdimensionsinspektion

· Inspektion af hulposition

· Trådinspektion

· Inspektion af paneldimension og udseende

· Inspektion af overfladebehandlingens udseende

· Samlingsinspektion

· Eftersyn af færdigt produkts udseende

For produkter med eksplicitte dimensionelle tolerancekrav kan inspektion udføres i henhold til kundetegninger og tekniske krav.

FAQ

Q1. Er højden på dette chassis fast?

Ja. Højden på denne model er fastsat til 52 mm, mens længden og bredden kan tilpasses.

Q2. Kan chassiset bruges som et desktop elektronisk udstyrs chassis?

Ja. Højden på 52 mm giver ekstra intern plads til PCB'er, elektroniske komponenter, interfaces og interne monteringsstrukturer, hvilket gør den velegnet til kompakt elektronisk udstyr til skrivebordet.

Q3. Kan jeg tilpasse længden og bredden?

Ja. Længden og bredden kan tilpasses i henhold til PCB-dimensioner, interne komponenter og overordnede udstyrskrav.

Q4. Har det 52 mm desktop aluminium ekstruderingschassis til elektronisk udstyr en PCB slot?

Ja. Aluminiumsekstruderingsstrukturen inkluderer en intern PCB-slot til PCB-positionering og installation.

Q5. Kan front- og bagpanelerne tilpasses?

Ja. Panelerne kan CNC-bearbejdes i henhold til grænseflade-, monterings-, indikator- og knapkrav.

Q6. Kan der tilføjes monteringshuller og gevindhuller?

Ja. Monteringshuller, borede huller og gevindhuller kan bearbejdes i henhold til produkttegningen.

Q7. Giver aluminiumschassiset varmeafledning?

Aluminiumsekstruderingsstrukturen giver en varmeafledningsvej. For specifikke termiske krav bør designet bestemmes i henhold til komponenteffekt og internt layout.

Q8. Kan farven tilpasses?

Ja. Overfladefinish og farve kan tilpasses efter produktkrav.
