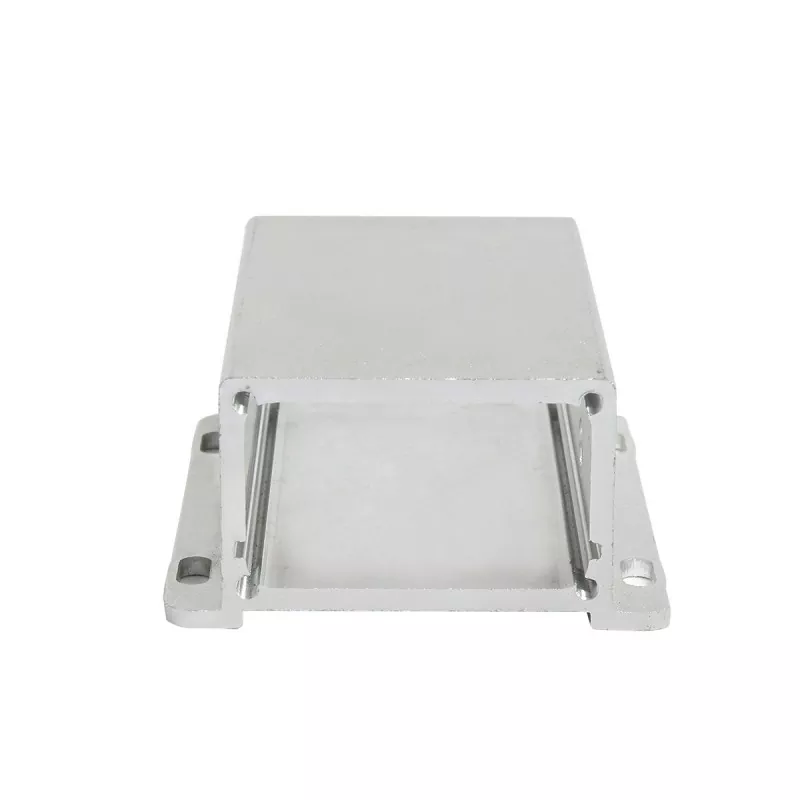

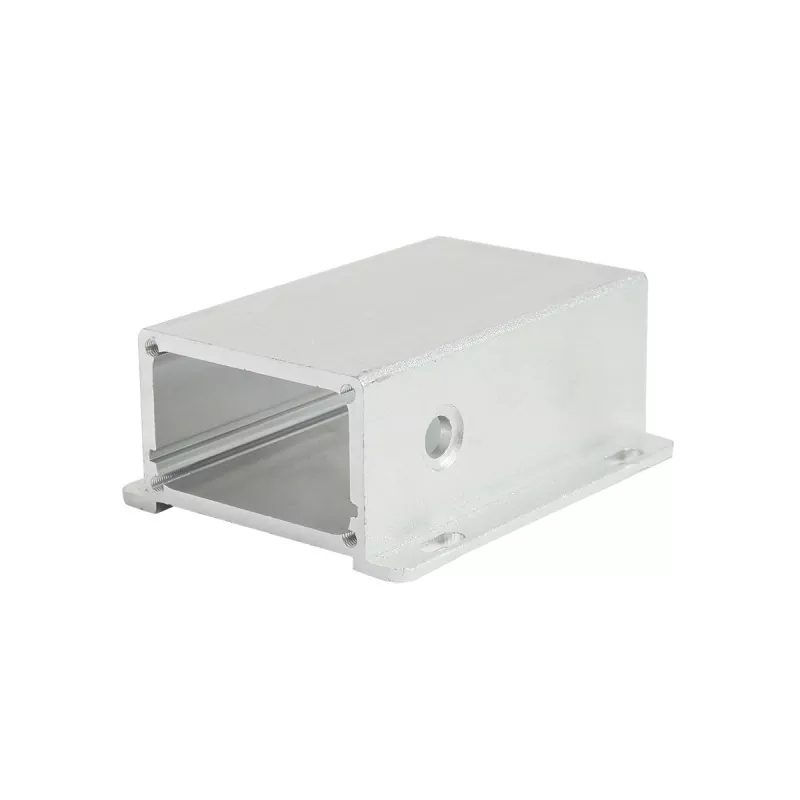

63×32,5 mm elektronisk udstyrskabinet i aluminium

63×32,5 mm elektronisk udstyrskabinet i aluminium er et mellemstort, kompakt ekstruderet aluminiums elektronisk enhedshus, velegnet til elektroniske produkter, der har brug for en vis mængde intern monteringsplads, samtidig med at den samlede enhedsvolumen holdes under kontrol.

Bredden på 63 mm giver mere rigelig sidelayoutplads til PCB'er og elektroniske komponenter end ultrasmalle aluminiumskabe; højden på 32,5 mm kan rumme konventionelle printkort, stik og elektroniske komponenter af en vis højde, samtidig med at en relativt kompakt enhedsprofil bevares.

Derfor er denne størrelse mere velegnet til: elektronisk udstyr med mellemstore PCB-dimensioner, et moderat antal grænseflader og komponenter, der ikke er lave i højden, men som ikke kræver pladsen til et stort chassis.

Boyuan Hardware kan udføre profilskæring, tre-akset CNC-bearbejdning, boring, anboring, interfaceåbninger, endefladebearbejdning, logobearbejdning, overfladebehandling og montage på aluminiumsprofiler i henhold til produkttegninger.

Hvorfor er 63×32,5 mm velegnet til denne type elektronisk produkt?

63 mm bredde giver mere fleksibelt printkortlayout

Sammenlignet med smalle aluminiumsskabe omkring 40-50 mm, giver 63 mm bredden et større sideværts monteringsområde for PCB'er.

For nogle produkter med bredere printkort, eller hvor stik, terminaler og elektroniske komponenter skal arrangeres samtidigt på printkortet, kan den større bredde reducere problemet med alt for overfyldt komponentlayout.

Den er især velegnet til produkter, der har overskredet pladskravene til en lille elektronisk boks, men som endnu ikke har nået størrelseskravene til et stort industrichassis.

32,5 mm højde Velegnet til konventionelle elektroniske komponenter

Højden på 32,5 mm er i et relativt praktisk område.

Den har mere indvendig højde end kabinetter med ultralav profil såsom 13 mm, 18 mm, 19 mm og 20 mm, der kan rumme konventionelle PCB'er og konnektorer, mens den ikke øger enhedstykkelsen væsentligt som højprofilprodukter såsom 40 mm, 48 mm og 80 mm.

Derfor er denne størrelse mere velegnet til: elektronisk udstyr, der "kræver en vis komponenthøjde, men som stadig understreger en kompakt struktur."

63×32,5 mm danner et mere afbalanceret enhedstværsnit

I modsætning til åbenlyst flade lavprofilskabe er bredde-til-højde-forholdet på 63×32,5 mm mere afbalanceret.

Den kan give både sideværts PCB plads og en vis lodret monteringsplads, så den har god tilpasningsevne til elektroniske moduler med relativt regelmæssige indvendige strukturer.

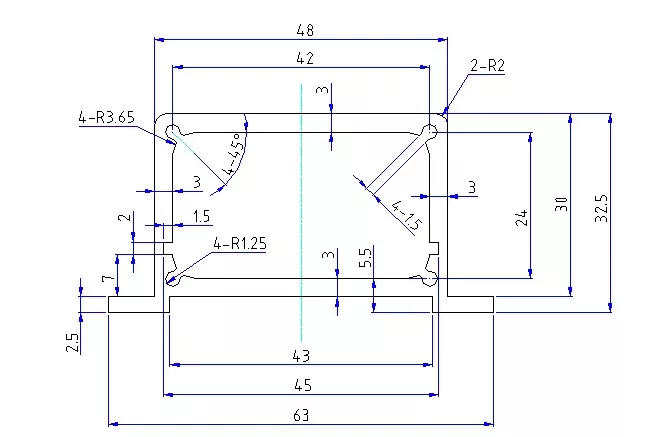

Tekniske specifikationer

Note: Aluminiumslegeringskvaliteter, profilvægtykkelse, indre tværsnitsstruktur, tilgængelig indvendig plads, længdeintervaller og specifikke tolerancer skal bekræftes i henhold til aktuelle profiler og tekniske tegninger.

Hvilke produkter er 63×32,5 mm aluminiumskabinet egnet til?

1 Industrial Electronic Control Modules

63×32,5 mm er mere velegnet til industrielle elektroniske moduler med kontrolleret volumen, men som stadig skal installere komplette styrekredsløb internt.

Sådanne produkter skal normalt overveje PCB'er, strømgrænseflader, kontrolgrænseflader og indikatorkomponenter samtidigt.

Bredden på 63 mm kan give god sidelayoutplads, mens højden på 32,5 mm kan holde enheden relativt kompakt.

Derfor er den velegnet til uafhængig drift af industrielle elektroniske kontrolmoduler frem for store styreskabe, der kræver mange tavler og komplekse interne strukturer.

2 Dataopsamlings- og signalkonverteringsmoduler

Dataindsamlings- og signalkonverteringsprodukter skal normalt placere PCB'er, stik og input/output-grænseflader samtidigt på begrænset plads.

Bredden på 63 mm kan efterlade en vis sideplads til printkort og interfaces, og højden på 32,5 mm kan rumme konventionelle stik og elektroniske komponenter.

Derfor er denne størrelse mere velegnet til:

• Dataindsamlingsmoduler
• Signalkonverteringsmoduler
• Interface konvertering enheder
• Lille signalbehandlingsudstyr

63×32,5 mm elektronisk udstyrskabinet i aluminium er især velegnet til produkter med relativt komplette funktioner, men hvor den samlede enhedsstørrelse stadig skal forblive kompakt.

3 kommunikationsinterfacemoduler

Små grænseflademoduler i kommunikationsudstyr skal normalt arrangere kommunikationskredsløb, stik, indikatorlys og strømgrænseflader samtidigt.

Bredden på 63 mm kan give et mere rigeligt interface-layoutområde end smalle kabinetter, og 32,5 mm højden kan rumme konventionelle kommunikations-printkort og relaterede komponenter.

Derfor er denne størrelse velegnet til små elektroniske kommunikationsmoduler med enkeltfunktion eller multi-interface snarere end store kommunikationschassis.

4 Små industrielt måle- og testudstyr

Noget måle- og testudstyr skal installere PCB'er, forbindelsesgrænseflader, knapper eller indikatorlys, men den samlede volumen behøver ikke at være særlig stor.

63×32,5 mm kan opnå en balance mellem indre rum og ydre dimensioner.

Den større bredde kan bruges til at arrangere grænseflader eller betjeningsområder, og højden på 32,5 mm kan give grundlæggende elektronisk komponentmonteringsplads.

Derfor er den velegnet til nogle kompakte måle-, test- og elektroniske instrumentmoduler.

5 indlejrede elektroniske moduler

For elektroniske moduler, der skal integreres i andet udstyr, skal kabinettet normalt afbalancere intern monteringsplads og det samlede besatte volumen.

Sammenlignet med større aluminiumskabe gør 63×32,5 mm det nemmere at kontrollere enhedsvolumen, samtidig med at der er mere intern plads end ultratynde kabinetter.

Derfor kan den bruges til:

• Indbyggede kontrolmoduler
• Industrielle grænseflademoduler
• Elektroniske konverteringsmoduler
• Enhedens interne funktionsmoduler

Om det i sidste ende er egnet skal bekræftes i kombination med monteringspositionen og de faktiske printdimensioner.

Hvilken type PCB er 63×32,5 mm egnet til?

Denne størrelse er mere velegnet til mellemstore PCB'er med visse laterale pladskrav.

Når du vælger, anbefales det at overveje samtidigt:

PCB-længde og -bredde → PCB-fastgørelseshulpositioner → maksimal komponenthøjde → interfacepositioner → kabelføring → ledig intern plads i kabinettet.

Hvis printet er meget smalt, kan en mindre aluminiumsprofil overvejes.

Hvis PCB-bredden er stor, men komponenthøjden ikke er høj, kan 63×32,5 mm give relativt passende sideplads.

Hvis væsentligt højere strømmoduler eller andre komponenter skal installeres internt, skal den faktiske tilgængelige indvendige plads svarende til 32,5 mm højden bekræftes yderligere.

Hvordan vælger man mellem 63×32,5 mm og lignende størrelser?

Placeringen af ​​63×32,5 mm kan opsummeres som: mere sideplads end små aluminiumskabinetter, men kræver ikke størrelsen af ​​et stort aluminiumschassis.

Hvilken brugerdefineret bearbejdning kan leveres til 63×32,5 mm aluminiumskab?

Boyuan Hardware kan udføre efterbearbejdning på aluminiumsprofiler i henhold til kundens tekniske tegninger.

Ikke-standard bearbejdning baseret på produkttegninger

For 63×32,5 mm aluminiumskabinet kræver egentlige projekter normalt yderligere efterbearbejdning i stedet for direkte at bruge den ubearbejdede profil.

Typisk bearbejdningsproces omfatter:

Profilskæring → Endefladebearbejdning → Interfaceåbninger → Monteringshuller/skæring → Endepladebearbejdning → Logo → Overfladebehandling → Inspektion → Montering

Hvis kunden allerede har 2D ingeniørtegninger eller 3D-modeller, kan bearbejdningspositionerne bekræftes i henhold til tegningerne.

Hvis kun printkort og produktdimensioner er tilgængelige, er det også muligt først at bruge:

• PCB dimensioner
• Komponenthøjde
• Interface layout
• Indkapslingslængde

at vurdere, om 63×32,5 mm er egnet til produktstrukturen.

Bearbejdningsevner

Boyuan Hardware har over 20 års erfaring i aluminiumskabs- og aluminiumschassisindustrien med et fabriksareal på cirka 10.000 kvadratmeter og cirka 300 eksisterende forme.

De vigtigste bearbejdningstrin omfatter:

• Aluminiumsprofilskæring
• Tre-akset CNC-bearbejdning
• Boring
• Tapping
• Endefladebearbejdning
• Interface åbninger
• Overfladebehandling
• Lasergravering
• Silketryk
• Produkt inspektion
• Produkt montering

Efterbearbejdning af aluminiumskabe kan udføres i henhold til kundens 2D-tekniske tegninger, 3D-modeller, PCB-data eller produktprøver.

Brugerdefineret bearbejdningsproces

Trin 1 | Giv produktinformation
Kunder leverer 2D-tegninger, 3D-modeller, PCB-dimensioner eller produktprøver.

Trin 2 | Bekræft profil
Bekræft, om tværsnittet på 63×32,5 mm opfylder kravene i henhold til printkortdimensioner, komponenthøjde og monteringsstruktur.

Trin 3 | Bestem længde
Bestem profilskærelængden i henhold til de overordnede anordningsdimensioner.

Trin 4 | Bekræft efterbearbejdning
Bestem bearbejdningskrav såsom grænseflader, monteringshuller, gevindhuller, endeplader og logo.

Trin 5 | Prøvebearbejdning
Fremstil prøver i henhold til projektets krav og bekræft dimensioner og monteringsforhold.

Trin 6 | Masseproduktion
Udfør massebearbejdning efter prøvebekræftelse.

Trin 7 | Eftersyn og montering
Udfør dimensions-, udseende- og monteringskontrol i henhold til produktkrav.

Trin 8 | Emballage og forsendelse
Pakke i henhold til produktdimensioner, mængde og transportmetode.

Nøglepunkter til prøvebekræftelse

Det anbefales at bekræfte følgende før masseproduktion:

• Kapslets tværsnitsstørrelse
• Indkapslingslængde
• PCB monteringsposition
• Plads mellem PCB og kabinet
• Komponenthøjde
• Interface positioner
• Åbningsmål
• Monteringshul positioner
• Tråd specifikationer
• Slutplade pasform
• Logo position
• Overfladebehandlingseffekt
• Samlet samlingseffekt

Kvalitet og relateret dokumentation

Boyuan Hardware kan levere relateret produkt- og materialedokumentation i henhold til projektets krav.

Tilgængelig i øjeblikket:

• SGS relateret dokumentation
• SVHC relateret dokumentation
• Produktinspektionsdokumentation
• Dokumentation for produktdimension og bearbejdning

Hvis projektet har specifikke materiale- eller leverandørrevisionskrav, kan de bekræftes på forhånd på forespørgselsstadiet.

Emballage og forsendelse

Tilsvarende emballageløsninger kan udvikles i henhold til længden, overfladetilstanden og ordremængden af ​​63×32,5 mm aluminiumskabinet.

Tilgængelige muligheder:

• Individuel beskyttelse
• Anti-ridse beskyttelse
• Lagdelt emballage
• Intern adskillelse
• Yderkartonemballage
• Bulk emballage i fuld karton

Den specifikke emballagemetode bestemmes i henhold til produktdimensioner, mængde og transportkrav.

Hvorfor vælge Boyuan Hardware?

20+ års erfaring i aluminiumskabsindustrien

Langsigtet engagement i bearbejdning af aluminiumskabe, aluminiumchassis og aluminiumskonstruktionsdele.

Ca. 10.000㎡ Fabrik

Udstyret med produktionsforhold for aluminiumsprofilskæring, CNC-bearbejdning, overfladebehandling, trykning, inspektion og montage.

Ca. 300 eksisterende støbeforme

Eksisterende aluminiumsprofilløsninger kan matches efter produktdimensioner og struktur.

Tre-akset CNC-bearbejdning

Understøtter grænsefladeåbninger, boring, anboring, endefladebearbejdning og anden ikke-standard strukturel bearbejdning.

Multi-proces koordinering

Skæring, CNC, boring, anboring, overfladebehandling, lasergravering, silketryk, inspektion og montage kan koordineres i henhold til projektet.

FAQ

Hvilke produkter passer 63×32,5 mm aluminiumskablet til?

Velegnet til elektroniske produkter med mellemstore PCB'er, flere grænseflader og behovet for at holde enheden kompakt, såsom industrielle elektroniske kontrolmoduler, dataindsamlingsmoduler, signalkonverteringsudstyr, kommunikationsgrænseflademoduler og noget måle- og testudstyr.

Hvad er den største egenskab ved 63×32,5 mm?

Den afbalancerer sidebredde og kabinetshøjde. 63 mm kan give god plads til PCB og interface-layout, og 32,5 mm kan holde enheden relativt kompakt.

Er 63×32,5 mm egnet til PCB'er?

Den kan bruges til printkort af tilsvarende størrelser, men den faktiske egnethed skal bekræftes i henhold til printkortlængde og -bredde, monteringshulspositioner, komponenthøjde og profil indvendig struktur.

Hvor høje kan komponenter være med en højde på 32,5 mm?

32,5 mm er den udvendige tværsnitshøjde. Den faktisk tilgængelige indvendige højde skal fratrække profilens vægtykkelse og indvendige struktur og beregnes i kombination med printkortets monteringsposition.

Kan forbindelsesåbninger bearbejdes?

Ja. Tilsvarende grænsefladehuller kan bearbejdes i henhold til stikmodeller og tekniske tegninger.

Kan gevindhuller bearbejdes?

Ja, boring og anboring og anden CNC-efterbearbejdning kan udføres.

Kan kabinetlængden tilpasses?

Ja, profilskæring kan udføres i henhold til enhedens faktiske længde.

Kan PCB-monteringshuller bearbejdes?

Ja, tilsvarende bearbejdning kan udføres i henhold til PCB-monteringshulpositioner og kabinetstruktur.

Kan der leveres prøver?

Tilpasningsprojekter kan få prøver bekræftet i henhold til faktiske krav.

16. Hvilke oplysninger anbefales det at give, når man forespørger?

For at bekræfte, om 63×32,5 mm elektronisk udstyrskabinet i aluminium er egnet til dit produkt, anbefales det at give:

• PCB længde og bredde
• PCB monteringshul positioner
• Maksimal komponenthøjde
• Påkrævet kabinetlængde for produktet
• Antal grænseflader
• Interface type
• Interface positioner
• Endepladestruktur
• Krav til overfladebehandling
• Anslået indkøbsmængde

Hvis der endnu ikke er en komplet ingeniørtegning, kan du først give:

PCB dimensioner + maksimal komponenthøjde + produktlængde + interface layout

til foreløbig evaluering.
