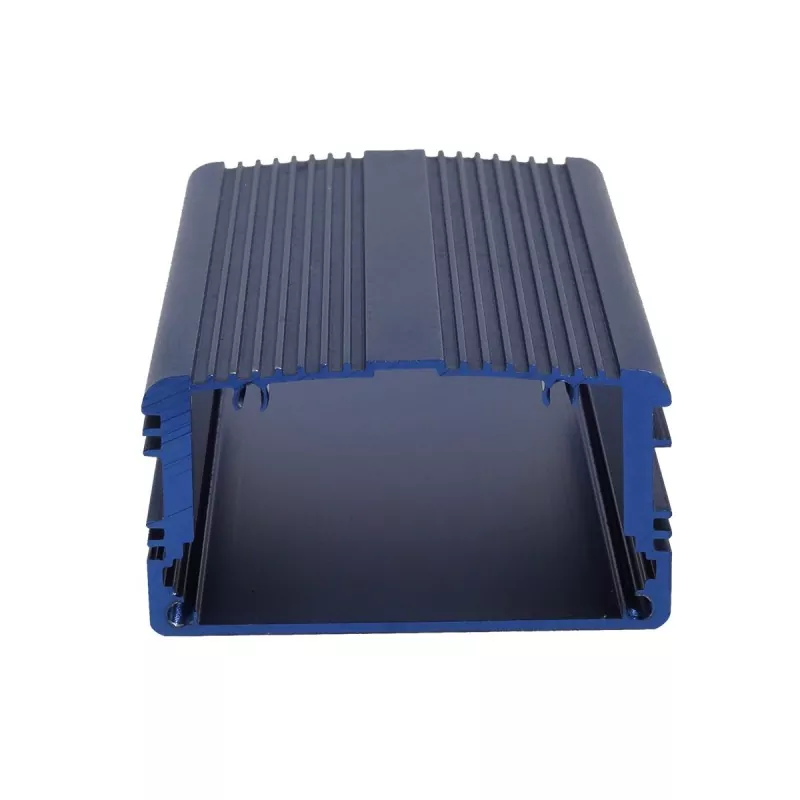

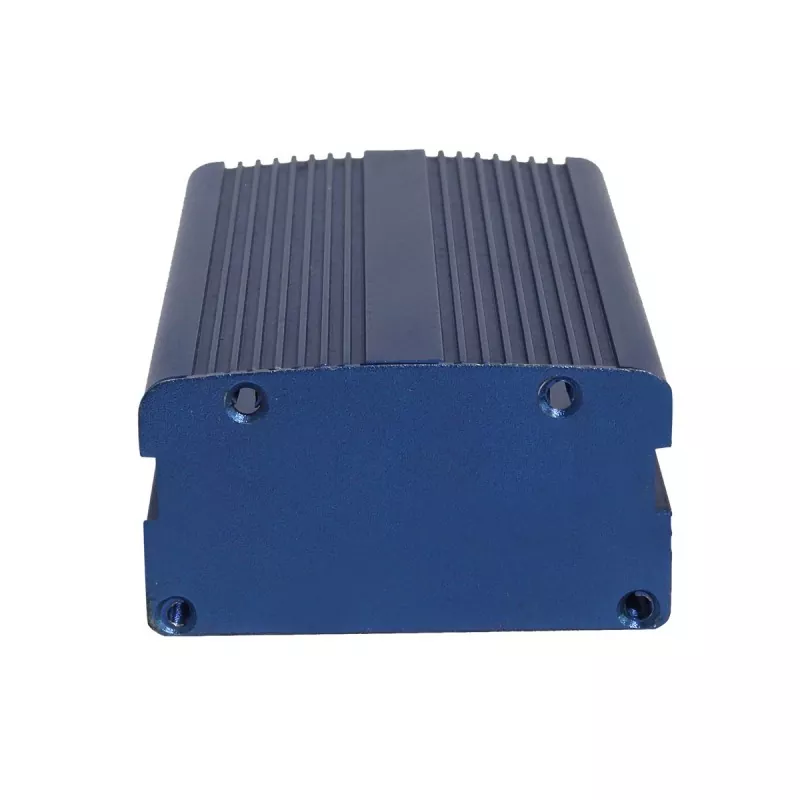

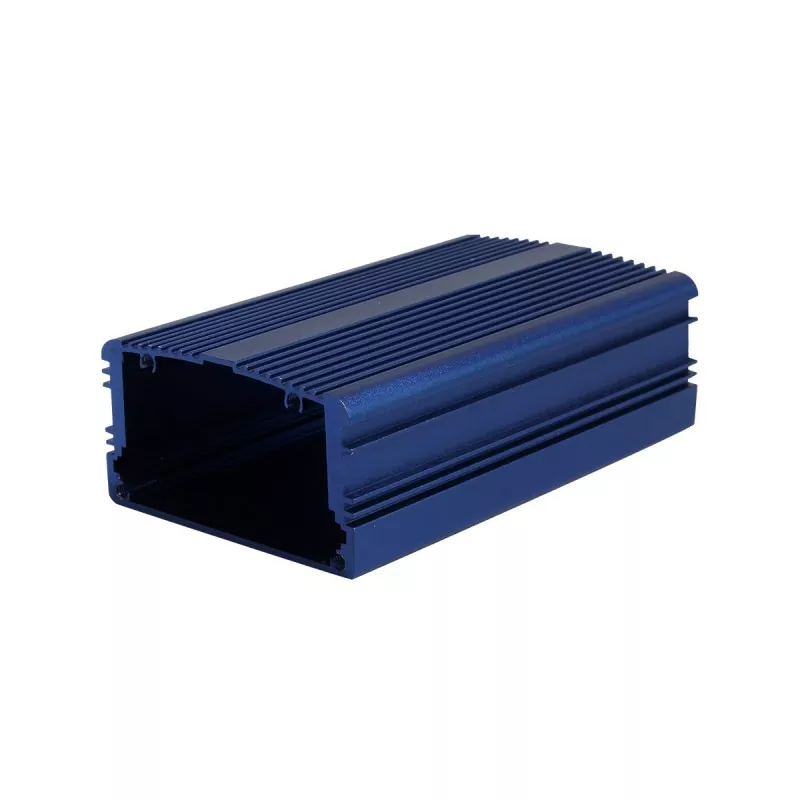

60×33mm Aluminium industriel kontrolbokshus

Bredden på 60 mm giver rigelig PCB-layoutplads, der er i stand til at rumme kredsløbskort i større størrelse og flere grænseflader arrangeret side om side; højden på 33 mm giver tilstrækkelig intern lodret plads, der er i stand til at rumme højere komponenter (såsom elektrolytiske kondensatorer med en højde på ca. 30 mm, små transformere, relæer, medium køleplader osv.), som understøtter mere kompleks integration af kredsløbssystem.

60×33 mm aluminiums industrielle kontrolbokshus er særligt velegnet til brug i instrumenter og målere, strømkommunikationsudstyr, undergrundsteknisk udstyr, medicinsk udstyr, public broadcasting-systemer, afskærmningsbokse, strømforsyningskabinetter til køretøjer, videoservere, trådløse platforme, GPS/GPRS-moduler, inverterkabinetter, anti-interferenser-strømskabe, CPU-styremoduler, andre varmeafledere, CPU-moduler, mellemstore elektroniske enheder med høje krav til intern plads.

Produktfordele

01 | 60×33 mm bred krop, mellemhøjt design

Den 60 mm brede × 33 mm høje tværsnitsstørrelse giver rigelig emballageplads til mellemstort elektronisk udstyr.

Bredden på 60 mm er bredere end de almindelige 52-58 mm specifikationer, den rummer større PCB-layouts og understøtter flere side-by-side funktionsmoduler og interfacedesign, der opfylder kravene til multi-kanal input/output layout; højden på 33 mm opretholder en moderat enhedstykkelse, samtidig med at den giver rigelig komponentmonteringsplads - højden på 33 mm kan rumme elektrolytiske kondensatorer omkring 30 mm i højden, små transformatorer, relæer og mellemhøje køleplader, hvilket understøtter integrationsbehovene i relativt komplekse kredsløbssystemer.

02 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde. Denne struktur er især velegnet til elektroniske produkter, der kræver serieudvikling.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 60×33 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, RJ45, flystik, BNC-grænseflader, strømgrænseflader, SMA-antennegrænseflader osv.)
• Skruehuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Varmeafledningsåbninger og ventilationshuller
• Skærm vinduesåbninger
• Knaphuller og skiftehuller
• Monteringshuller og vægmonteringshuller
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

60×33 mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Effektiv varmeafledning

Aluminiumslegering har fremragende varmeledningsevne (varmeledningsevne ca. 200W/(m·K)). Kombineret med det 60 mm brede design og det store kabinetområde kan det effektivt hjælpe interne strømenheder med at sprede varme. Til udstyr med stor varmeproduktion såsom effektmoduler og invertere er selve aluminiumskabinettet en effektiv køleplade.

07 | Fremragende elektromagnetisk afskærmningsydelse

60×33 mm aluminiumskabinet kan tjene som en god elektromagnetisk afskærmningsløsning. Selve aluminiumslegeringsmaterialet har en god elektromagnetisk afskærmningsydelse, og kombineret med det rigelige 33 mm indre rum kan det effektivt forhindre elektromagnetisk interferens, velegnet til emballagebeskyttelse af præcisionskredsløb og højfrekvente moduler.

08 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger som børstning, sandblæsning og anodisering kan der opnås forskellige udseendeeffekter, hvilket giver elektronisk udstyr et mere professionelt produktudseende.

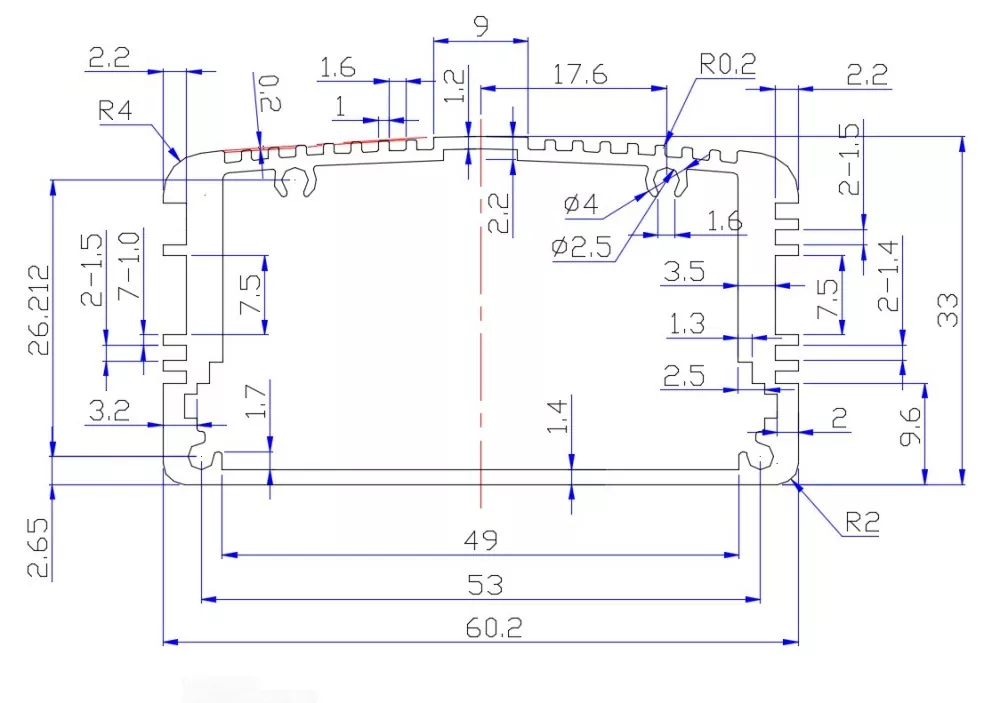

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 60×33 mm aluminiumskabinet egnet til?

60×33 mm hører til kategorien bredlegeme mellemhøjde aluminiumskabler — 60 mm bredden rummer større PCB'er og flere side-by-side funktionsmoduler; højden på 33 mm giver rigelig intern lodret plads til højere komponenter og medium køleplader. Denne specifikation er meget udbredt i instrumenter og målere, strømkommunikation, undergrundsteknik, medicinsk udstyr, højttaleranlæg og andre industrier.

1. Instrumenter, målere og måleudstyr

60×33 mm er en ideel emballageløsning til instrument- og målerprodukter:

• Instrument- og målerkabinetter
• Instrumenter til dataindsamling
• Signalgenerator kabinetter
• Effektanalysatorer
• Test udstyr
• Præcisionsmåleinstrumenter
• Elektronisk testudstyr

Hvorfor er 60×33 mm velegnet til instrumenter og målere? Instrumenter og målere har normalt brug for et bredere PCB-layout for at rumme signalbehandlingskredsløb og flere grænseflader. Bredden på 60 mm giver rigelig monteringsplads, og højden på 33 mm kan rumme transformere, relæer og mellemhøje komponenter. Aluminiumslegeringskabinettet giver god beskyttelse af instrumenter og målere, reducerer påvirkningen af ​​unødvendige eksterne miljøfaktorer og forlænger derved deres levetid.

2. Strømkommunikationsudstyr

• Strømkommunikationsmoduler
• Undergrundsteknisk kommunikationsudstyr
• Signalkonverteringsmoduler
• Kommunikationsbasestationsudstyr
• Dataoverførselsmoduler
• Video servere

Hvorfor er 60×33 mm velegnet til strømkommunikation? Strømkommunikationsudstyr har brug for et bredere PCB-layout for at kunne rumme flere kommunikationsgrænseflader og behandlingskredsløb. Bredden på 60 mm understøtter flere grænseflader side om side, og højden på 33 mm kan rumme stablet installation af strømmoduler og kommunikationsmoduler.

3. GPS/GPRS-moduler og positioneringssporingsudstyr

• GPS/GPRS modul kabinetter
• GPS-trackere til køretøjer
• Enheder til positionering og sporing af aktiver
• Udendørs positioneringsmoduler
• Trådløse platformsterminaler

Hvorfor er 60×33 mm velegnet til GPS-moduler? GPS-sporingsenheder har brug for et bredere PCB-layout for at kunne rumme GPS-moduler, kommunikationsmoduler, antenner og batterier. Bredden på 60 mm giver rigelig monteringsplads, og højden på 33 mm kan rumme batterier med højere kapacitet eller mere komplekse kredsløb.

4. Strømmoduler

• Skift af strømforsyningsmoduler
• Kabinetter til køretøjets strømforsyning
• Inverter kabinetter
• Ensretterhuse i aluminium
• DC-DC konverter moduler
• Kommunikationsstrømforsyninger
• AC/DC strømforsyninger, regulerede strømforsyninger

Hvorfor er 60×33 mm velegnet til strømmoduler? Strømmoduler skal normalt rumme komponenter som elektrolytiske kondensatorer (højder kan nå 30 mm), små transformatorer og køleplader. Højden på 33 mm giver rigelig monteringsplads, og bredden på 60 mm kan rumme brede PCB-layouts.

5. Afskærmningsbokse og anti-interferensapplikationer

60×33 mm aluminiumskabinet kan tjene som en fremragende elektromagnetisk afskærmningsløsning:

• Elektroniske afskærmningsbokse
• Kabinetter til anti-interferensenheder
• Højfrekvent modulafskærmning
• Præcisionskredsløbsbeskyttelsesbokse
• CPU-kølepladehuse

6. Medicinsk udstyr

• Indhegninger til medicinsk udstyr
• Test af moduler
• Overvågningsudstyrsmoduler
• Bærbare medicinske instrumenter

7. Industrielle kontrol- og automationsmoduler

• Industrielle controllere
• Programmerbare logiske kontroller (PLC) moduler
• Motion control moduler
• Motordrev moduler
• I/O udvidelsesmoduler
• Automationskontroludstyr

8. Højttaleranlæg og lydudstyr

• Udstyr til højttaleranlæg
• Forstærkerkredsløb
• Lydudstyr

Tilpasningselement

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt elektronisk udstyr og instrumentkabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​60×33 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Hvorfor vælge Boyuan Hardware?

For producenter af elektronisk udstyr er det vigtigere, om leverandøren kan gennemføre understøttende bearbejdning såsom længde, endeplader, interfaceåbninger, skærmvinduer, monteringshuller, varmeafledningsstrukturer, PCB-strukturer, overfladebehandling og logoer i henhold til det aktuelle produkt.

Boyuan Hardware har fokuseret på aluminiumskabs- og aluminiumchassisindustrien i over 20 år med cirka 10.000 kvadratmeter produktionsfabriksplads, der leverer tilpasset bearbejdning af aluminiumskabe.

Fra standard 60×33 mm aluminiumsprofil til det CNC-bearbejdede færdige elektroniske kabinet, kan vi bearbejde i henhold til kundens produktkrav.

Hvis du er på udkig efter et 60×33 mm aluminiums industriel kontrolbokshus, er du velkommen til at sende dine PCB-mål, produkttegninger eller 3D-modeller. Vi kan bekræfte specifikationen, bearbejdningsmetoden og tilpasningsplanen i henhold til din produktstruktur.

Workshop Show

FAQ

1. Hvilke produkter passer 60×33 mm aluminiumskablet til?

60×33 mm hører til kategorien bredlegeme mellemhøjde aluminiumskabe. Kerneapplikationer omfatter instrumenter og målere, strømkommunikationsudstyr, undergrundsteknisk udstyr, medicinsk udstyr, højttaleranlæg, afskærmningsbokse, kabinetter til køretøjers strømforsyning, videoservere, trådløse platforme, GPS/GPRS-moduler, inverterkabinetter, kabinetter til anti-interferensenheder, kabinetter til CPU-køleplader, strømmoduler, industrielt kontroludstyr, osv. 60 mm-højden på PCB-layoutet og 3 mm-bredden. kan rumme højere komponenter.

2. Er 60×33 mm længden af ​​kabinettet?

nr. 60×33mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Kan længden af ​​60×33 mm aluminiumskablet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan 33 mm højden rumme elektrolytiske kondensatorer?

Ja. Almindelige elektrolytiske kondensatorer er normalt 25-30 mm i højden, og den indvendige højde på 33 mm kan fuldt ud rumme dem. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

5. Kan 33 mm højden rumme en transformer?

Ja. Højden på 33 mm kan rumme små transformere, relæer og andre højere komponenter. Specifik bekræftelse er nødvendig i henhold til dine transformerdimensioner.

6. Er 60×33mm velegnet til afskærmning af kasser?

Meget velegnet. Selve aluminiumslegeringsmaterialet har en god elektromagnetisk afskærmningsydelse, og det rigelige 33 mm indre rum kan rumme komplekse kredsløbssystemer, hvilket effektivt forhindrer elektromagnetisk interferens.

7. Er 60×33 mm velegnet til strømmoduler?

Meget velegnet. Strømmoduler skal normalt rumme komponenter som elektrolytiske kondensatorer og transformere. Højden på 33 mm giver rigelig monteringsplads, og bredden på 60 mm kan rumme brede PCB-layouts.

8. Kan der laves varmeafledningshuller på aluminiumskabinettet?

Ja. Boyuan Hardware kan bearbejde varmeafledningsspalter, ventilationshuller og andre varmeafledningsstrukturer i henhold til kundetegninger for at hjælpe udstyr med at sprede varme.

9. Kan SMA-antennegrænseflader bearbejdes?

CNC-bearbejdning kan udføres på de tilsvarende grænsefladepositioner i henhold til kundetegninger. Bredden på 60 mm kan rumme side-by-side layout af flere grænseflader. Om det er specifikt egnet til bearbejdning skal bekræftes i henhold til grænsefladedimensioner og kabinetstruktur.

10. Kan der vælges forskellige farver?

Ja. Aluminiumskabinettet kan opnå forskellige udseendeeffekter gennem processer som anodisering, og farven kan tilpasses vilkårligt efter kundens krav.
