Hvordan kan et CNC-bearbejdet aluminiumshus med riller og udskæringer forbedre præcision, pasform og produktydelse

Når udstyr kræver nøjagtig komponentpositionering, tilpassede monteringsfunktioner og et pålideligt strukturelt design,CNC bearbejdet aluminiumshus med riller og udskæringertilbyder en praktisk fremstillingsløsning.BoyuanHardware fremstiller tilpassede aluminiumshuse i henhold til kundetegninger og strukturelle krav, ved hjælp af 3-akset CNC-fræsning til at producere tilgængelige riller, forsænkede områder, trinflader, huller og udskæringer til elektronisk udstyr og industrielle samlinger.

Et CNC-bearbejdet aluminiumshus er mere end en beskyttende skal. Dens riller, slidser, fordybninger og præcist placerede åbninger kan hjælpe med at rumme interne komponenter, understøtte samling og forbedre integrationen med omgivende strukturer. Denne artikel forklarer de vigtigste bearbejdningsfunktioner, materialeovervejelser, designkrav, fremstillingsproces og kvalitetstjek, som købere bør vurdere, før de bestiller et tilpasset aluminiumshus. Det skitserer også, hvordan tegningsgennemgang hjælper producenter med at vurdere gennemførlighed, omkostninger og produktionseffektivitet.

Indholdsfortegnelse

1. Hvad er et CNC-bearbejdet aluminiumshus med riller og udskæringer?
2. Hvilke bearbejdningsfunktioner betyder mest?
3. Hvad er de vigtigste fordele?
4. Hvordan skal du vælge aluminiumsmaterialet?
5. Hvordan fremstilles et tilpasset aluminiumshus?
6. Hvilke designdetaljer skal købere specificere?
7. Hvor er disse boliger almindeligt anvendt?
8. Hvordan er CNC-bearbejdning sammenlignet med andre metoder?
9. Hvordan kan du evaluere produktionskvalitet?
10. Ofte stillede spørgsmål
11. Hvordan kan du starte dit tilpassede boligprojekt?

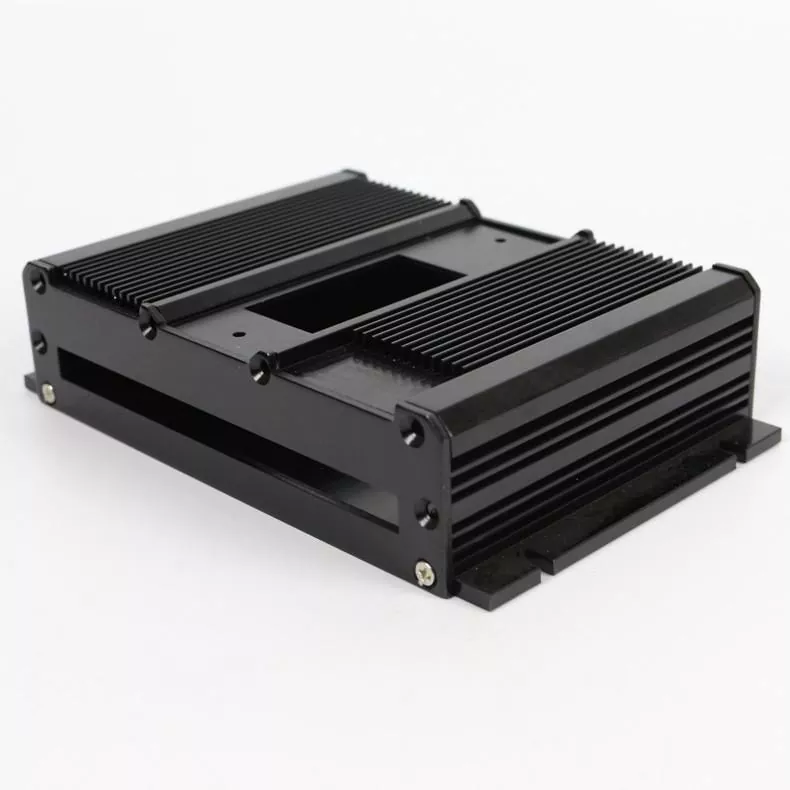

1. Hvad er et CNC-bearbejdet aluminiumshus med riller og udskæringer?

Et CNC-bearbejdet aluminiumshus med riller og udskæringer er en specialfremstillet aluminiumskomponent fremstillet ved computerstyret bearbejdning. Baseret på en CAD-model eller ingeniørtegning fjerner skæreværktøjer materiale fra et aluminium-emne for at skabe den nødvendige udvendige profil, indvendige fordybninger, slidser, monteringshuller og andre funktionelle funktioner.

I modsætning til et simpelt rektangulært kabinet kan dette hus inkorporere flere geometrier i én komponent. En rille kan lokalisere en sammenpassende del, et forsænket område kan give plads til en intern samling, og en udskæring kan rumme et stik, kabel, fastgørelseselement eller anden grænseflade.

Boyuan Hardwares produkt er designet omkring kundetegninger og specificerede strukturelle krav. Dens 3-aksede CNC-fræseproces understøtter en række funktioner, når deres geometri, emneorientering og værktøjstilgængelighed passer til den valgte opsætning.

For købere er den væsentlige overvejelse, om hver bearbejdet funktion tjener et defineret mekanisk eller montageformål. God geometri forbedrer integrationen uden at tilføje unødvendig kompleksitet i fremstillingen.

2. Hvilke bearbejdningsfunktioner betyder mest?

Effektiviteten af ​​et tilpasset aluminiumshus afhænger af, hvor godt dets individuelle funktioner understøtter det komplette produktdesign. Hver funktion skal defineres ved dens dimensioner, position og forhold til tilstødende komponenter.

Riller og Slots

Riller og slidser kan hjælpe med at lokalisere komponenter, styre sammenkoblingsdele, give frigang eller rumme designspecifikke grænseflader. Deres bredde, dybde, længde og position bør specificeres klart for at sikre den tilsigtede pasform.

Forsænkede områder og lommer

Udsparinger skaber plads i et hus til interne komponenter eller strukturelle funktioner. Deres dimensioner skal tage højde for komponentkonvolutter, vægtykkelse, værktøjsadgang og det resterende materiale, der er nødvendigt for at bevare stivheden.

Trappede overflader

Forskellige overfladehøjder kan etablere monteringsniveauer, justeringsreferencer eller afstand mellem tilstødende dele. Disse overflader skal dimensioneres ud fra passende referencepunkter, så deres forhold forbliver ensartede under samlingen.

Tilpassede huller og udskæringer

Huller og udskæringer kan rumme fastgørelseselementer, stik, kabler og andre grænseflader. Deres størrelse, placering og form skal matche de relevante parringskomponenter. Gevindhuller kræver også klart definerede gevindspecifikationer og indgrebsdybder.

• Angiv rillens bredde, dybde og position.
• Identificer kritiske monteringsflader og referencepunkter.
• Definer huldiametre, afstand og gevinddetaljer.
• Bekræft, at indvendige fordybninger efterlader tilstrækkeligt strukturelt materiale.
• Identificer kosmetiske overflader og funktionelle grænseflader separat.

3. Hvad er de vigtigste fordele?

Custom CNC-bearbejdning gør det muligt for designere at integrere flere funktionelle detaljer i et hus i stedet for at stole på en grundlæggende profil, der kræver omfattende sekundær modifikation.

Mere præcis komponentintegration

Når kritiske dimensioner er fastlagt i ingeniørtegningen, kan bearbejdede funktioner placeres, så de passer til den påtænkte samling. Dette hjælper med at reducere undgåelige monteringsproblemer og understøtter gentagelig installation.

Større designfleksibilitet

Riller, lommer, trinflader og tilpassede udskæringer kan tilpasses til en specifik produktkonfiguration. Denne fleksibilitet er nyttig til specialiseret udstyr, prototyper og projekter med skiftende mekaniske krav.

Letvægts strukturelt design

Aluminium giver en nyttig kombination af relativt lav densitet, bearbejdelighed og strukturel ydeevne. Korrekt udformede fordybninger kan fjerne unødvendigt materiale og samtidig bevare den styrke, der kræves til den påtænkte anvendelse.

Funktionel og visuel konsistens

Kontrolleret bearbejdning kan producere definerede kanter, ensartede funktionslayouts og ensartet overfladegeometri. Passende efterbehandling kan yderligere understøtte det endelige produkts udseende og miljøkrav.

Disse fordele afhænger af legeringen, delens geometri, tolerancer, bearbejdningsopsætning og inspektionsmetode. Ydeevnen bør derfor vurderes i forhold til den faktiske anvendelse snarere end antaget ud fra fremstillingsprocessen alene.

4. Hvordan skal du vælge aluminiumsmaterialet?

Materialevalg påvirker bearbejdelighed, mekaniske egenskaber, korrosionsadfærd, overfladebehandling og de samlede omkostninger. Den passende kvalitet afhænger af husets belastningsforhold, driftsmiljø og funktionskrav.

Almindelige tekniske legeringer såsom 6061 overvejes ofte til bearbejdede huse på grund af deres balance mellem bearbejdelighed og mekaniske egenskaber. Den specifikke legering og temperament bør dog bekræftes med producenten i stedet for at antages for hvert projekt.

For yderligere baggrund kan købere gennemgå Boyuans aluminiumsfremstillingswebsted og dets CNC-bearbejdede husproduktdetaljer.

5. Hvordan fremstilles et specialfremstillet aluminiumshus?

En pålidelig produktionsarbejdsgang begynder med designgennemgang og fortsætter gennem bearbejdning, efterbehandling og dimensionskontrol. Den nøjagtige rækkefølge afhænger af delens geometri og aftalte specifikationer.

1. Tegning og modelgennemgang:Producenten undersøger CAD-modellen, dimensioner, tolerancer, kritiske overflader og påtænkt samling.
2. Materiale bekræftelse:Den nødvendige aluminiumslegering og materialetilstand aftales inden produktion.
3. Forberedelse af emnet:Materialet udvælges og fastgøres i et armatur, der passer til de planlagte bearbejdningsoperationer.
4. CNC fræsning:Tilgængelige riller, udsparinger, profiler, trin og udskæringer er bearbejdet i henhold til det godkendte design.
5. Yderligere operationer:Boring, anboring, afgratning eller andre specificerede operationer udføres efter behov.
6. Overfladebehandling:Enhver aftalt behandling påføres efter hensyntagen til dimensionelle effekter og funktionelle overflader.
7. Inspektion:Kritiske dimensioner, trækplaceringer, gevind og overfladeforhold kontrolleres i forhold til tegningen.

Ved 3-akset bearbejdning er værktøjsadgang og emneorientering særlig vigtig. Nogle komplekse funktioner kan kræve omplacering af delen eller ændring af opsætningen. Gennemgang af disse krav før produktion hjælper med at identificere mulige designjusteringer og undgå unødvendige bearbejdningstrin.

6. Hvilke designdetaljer skal købere angive?

En komplet tegning hjælper producenten med at forstå, hvad der skal produceres, og hvilke dimensioner der betyder mest. Tvetydige krav kan føre til yderligere afklaring, undgåelig omarbejdelse eller forsinkelser.

Inden du anmoder om et tilbud, skal du forberede følgende oplysninger:

• 3D CAD model:Angiv en passende fil, såsom STEP, når den er tilgængelig.
• Dimensioneret ingeniørtegning:Inkluder overordnede dimensioner, funktionsplaceringer, tolerancer og datumreferencer.
• Specifikationer for riller og fordybninger:Definer bredder, dybder, længder og deres tilsigtede funktioner.
• Hul og gevind detaljer:Identificer diametre, gevindstandarder, dybder og positionskrav.
• Materialekrav:Angiv den foretrukne legering, eller bed producenten om at anbefale en passende mulighed.
• Overfladebehandling:Angiv den ønskede finish, udseende og eventuelle overflader, der skal forblive ubehandlede.
• Bestillingsmængde:Angiv prototype, prøve og forventede produktionsmængder, hvor det er relevant.
• Forventninger til inspektion:Identificer kritiske dimensioner for funktion og eventuel påkrævet inspektionsdokumentation.

Det er også vigtigt at undgå at anvende unødvendigt snævre tolerancer til alle dimensioner. Koncentrering af strammere krav om kritiske grænseflader, parringsflader og lokaliseringsfunktioner kan hjælpe med at balancere funktionel ydeevne og produktionsomkostninger.

7. Hvor er disse boliger almindeligt anvendt?

Et CNC-bearbejdet aluminiumshus med riller og udskæringer kan understøtte en række applikationer, hvor tilpasset geometri og komponentintegration er vigtig.

• Elektronisk udstyr:Huse og strukturelle komponenter med definerede åbninger, monteringspunkter eller indvendige afstande.
• Industrielle maskiner:Brugerdefinerede komponenter, der forbinder, lokaliserer eller understøtter mekaniske samlinger.
• Monteringssystemer:Dele med slidser, trinflader og positioneringsfunktioner.
• Instrumentering:Huse, der kræver specifikke komponentgrænseflader og omhyggeligt placerede åbninger.
• Specialudstyr:Lavt volumen eller anvendelsesspecifikke dele, der ikke passer til standard skabsdimensioner.

Egnetheden af ​​ethvert hus afhænger af det komplette design, inklusive strukturelle belastninger, termiske forhold, tætningskrav og miljøeksponering. Hvor elektrisk afskærmning, indtrængningsbeskyttelse eller varmeafledning er påkrævet, skal disse funktioner designes og verificeres separat.

8. Hvordan er CNC-bearbejdning sammenlignet med andre metoder?

CNC-bearbejdning er især nyttig, når en komponent kræver tilpassede funktioner, tegningsbaseret dimensionskontrol eller designfleksibilitet. Andre fremstillingsprocesser kan være mere økonomiske for forskellige produktionsforhold.

Den bedste proces afhænger af årlig volumen, geometri, tolerancer, værktøjsbudget og leveringskrav. For tilpassede huse med flere bearbejdede funktioner kan en tegningsgennemgang hjælpe med at afgøre, om CNC-bearbejdning eller en kombination af processer er mere passende.

9. Hvordan kan du evaluere produktionskvalitet?

Kvalitetsvurdering bør fokusere på, om den færdige bolig lever op til de dokumenterede krav. Et rent udseende er nyttigt, men det erstatter ikke dimensionskontrol eller funktionskontrol.

Når du vurderer en leverandør, skal du overveje disse kontrolpunkter:

• Dimensionel overensstemmelse:Bekræft kritiske rilledybder, udskæringsstørrelser, hulpositioner og overordnede dimensioner.
• Monteringskompatibilitet:Kontroller pasformen af ​​sammenkoblende dele, stik, fastgørelseselementer og monteringsgrænseflader, hvor det er relevant.
• Overfladetilstand:Undersøg for grater, ridser, værktøjsmærker og andre defekter, der er relevante for specifikationen.
• Trådkvalitet:Bekræft trådstørrelse, dybde og anvendelighed i forhold til den tekniske tegning.
• Materiale og finish:Tjek at den aftalte legering og overfladebehandling er leveret.
• Dokumentation:Aftal på forhånd dimensionsrapporter, materialeregistreringer eller andre inspektionsdokumenter, der kræves for accept.

For gentagne ordrer hjælper klare acceptkriterier og kontrollerede tegningsrevisioner med at opretholde overensstemmelse mellem produktionsbatch. Leverandører bør også informeres om enhver ændring af produktets påtænkte anvendelse, der kan påvirke krav til bearbejdning eller inspektion.

10. Ofte stillede spørgsmål

1. Kan Boyuan fremstille et CNC-bearbejdet aluminiumshus med riller og udskæringer til en brugerdefineret tegning?

Ja. Boyuan Hardware accepterer tilpassede boligkrav baseret på kundetegninger og specificerede strukturelle behov. Fremstillingsgennemførlighed afhænger af delens geometri, nødvendige funktioner og tilgængelig bearbejdningsopsætning.

2. Kan riller og forsænkede områder fremstilles med 3-akset CNC fræsning?

Ja, forudsat at funktionerne er tilgængelige for skæreværktøjerne og passer til den valgte opsætning. Funktioner, der er svære at få adgang til, kan kræve omplacering, yderligere opsætninger eller designændringer.

3. Hvilke oplysninger skal jeg give for et tilbud?

Angiv en dimensioneret tegning eller 3D CAD-model, materialekrav, kritiske tolerancer, overfladefinish, ordremængde og eventuelle særlige inspektionskrav. Disse detaljer hjælper producenten med at vurdere gennemførligheden og udarbejde et mere relevant tilbud.

4. Kan huset indeholde huller, slidser og trinflader i én komponent?

Disse funktioner kan ofte kombineres i ét design. Deres kompatibilitet afhænger af værktøjets tilgængelighed, vægtykkelse, emnepositionering og den overordnede bearbejdningssekvens.

5. Hvordan reducerer jeg prisen på et tilpasset aluminiumshus?

Brug praktiske funktionsdimensioner, undgå unødvendigt dybe eller smalle lommer, standardiser hul- og gevindspecifikationer, hvor det er muligt, og anvend kun snævre tolerancer, hvor funktionen kræver det. Tidlig gennemgang af tegninger kan identificere muligheder for at forenkle bearbejdning.

6. Er en bestemt aluminiumslegering egnet til enhver husanvendelse?

Nej. Valg af legering afhænger af styrke, bearbejdelighed, korrosionseksponering, driftsforhold og efterbehandlingskrav. Bekræft materialekvaliteten med producenten før produktion.

7. Hvordan kan jeg bekræfte, at den færdige del opfylder mine krav?

Definer målbare acceptkriterier i ingeniørtegningen og aftal inspektionsmetoder før produktion. Kritiske dimensioner, funktionsplaceringer, tråde og parringsgrænseflader bør have særlig opmærksomhed.

11. Hvordan kan du starte dit tilpassede boligprojekt?

Et veldesignet CNC-bearbejdet aluminiumshus med riller og udskæringer kombinerer funktionel geometri med praktisk fremstillingsevne. Ved at definere formålet med hver rille, fordybning, hul og udskæring kan købere forbedre monteringskompatibiliteten, tydeliggøre kvalitetsforventninger og træffe mere informerede beslutninger om produktionsomkostninger.

Boyuan Hardware leverer tilpassede CNC-bearbejdede aluminiumshusløsninger baseret på kundetegninger og strukturelle krav. Uanset om du udvikler en ny elektronisk komponent, raffinerer en industriel samling eller køber en specialiseret monteringsdel, kan tidlig kommunikation hjælpe med at etablere den rigtige fremstillingstilgang. Gennemgå produktspecifikationerne og tilpasningsdetaljerne, forbered dine tegninger ogkontakt osfor at diskutere dine projektkrav og anmode om et tilbud.
