55×25mm aluminiums strømforsyningskabinet

Boyuan 55 × 25 mm strømforsyningskabinet i aluminium er et bredt, slankt elektronisk enhedshus fremstillet med en ekstruderingsstruktur af aluminiumslegering med en ekstern tværsnitsstørrelse på 55 mm (bredde) × 25 mm (højde), og længden kan tilpasses vilkårligt i henhold til de faktiske udstyrskrav.

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Det indre af huset er designet med standard kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer, hvilket i høj grad forbedrer samlingseffektiviteten.

Sammenlignet med plastkasser har aluminiumslegeringskabinetter bedre strukturel styrke og en metaltekstur og kan opnå brugerdefinerede strukturer såsom grænseflader, monteringshuller, gevindhuller og slidser gennem CNC-bearbejdning.

Produktets kernefordele

01 | 55×25 mm bredt og slankt design

Den 55 mm brede × 25 mm høje tværsnitsstørrelse giver en ideel emballageløsning til elektronisk udstyr.

Bredden på 55 mm er bredere end den almindelige 52 mm-specifikation, den kan rumme større printkortlayouts og understøtter flere side-by-side funktionsmoduler og interfacedesign, der opfylder kravene til multi-kanal input/output layout; højden på 25 mm bevarer et slankt enhedsudseende, samtidig med at det giver rigelig komponentmonteringsplads, der kan rumme små transformere, elektrolytiske kondensatorer (typisk 20-22 mm i højden), relæer og mellemhøje komponenter, hvilket understøtter integrationsbehovene for relativt komplekse kredsløbssystemer.

02 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde. Denne struktur er især velegnet til elektroniske produkter, der kræver serieudvikling.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 55×25 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, RJ45, flystik, BNC-grænseflader, strømgrænseflader, SMA-antennegrænseflader osv.)
• Skruehuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Varmeafledningsåbninger og ventilationshuller
• Skærm vinduesåbninger
• Knaphuller og skiftehuller
• Monteringshuller og vægmonteringshuller
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

55×25mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Effektiv varmeafledning

Aluminiumslegering har fremragende varmeledningsevne. Kombineret med 55 mm wide-body design kan det effektivt hjælpe interne komponenter med at sprede varme og forlænge udstyrets levetid.

07 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger som børstning, sandblæsning og anodisering kan der opnås forskellige udseendeeffekter, hvilket giver elektronisk udstyr et mere professionelt produktudseende.

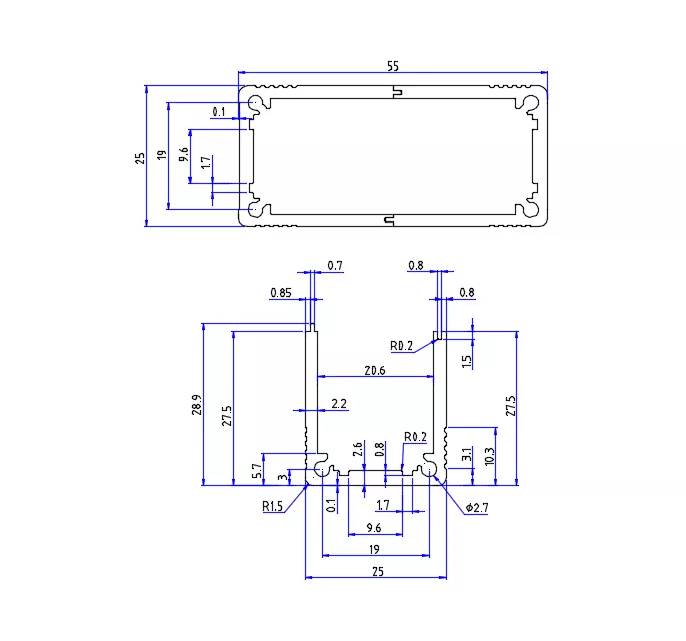

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 55 × 25 mm aluminiumskab egnet til?

55×25 mm strømforsyningskabinet i aluminium hører til kategorien for slanke aluminiumskabler med bred krop — 55 mm bredden rummer større PCB'er og flere side-by-side funktionsmoduler; højden på 25 mm bevarer et slankt udseende, mens den giver større intern plads end slanke specifikationer. Denne specifikation er meget udbredt i strømforsyninger, instrumenter, målere, elektronik, kommunikation, automatisering, sensorer, smart cards, industriel kontrol, præcisionsmaskiner og andre industrier.

1. Strømmoduler

Det brede kropsdesign på 55×25 mm er meget velegnet til forskellige strømprodukter:

• Skift af strømforsyningsmoduler
• Strømadaptere
• Kabinetter til køretøjets strømforsyning
• Inverter kabinetter
• Ensretterhuse i aluminium
• DC-DC konverter moduler
• Oplader moduler
• Kommunikationsstrømforsyninger
• AC/DC strømforsyninger, regulerede strømforsyninger

Hvorfor er 55×25 mm velegnet til strømmoduler? Strømmoduler skal normalt rumme komponenter som elektrolytiske kondensatorer (typisk 20-22 mm i højden), små transformere og køleplader. Højden på 25 mm giver rigelig monteringsplads. Bredden på 55 mm er bredere end den almindelige 52 mm-specifikation, den rummer bredere PCB-layouts og understøtter multi-kanal input/output interfaces. Aluminiumslegeringsmaterialet hjælper også strømenheder med at sprede varme effektivt.

2. Kommunikationsmoduler og trådløst udstyr

Det brede kropsdesign på 55×25 mm er meget velegnet til forskellige kommunikationsprodukter:

• Kommunikationsmoduler
• Trådløse platforme
• GPS/GPRS kabinetter
• Signalkonverteringsmoduler
• Signalforstærker kabinetter
• Trådløse platformsterminaler
• Dataoverførselsmoduler
• Video servere
• Routere, trådløse modtagere
• RF-modul kabinetter

Hvorfor er 55×25mm velegnet til kommunikationsmoduler? Kommunikationsmoduler har normalt brug for et bredere PCB-layout for at kunne rumme RF-kredsløb, antennegrænseflader (SMA), strømgrænseflader, datagrænseflader og andre funktionelle moduler. Bredden på 55 mm er bredere end den almindelige 52 mm-specifikation og rummer flere antennegrænseflader og kommunikationsgrænseflader placeret side om side.

3. Måleinstrumenter og testudstyr

• Instrument- og målerkabinetter
• Instrumenter til dataindsamling
• Signalgenerator kabinetter
• Effektanalysatorer
• Test udstyr
• Præcisionsmåleinstrumenter
• Oscilloskop moduler

4. Industrielle kontrol- og automationsmoduler

• Industrielle controllere
• Programmerbare logiske kontroller (PLC) moduler
• Motion control moduler
• Motordrev moduler
• I/O udvidelsesmoduler
• Automationskontroludstyr
• Industrielle styrechassis understøttende moduler

5. Afskærmningsbokse og anti-interferensapplikationer

55 × 25 mm aluminiumskabinet kan tjene som en god elektromagnetisk afskærmningsløsning:

• Elektroniske afskærmningsbokse
• Kabinetter til anti-interferensenheder
• Højfrekvent modulafskærmning
• Præcisionskredsløbsbeskyttelsesbokse

Selve aluminiumslegeringsmaterialet har god elektromagnetisk afskærmningsydelse, hvilket effektivt forhindrer elektromagnetisk interferens.

6. Sensorer og smarte enheder

• Sensor moduler
• Dataindsamlingsterminaler
• Smartkort-enheder
• IoT-terminaler

7. Medicinsk udstyr og testudstyr

• Indhegninger til medicinsk udstyr
• Test af moduler
• Overvågningsudstyrsmoduler
• Bærbare medicinske instrumenter

8. Højttaleranlæg og lydudstyr

• Udstyr til højttaleranlæg
• Forstærkerkredsløb
• Lydudstyr

Hvad kan tilpasses?

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt elektronisk udstyr og instrumentkabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​55×25 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles af 55×25 mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Interfaceåbninger + skærmvinduer + monteringshuller + gevindhuller + varmeafledningsspalter + riller + trin + logo

Alle kan bearbejdes efter kundetegninger.

Produktvalgsguide

Hvis dit printkort er tæt på 55 mm

55×25 mm er et ideelt valg — 55 mm bredde giver mere rigelig PCB-routingplads og mere side-by-side interface-layout og er 3 mm bredere end den almindelige 52 mm-specifikation.

Hvis din enhed indeholder mellemhøje komponenter

Højden på 25 mm kan rumme små transformatorer, elektrolytiske kondensatorer (20-22 mm), relæer og mellemhøje komponenter, velegnet til elektronisk udstyr, der kræver en vis intern lodret plads.

Hvis din enhed har brug for et slankt udseende

Højden på 25 mm bevarer et slankt udseende, mens den giver større indre plads end 15-22 mm-specifikationerne, balancerer æstetik og funktionel fuldstændighed.

Hvis du har brug for kompatibilitet med flere grænseflader

Bredden på 55 mm understøtter side-by-side layout af flere grænseflader såsom RJ45, luftfartsstik, BNC, USB og SMA antennegrænseflader, velegnet til kommunikations- og måleudstyr, der kræver omfattende grænseflader.

Hvis din enhed har brug for god varmeafledning

Aluminiumslegeringskabinettet har fremragende varmeledningsevne. Kombineret med det 55 mm brede design, kan det effektivt hjælpe interne komponenter med at sprede varmen.

Hvis PCB-længderne er forskellige

Profilen kan skæres efter produktlængde, og samme tværsnitsspecifikation kan tilpasses til produkter af forskellig længde.

Workshop Show

FAQ

1. Hvilke produkter passer 55×25 mm aluminiumskablet til?

55×25mm tilhører kategorien wide-body slanke aluminiumskabinetter, velegnet til strømmoduler, kommunikationsmoduler, trådløse platforme, instrumenter og målere, dataindsamlingsudstyr, industrielle controllere, afskærmningsbokse, signalforstærkere, strømforsyningskabinetter til køretøjer, videoservere osv. Bredden på 55 mm giver rigelig PCB-layoutplads til 5 mm, og har plads til en slanke 5 mm-komponenter. udseende.

2. Er 55×25mm længden af ​​kabinettet?

nr. 55×25mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Længden på 55 × 25 mm aluminiumsstrømforsyningskabinet kan skæres i overensstemmelse med det faktiske udstyr og PCB-længden.

3. Kan længden af ​​55×25 mm aluminiumskablet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan 25 mm højden rumme elektrolytiske kondensatorer?

Ja. Almindelige elektrolytiske kondensatorer er normalt 20-22 mm i højden, og den indvendige højde på 25 mm kan fuldt ud rumme dem. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

5. Hvad er forskellen mellem 55 mm bredde og 52 mm?

55 mm er 3 mm bredere end den almindelige 52 mm-specifikation, der kan rumme større PCB'er eller flere side-by-side interface-layouts, især velegnet til udstyr, der kræver bredere PCB'er eller multi-kanal input/output interfaces.

6. Kan der laves varmeafledningshuller på aluminiumskabinettet?

Ja. Boyuan Hardware kan bearbejde varmeafledningsspalter, ventilationshuller og andre varmeafledningsstrukturer i henhold til kundetegninger for at hjælpe udstyr med at sprede varme.

7. Kan SMA-antennegrænseflader bearbejdes?

CNC-bearbejdning kan udføres på de tilsvarende grænsefladepositioner i henhold til kundetegninger. Bredden på 55 mm kan rumme side-by-side layout af flere grænseflader. Om det er specifikt egnet til bearbejdning skal bekræftes i henhold til grænsefladedimensioner og kabinetstruktur.

8. Kan et printkort installeres?

Ja. 55×25 mm aluminiumskabinettet er standardudstyret med interne kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer. Tilsvarende monteringsstrukturer kan også designes efter printkortdimensioner og monteringsmetode.

9. Kan endeplader tilpasses?

Ja. Endepladernes dimensioner, hulpositioner og struktur kan bearbejdes i henhold til produktkrav.

10. Kan der laves et logo?

Ja. Logobearbejdningsmetoder såsom lasergravering eller silketryk kan vælges i henhold til produktkrav.

11. Kan der vælges forskellige farver?

Ja. Aluminiumskabinettet kan opnå forskellige udseendeeffekter gennem processer som anodisering, og farven kan tilpasses vilkårligt efter kundens krav.

12. Hvad hvis 55×25mm ikke er egnet til mit printkort?

Du kan sende os PCB-dimensionerne, produktstrukturen eller 3D-modellen. Boyuan Hardware kan hjælpe med at bekræfte, om 55×25mm-specifikationen er egnet i henhold til faktiske dimensioner, og kan også vælge andre aluminiumprofilspecifikationer eller udføre specialbearbejdning.
