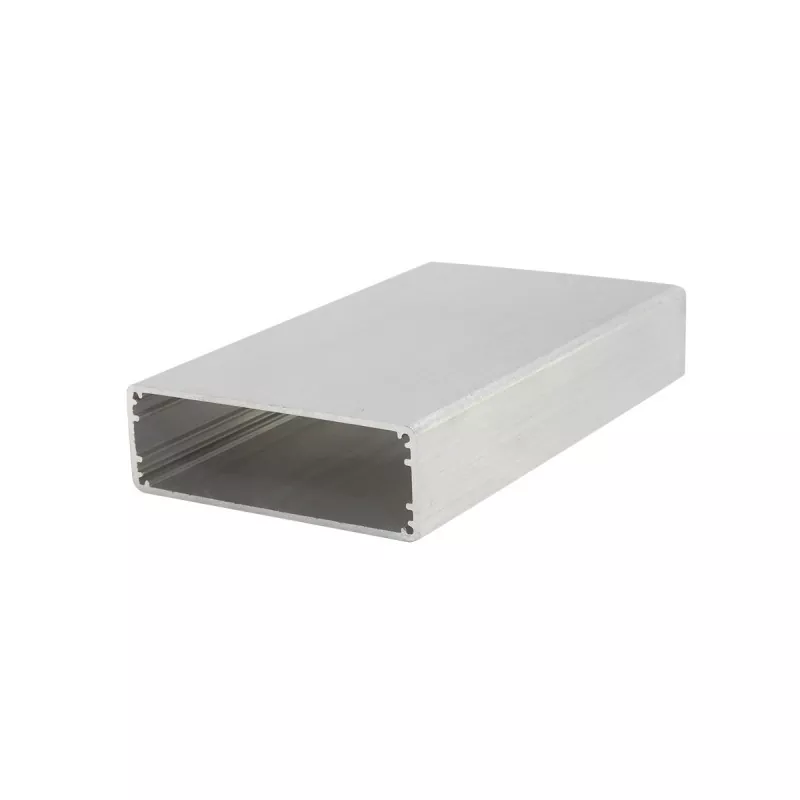

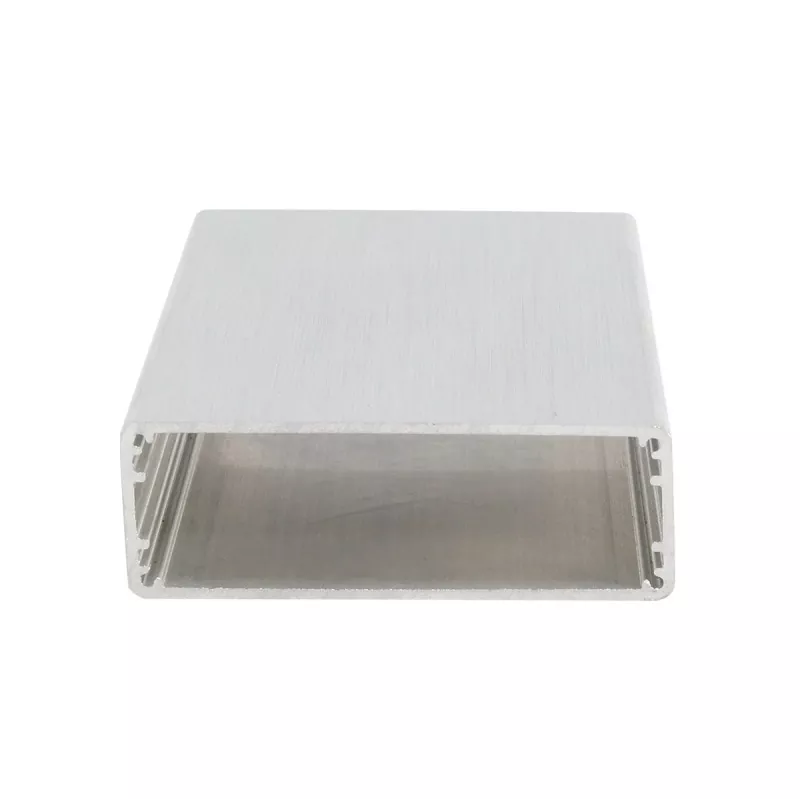

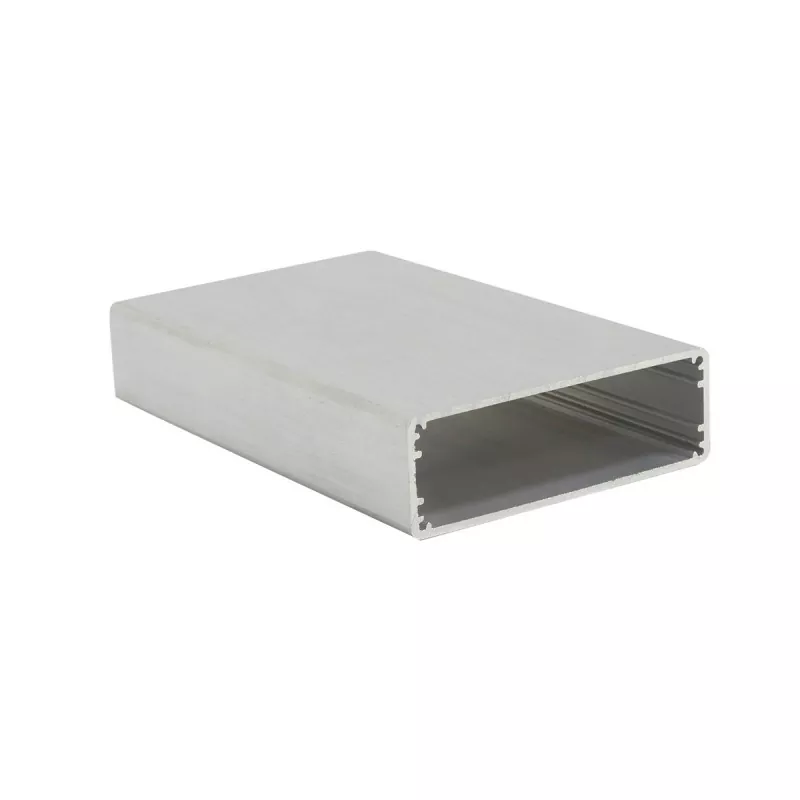

60×20mm GPS-sporing og kommunikation Aluminiumshus

Sammenlignet med plastikhuse giver aluminiumshuset bedre strukturel styrke og en metalfinish og understøtter CNC-bearbejdede grænseflader, monteringshuller, gevindhuller, SMA-antennehuller og varmeafledningsspalter. Boyuan Hardware, med over 20 års erfaring og en ~10.000㎡ fabrik, leverer skæring, CNC, boring, anboring, overfladebehandling, lasergravering, silketryk, inspektion og montering.

Kerne fordele

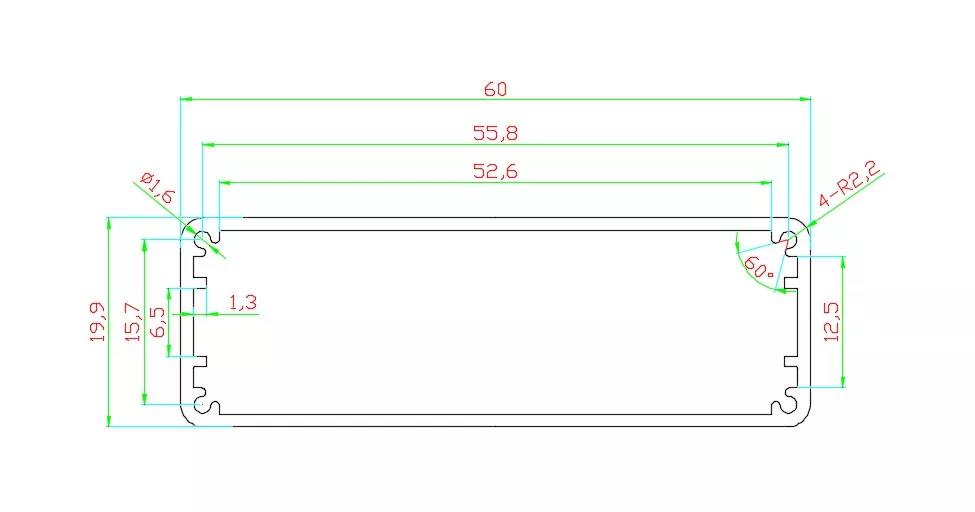

01 | 60×20 mm bredt og slankt design

Den 60 mm brede × 20 mm høje tværsnitsstørrelse giver rigelig emballageplads til elektronisk udstyr.

Bredden på 60 mm er bredere end de almindelige 52-58 mm specifikationer, den rummer større PCB-layouts og understøtter flere side-by-side funktionsmoduler og interfacedesign, der opfylder kravene til multi-kanal input/output layout; højden på 20 mm bevarer et slankt enhedsudseende, samtidig med at det giver rigelig komponentmonteringsplads, der kan rumme elektrolytiske kondensatorer (typisk 16-18 mm i højden), små transformere, relæer og mellemhøje komponenter, hvilket understøtter integrationsbehovene i relativt komplekse kredsløbssystemer.

02 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde. Denne struktur er især velegnet til elektroniske produkter, der kræver serieudvikling.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 60×20 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, RJ45, flystik, BNC-grænseflader, strømgrænseflader, SMA-antennegrænseflader osv.)
• Skruehuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Varmeafledningsåbninger og ventilationshuller
• Skærm vinduesåbninger
• Knaphuller og skiftehuller
• Monteringshuller og vægmonteringshuller
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

60×20 mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Effektiv varmeafledning

Aluminiumslegering har fremragende varmeledningsevne. Kombineret med det 60 mm brede design, kan det effektivt hjælpe interne komponenter med at sprede varme og forlænge udstyrets levetid.

07 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger som børstning, sandblæsning og anodisering kan der opnås forskellige udseendeeffekter, hvilket giver elektronisk udstyr et mere professionelt produktudseende.

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 60×20 mm aluminiumskabinet egnet til?

60×20 mm GPS-sporing og kommunikation Aluminiumshus tilhører kategorien wide-body slanke aluminiumskabinetter — 60 mm bredden rummer større PCB'er og flere side-by-side funktionsmoduler; højden på 20 mm bevarer et slankt udseende, mens den giver rigelig intern plads. Denne specifikation er meget udbredt i GPS-positionering, bilelektronik, kommunikation, instrumenter og målere, industriel kontrol, kraftelektronik og andre industrier.

1. GPS/GPRS Modules and Positioning Tracking Equipment

60×20mm er en ideel pakkeløsning til GPS/GPRS-moduler og positioneringssporingsudstyr:

• GPS/GPRS modul kabinetter
• Køretøjs GPS-trackere/køretøjsterminaler
• Enheder til positionering og sporing af aktiver
• Automotive motor trackere
• Udendørs positioneringsmoduler
• IoT positioneringsterminaler

Hvorfor er 60×20 mm velegnet til GPS-trackere? GPS-sporingsenheder har brug for et bredere PCB-layout for at kunne rumme GPS-moduler, kommunikationsmoduler, antenner og batterier. Bredden på 60 mm giver rigelig monteringsplads, og tykkelsen på 20 mm er velegnet til at skjule inde i køretøjer eller udstyr. Produkter som GPS-køretøjsterminaler og automobil GPS-positionering har høje standarder for varmeafledning og kabinetoverflade, som aluminiumslegeringskabinettet nøjagtigt opfylder.

2. Kommunikationsmoduler og trådløst udstyr

• Kommunikationsmoduler
• Trådløse platforme
• Signalkonverteringsmoduler
• Signalforstærker kabinetter
• Trådløse platformsterminaler
• Dataoverførselsmoduler
• Video servere
• Routere, trådløse modtagere
• Optiske transceiver kabinetter

Bredden på 60 mm er bredere end almindelige specifikationer og rummer flere antennegrænseflader og kommunikationsgrænseflader placeret side om side.

3. Instrumenter, målere og måleudstyr

• Instrument- og målerkabinetter
• Instrumenter til dataindsamling
• Signalgenerator kabinetter
• Test udstyr
• Præcisionsmåleinstrumenter

Aluminiumslegeringskabinettet giver god beskyttelse af instrumenter og målere, reducerer påvirkningen af ​​unødvendige eksterne miljøfaktorer og forlænger derved deres levetid.

4. Afskærmningsbokse og anti-interferensapplikationer

60 × 20 mm aluminiumskabinet kan tjene som en god elektromagnetisk afskærmningsløsning:

• Elektroniske afskærmningsbokse
• Kabinetter til anti-interferensenheder
• Højfrekvent modulafskærmning
• Præcisionskredsløbsbeskyttelsesbokse

Selve aluminiumslegeringsmaterialet har god elektromagnetisk afskærmningsydelse, hvilket effektivt forhindrer elektromagnetisk interferens.

5. Strømmoduler

• Kabinetter til køretøjets strømforsyning
• Inverter kabinetter
• Ensretterhuse i aluminium
• DC-DC konverter moduler
• Skift af strømforsyningsmoduler

6. Industrielle kontrol- og automationsmoduler

• Industrielle controllere
• Programmerbare logiske kontroller (PLC) moduler
• Motion control moduler
• I/O udvidelsesmoduler
• Automationskontroludstyr

7. Medicinsk udstyr

• Indhegninger til medicinsk udstyr
• Test af moduler
• Overvågningsudstyrsmoduler
• Bærbare medicinske instrumenter

8. Højttaleranlæg og lydudstyr

• Udstyr til højttaleranlæg
• Forstærkerkredsløb
• Lydudstyr

Hvad kan tilpasses til 60×20 mm aluminiumskab?

Produktvalgsguide

Hvis dit printkort er tæt på 60 mm

60×20 mm er et ideelt valg — 60 mm bredde giver mere rigelig PCB-routingplads og mere side-by-side interface-layout og er bredere end de almindelige 52-58 mm specifikationer.

Hvis din enhed er et GPS/GPRS-modul eller positioneringssporing

60×20 mm er en klassisk størrelsesspecifikation til GPS-køretøjsterminaler og positionssporingsudstyr. Bredden på 60 mm rummer GPS-moduler, kommunikationsmoduler og batterier, og tykkelsen på 20 mm er velegnet til skjult montering i køretøjer.

Hvis din enhed indeholder mellemhøje komponenter

Højden på 20 mm kan rumme elektrolytiske kondensatorer (16-18 mm), små transformere, relæer og mellemhøje komponenter, velegnet til elektronisk udstyr, der kræver en vis intern lodret plads.

Hvis din enhed har brug for et slankt udseende

Højden på 20 mm bevarer et slankt udseende, mens den giver rigelig indvendig plads, balancerer æstetik og funktionel fuldstændighed.

Hvis du har brug for kompatibilitet med flere grænseflader

Bredden på 60 mm understøtter side-by-side layout af flere grænseflader såsom RJ45, luftfartsstik, BNC, USB og SMA antennegrænseflader, velegnet til kommunikations- og måleudstyr, der kræver omfattende grænseflader.

Hvis din enhed har brug for god varmeafledning

Aluminiumslegeringskabinettet har fremragende varmeledningsevne. Kombineret med det 60 mm brede design, kan det effektivt hjælpe interne komponenter med at sprede varmen.

Hvis PCB-længderne er forskellige

Profilen kan skæres efter produktlængde, og samme tværsnitsspecifikation kan tilpasses til produkter af forskellig længde.

Workshop Show

FAQ

1. Hvilke produkter er 60×20 mm aluminiumskablet egnet til?

60×20 mm tilhører kategorien wide-body slanke aluminiumskabinetter. Kerneapplikationer omfatter GPS/GPRS-moduler, køretøjsterminaler, positioneringssporingsenheder, kommunikationsmoduler, signalforstærkere, instrumenter og målere, afskærmningsbokse, videoservere, trådløse platforme, inverterkabinetter osv. Bredden på 60 mm giver rigelig plads til printkortlayout, og 20 mm højden rummer et slankt udseende, samtidig med at komponenterne opretholdes.

2. Er 60×20 mm længden af ​​kabinettet?

nr. 60×20mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Kan længden af ​​60×20 mm aluminiumskabinet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan 20 mm højden rumme elektrolytiske kondensatorer?

Ja. Almindelige elektrolytiske kondensatorer er normalt 16-18 mm i højden, og den indvendige højde på 20 mm kan fuldt ud rumme dem. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

5. Hvad er forskellen mellem 60 mm bredde og 52-58 mm?

60 mm er bredere end de almindelige 52-58 mm specifikationer, der kan rumme større PCB'er eller flere side-by-side interfacelayouts, især velegnet til udstyr, der kræver bredere PCB'er eller multi-kanal input/output interfaces, såsom GPS-moduler og kommunikationsmoduler.

6. Er 60×20 mm egnet til GPS-køretøjsterminaler?

Meget velegnet. GPS-køretøjsterminaler har brug for et bredere PCB-layout for at kunne rumme positioneringsmoduler og kommunikationsmoduler. Bredden på 60 mm giver rigelig plads, tykkelsen på 20 mm er velegnet til skjult montering i køretøjer, og kabinettet i aluminiumslegering opfylder kravene til varmeafledning.

7. Kan der laves varmeafledningshuller på aluminiumskabinettet?

Ja. Boyuan Hardware kan bearbejde varmeafledningsspalter, ventilationshuller og andre varmeafledningsstrukturer i henhold til kundetegninger for at hjælpe udstyr med at sprede varme.

8. Kan SMA-antennegrænseflader bearbejdes?

CNC-bearbejdning kan udføres på de tilsvarende grænsefladepositioner i henhold til kundetegninger. Bredden på 60 mm kan rumme side-by-side layout af flere grænseflader. Om det er specifikt egnet til bearbejdning skal bekræftes i henhold til grænsefladedimensioner og kabinetstruktur.

9. Kan et printkort installeres?

Ja. 60×20 mm GPS-sporings- og kommunikationshus i aluminium er standardudstyret med interne kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer. Tilsvarende monteringsstrukturer kan også designes efter printkortdimensioner og monteringsmetode.

10. Kan endeplader tilpasses?

Ja. Endepladernes dimensioner, hulpositioner og struktur kan bearbejdes i henhold til produktkrav.
