55×15 mm ultraslankt elektronisk elektronisk kabinet af aluminium til smartenheder

Interne kortpladser gør det muligt for printkortet at glide ind og fastgøres uden ekstra skruer, og accepterer standard 1,6 mm-kort og SMD-komponenter. Sammenlignet med plastikhuse giver det 55 × 15 mm ultraslanke aluminium elektroniske kabinet til smarte enheder bedre strukturel styrke og en metalfinish og understøtter CNC-bearbejdede grænseflader, indikatorhuller, knaphuller og varmeafledningsstrukturer. Boyuan Hardware, med over 20 års erfaring og en ~10.000㎡ fabrik, leverer skæring, CNC, boring, anboring, overfladebehandling, lasergravering, silketryk, inspektion og montering.

Produktfordele

01 | 55 × 15 mm ultra-bredt og ultratyndt design

Den 55 mm brede × 15 mm høje tværsnitsstørrelse giver en ekstremt slank emballageløsning til ultratynde smartenheder.

Bredden på 55 mm er bredere end den almindelige 52 mm-specifikation, den rummer større printkortlayout og understøtter flere side-by-side funktionsmoduler og interfacedesign; den 15 mm ultratynde højde er en af ​​de tyndeste specifikationer, der i øjeblikket er tilgængelige i aluminiumskabsindustrien, hvilket giver enheder en kortlignende ultratynd profil og i høj grad forbedrer produktkvalitetsopfattelsen og den teknologiske appel. Tykkelsen på 15 mm kan rumme standard 1,6 mm tykke PCB'er og overflademonterede komponenter, hvilket gør den til det bedste valg til LED-strimmelcontrollere og andre ultratynde enheder.

02 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer. Højden på 15 mm er præcist designet til at rumme standard 1,6 mm tykke printkort og overflademonterede komponenter.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 55×15 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interface-åbninger (USB, Type-C, DC-strømgrænseflader, klemrækker osv.)
• Blinklys huller
• Knaphuller
• Monteringshuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Varmeafledningsstrukturer
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

55×15mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Effektiv varmeafledning

Aluminiumslegering har fremragende varmeledningsevne. Kombineret med det 55 mm brede design og den store varmeafledningsoverflade på selve aluminiumskabinettet, kan det effektivt hjælpe interne strømenheder med at sprede varme og forlænge levetiden for LED-controllere og andet udstyr.

07 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger såsom børstning, sandblæsning og anodisering kan forskellige udseendeeffekter opnås, hvilket giver ultratynde enheder en mere raffineret produkttekstur.

08 | Velegnet til indlejret installation

Den 15 mm ultratynde tykkelse gør 55×15 mm aluminiumskabinettet meget velegnet til indlejret installation i snævre rum - såsom inde i LED-strimmelkanaler, indvendige vægge, indvendige møbler og indvendigt udstyr - uden at optage ekstra plads.

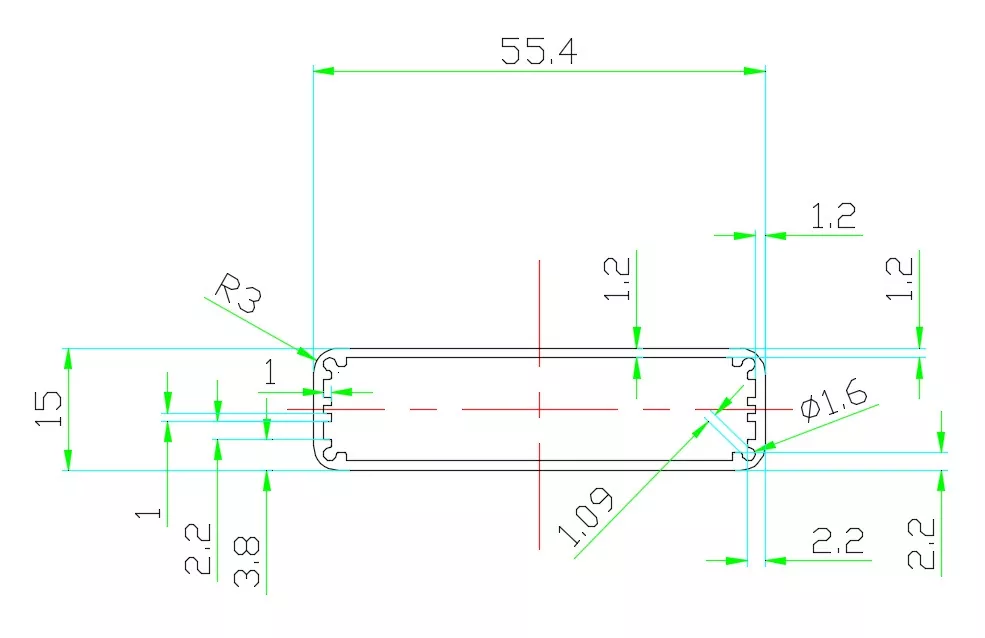

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 55 × 15 mm aluminiumskabinet egnet til?

55×15 mm hører til kategorien ultra-brede og ultratynde aluminiumskabinetter — 55 mm-bredden rummer større printkort og flere side-by-side funktionsmoduler, og 15 mm højden opnår en kortlignende ultratynd profil. Den 15 mm ultratynde højde er kerneegenskaben i denne specifikation, hvilket gør det til et af de tyndeste aluminiumskabe i branchen, især velegnet til ultratynde smarte enheder og LED-kontrolprodukter med ekstreme tykkelseskrav.

1. LED Strip-controllere og lysdæmpere

55×15mm er en ideel emballageløsning til LED-strimmel-controllere:

• LED strip controllere
• RGB/RGBW dæmpningscontrollere
• DMX512 dekodere
• SPI signalforstærkere
• 0-10V/PWM lysdæmpere
• Smarte lysstyringsmoduler
• Ensfarve/farve LED-controllere
• Konstant spænding/konstant strøm LED-drivermoduler

Hvorfor er 55×15 mm velegnet til LED-strimmel-controllere? LED strip-controllere skal normalt installeres side om side med LED-kanalen eller indlejres i strip-kanalen, hvor installationspladsen er yderst begrænset. Den 15 mm ultratynde højde gør, at controlleren nemt kan placeres inde i en standard LED-kanal (almindeligvis 12-16 mm i højden) eller fastgøres på bagsiden af ​​strimlen uden at stikke ud fra overfladen. Bredden på 55 mm kan rumme et bredere printkort, der understøtter side-by-side layout af flere output-interfaces (RGBW fire kanaler). Aluminiumslegeringskabinettet hjælper med at sprede varme fra driverchippen og MOS-transistorer, hvilket forlænger controllerens levetid. Sammenlignet med 52×13 mm-specifikationen er 55×15 mm bredere og lidt højere og rummer lidt højere komponenter med bredere anvendelighed.

2. Elektroniske prisskilte og elektroniske etiketter

• Supermarked elektroniske prisskilte
• Lager elektroniske etiketter
• Smarte hyldeetiketter
• ESL elektroniske hyldelabels
• Detaildisplayetiketter

Hvorfor er 55×15 mm velegnet til elektroniske prisskilte? Elektroniske prisskilte skal fastgøres til hyldekanter, med ekstremt høje krav til tykkelse. Den 15 mm ultratynde tykkelse gør, at prisskiltet næsten ikke fylder nogen hyldeplads, og bredden på 55 mm kan rumme større elektroniske papirskærme (såsom 4,2 tommer/5,8 tommer osv.) og styrekort.

3. Trådløse opladere

• Trådløse stationære opladere
• Bil trådløse opladningsmoduler
• Indbyggede trådløse opladningspuder
• Trådløse opladningspaneler til flere enheder

Bredden på 55 mm kan rumme en standard trådløs opladningsspole (ca. 45-50 mm i diameter), og tykkelsen på 15 mm muliggør et ultratyndt opladerdesign.

4. Ultratynde sensormoduler

• Ultratynde fotoelektriske sensorer
• Infrarøde menneskelige kropssensormoduler
• Belysningsstyrke sensorer
• Temperatur- og fugtsensorer
• Ultralydsafstandsmålemoduler
• PM2.5 detektionsmoduler

5. Bluetooth Beacons og positioneringsmærker

• Bluetooth beacons
• Indendørs positioneringsmærker
• Aktivsporingstags
• Anti-tabte enheder

Den 15 mm ultratynde tykkelse gør, at mærket nemt kan fastgøres til vægge, hylder og udstyrsoverflader.

6. Smart Sockets og Smart Switch Paneler

• Smarte stikdåser
• WiFi smart switch moduler
• Zigbee/Z-wave kontrolmoduler
• Smart home kontrolpaneler

Bredden på 55 mm matcher standard paneldimensioner, og den 15 mm ultratynde tykkelse gør det muligt for panelet at opnå en ekstremt slank profil.

7. LED Display kontrolkort

• Små LED kontrolkort
• Vis modtagende kort
• Asynkrone kontrolkort

8. Ultratynde strømforsyninger og adaptere

• Ultratynde strømadaptere
• LED driver strømforsyninger
• Hurtig opladning modul kabinetter
• DC-DC konverteringsmoduler

9. Smart Home kontrolmoduler

• Smarte gardinkontrolmoduler
• Smarte lysstyringsmoduler
• Miljøovervågningsterminaler

Hvad kan tilpasses til 55 × 15 mm aluminiumskab?

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt udstyr og smart home kabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​55×15 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles af 55×15 mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Interfaceåbninger + indikatorlyshuller + knaphuller + varmeafledningsåbninger + monteringshuller + riller + trin + logo

Alle kan bearbejdes efter kundetegninger.

Produktvalgsguide

Hvis din enhed har ekstreme tykkelseskrav

15 mm er en af ​​de tyndeste specifikationer, der i øjeblikket er tilgængelige i aluminiumskabsindustrien, velegnet til LED-strimmelcontrollere, elektroniske prisskilte, trådløse opladere og andre produkter med ekstremt høje tykkelseskrav.

Hvis dit printkort er tæt på 55 mm

55 × 15 mm er et ideelt valg - 55 mm bredden giver rigelig PCB-routingplads og funktionsmodullayout og er 3 mm bredere end 52 mm-specifikationen og rummer større PCB'er.

Hvis du skal installere inde i en LED-kanal

Den 15 mm ultratynde højde matcher standard LED-kanaldimensioner (almindeligvis 12-16 mm i højden), hvilket gør det muligt for controlleren at passe perfekt inde i LED-kanalen uden at stikke ud fra overfladen.

Hvis du har brug for indlejret installation

Den 15 mm ultratynde tykkelse er velegnet til installation i snævre rum - inde i LED-kanaler, inde i vægge, inde i møbler, indvendigt udstyr osv. - uden at optage ekstra plads.

Hvis du skal fastgøres til en hylde eller væg

Den 15 mm ultratynde tykkelse gør, at enheden nemt kan fastgøres til hyldekanter og vægoverflader, optager ingen plads og ser pæn og elegant ud.

Hvis PCB-længderne er forskellige

Profilen kan skæres efter produktlængde, og samme tværsnitsspecifikation kan tilpasses til produkter af forskellig længde.

Workshop Show

FAQ

1. Hvilke produkter er 55×15 mm aluminiumskablet egnet til?

55×15 mm tilhører kategorien ultrabrede og ultratynde aluminiumskabe. Kerneapplikationer omfatter LED-strimmel-controllere, elektroniske prisskilte, trådløse opladere, Bluetooth-beacons, ultratynde sensorer, smarte sockets, smart switch-paneler, displaykontrolkort osv. Den 15 mm ultratynde højde er et af de tyndeste aluminiumskabinetter i branchen, velegnet til ultratynde smartenheder med ekstreme tykkelseskrav.

2. Er 55×15mm længden af ​​kabinettet?

nr. 55×15mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Er 55×15mm velegnet til LED strip controllere?

Meget velegnet. Den 15 mm ultratynde højde kan nemt passe ind i standard LED-kanaler (almindeligvis 12-16 mm i højden), og 55 mm bredden kan rumme et bredt controller-printkort og flere udgangsgrænseflader. Aluminiumslegeringskabinettet hjælper med at sprede varme fra driverchippen og MOS-transistorer, hvilket gør det til den ideelle pakkeløsning til LED-controllere.

4. Kan længden af ​​55×15 mm aluminiumskabinet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

5. Kan 15 mm højden rumme et printkort?

Ja. Højden på 15 mm er præcist designet til at rumme standard 1,6 mm tykke printkort og overflademonterede komponenter. Specifik bekræftelse er nødvendig i henhold til din PCB-tykkelse og komponenthøjde.

6. Hvad er forskellen mellem 55 mm bredde og 52 mm?

55 mm er 3 mm bredere end den almindelige 52 mm-specifikation, der kan rumme større PCB'er eller flere side-by-side interface-layouts, især velegnet til LED-controllere, der kræver bredere printkort eller flere outputkanaler.

7. Kan der laves et Type-C-interfacehul på aluminiumskabinettet?

Ja. Boyuan Hardware kan præcist bearbejde forskellige grænsefladeåbninger såsom Type-C, USB og DC strømgrænseflader i henhold til kundetegninger.

8. Kan der laves et logo?

Ja. Logobearbejdningsmetoder såsom lasergravering eller silketryk kan vælges i henhold til produktkrav.

9. Kan der vælges forskellige farver?

Ja. Det 55 × 15 mm ultraslanke aluminium elektroniske kabinet til smarte enheder kan opnå forskellige udseendeeffekter gennem processer som anodisering, og farven kan tilpasses vilkårligt i henhold til kundens krav.

10. Kan der tages prøver først?

Prøvebearbejdning kan udføres i henhold til projektets krav. Det anbefales at bekræfte prøvens dimensioner, hulpositioner, samling og overfladeeffekt før masseproduktion.
