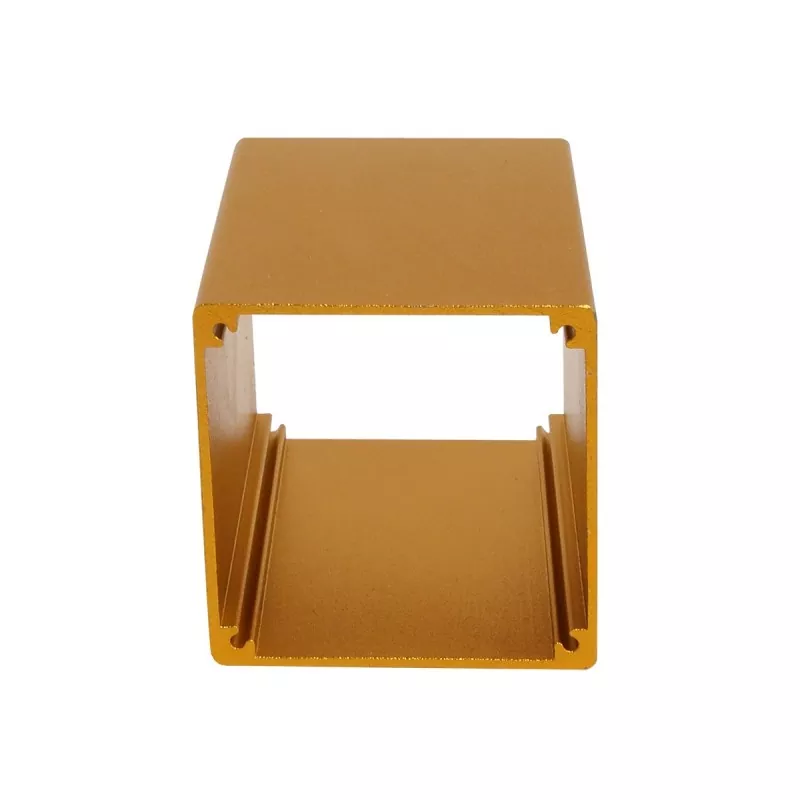

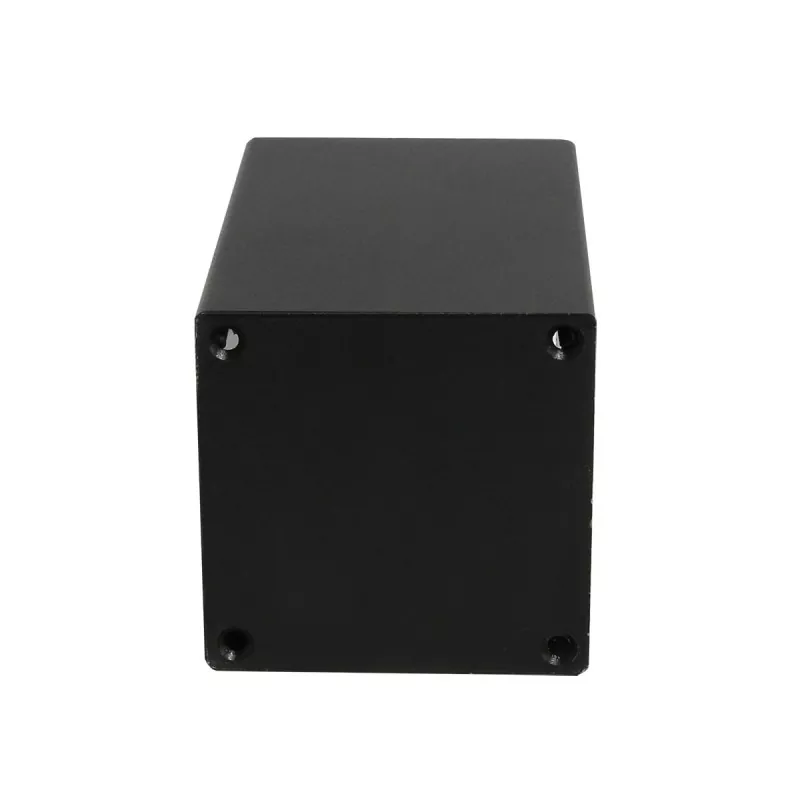

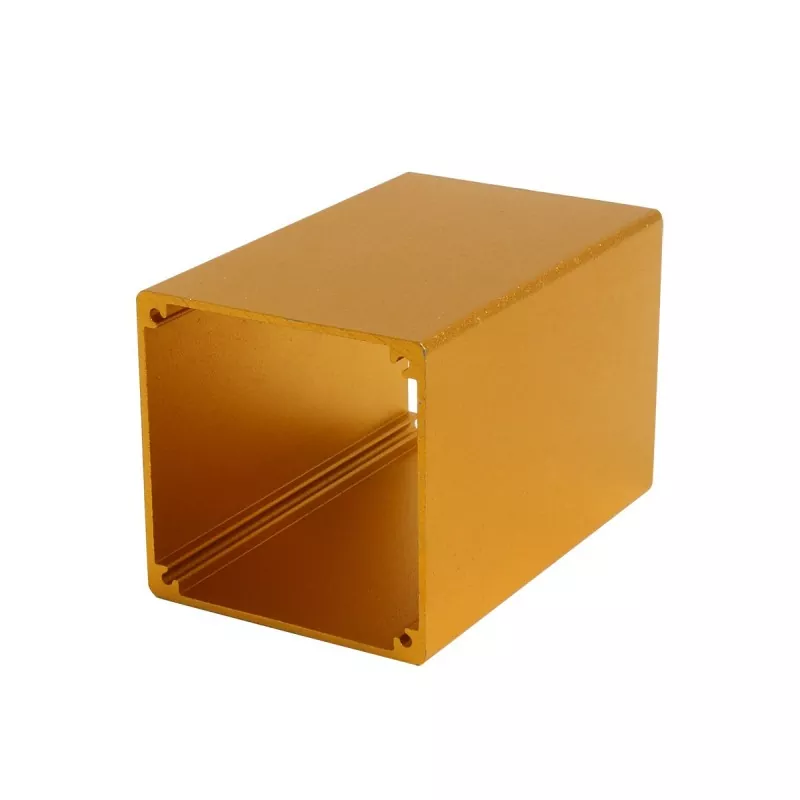

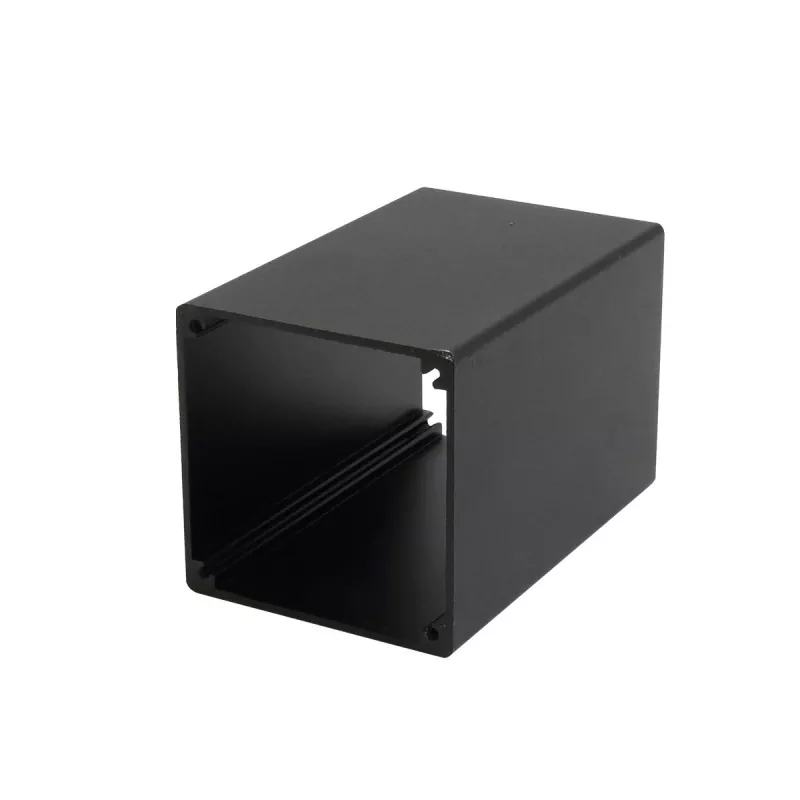

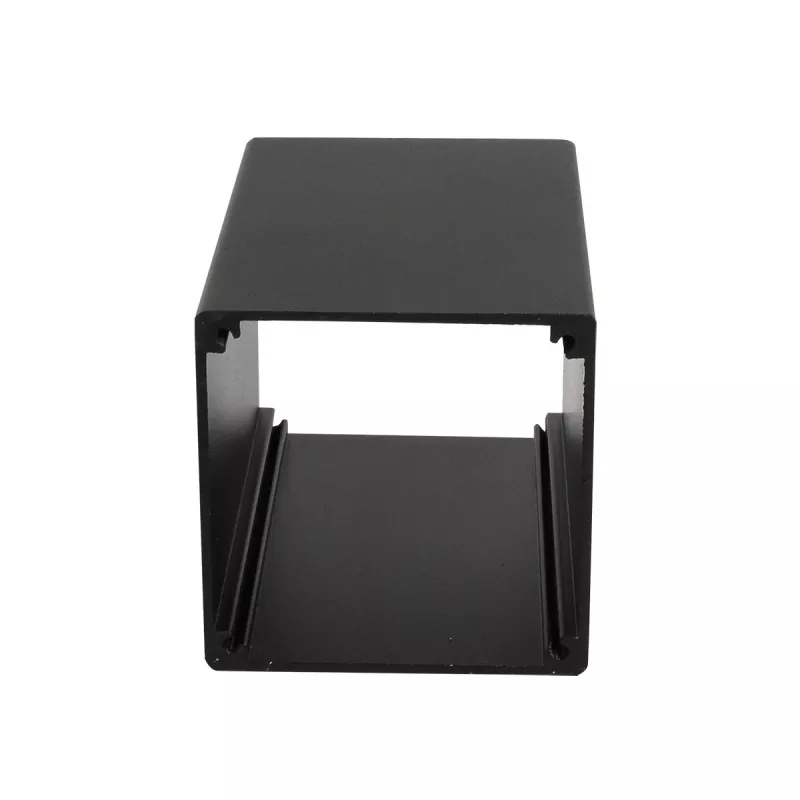

52×52mm aluminium industriel kontrolboks kabinet

Boyuan 52 × 52 mm Aluminium Industrial Control Box-kabinet er et mellemstort elektronisk enhedshus fremstillet med en aluminiumslegeringsekstruderingsstruktur med en ekstern tværsnitsstørrelse på 52 mm (bredde) × 52 mm (højde), og længden kan tilpasses vilkårligt i henhold til de faktiske udstyrskrav.

Produktet er dannet af aluminiumsprofilekstrudering, med en fast hovedlegemetværsnitsstørrelse. Det kan skæres i henhold til den faktiske længde af udstyret, og den endelige montering afsluttes gennem endeplader, CNC-bearbejdning og andre understøttende processer. Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Det indre af huset er designet med standard kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer, hvilket i høj grad forbedrer samlingseffektiviteten.

Sammenlignet med plastkasser har aluminiumslegeringskabinetter bedre strukturel styrke og en metaltekstur og kan opnå brugerdefinerede strukturer såsom grænseflader, monteringshuller, gevindhuller og slidser gennem CNC-bearbejdning.

Kerne fordele

01 | 52×52mm Square Large Space

Den 52 mm brede × 52 mm høje kvadratiske tværsnitsstørrelse giver rigelig intern plads til mellemstort elektronisk udstyr.

Bredden på 52 mm kan rumme bredere PCB-layouts og side-by-side design af flere grænseflader, der understøtter multi-kanal input/output grænsefladelayouts; højden på 52 mm giver ekstremt stor komponentmonteringsplads, kan rumme højere komponenter såsom store elektrolytiske kondensatorer, transformere, køleplader, relæer og induktorer, og understøtter også flerlags PCB-stabling eller højeffekt enhedsmontering med store køleplader.

02 | Firkantet tværsnit, fleksibel installation

Det kvadratiske tværsnitsdesign på 52×52 mm giver kabinettet større fleksibilitet under installationen. Monteringsretningen kan justeres vilkårligt i henhold til krav til udstyrsplads, tilpasset forskellige montagescenarier og krav til udstyrslayout.

03 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde. Denne struktur er især velegnet til elektroniske produkter, der kræver serieudvikling.

04 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer. Højden på 52 mm kan rumme flerlags PCB-stabling eller højeffektenheder med store køleplader, hvilket giver en pålidelig emballageløsning til højeffekts elektronisk udstyr.

05 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 52×52 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, RJ45, flystik, BNC-grænseflader, strømgrænseflader, DB9 osv.)
• Skruehuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Varmeafledningsåbninger og ventilationshuller
• Skærm vinduesåbninger
• Knaphuller og skiftehuller
• DIN-skinne monteringshuller
• Vægmonteringshuller
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

06 | Længde kan tilpasses til produktet

52×52mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

07 | Effektiv varmeafledning

Den termiske ledningsevne af aluminiumslegering er omkring 200W/(m·K). Kombineret med det store kabinet og rigelig indre plads på 52×52 mm, kan den effektivt lede og aflede varme genereret af interne komponenter. Til højeffektudstyr er selve aluminiumskabinettet en effektiv køleplade, som kan forlænge udstyrets levetid.

08 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger som børstning, sandblæsning og anodisering kan der opnås forskellige udseendeeffekter, hvilket giver elektronisk udstyr et mere professionelt produktudseende.

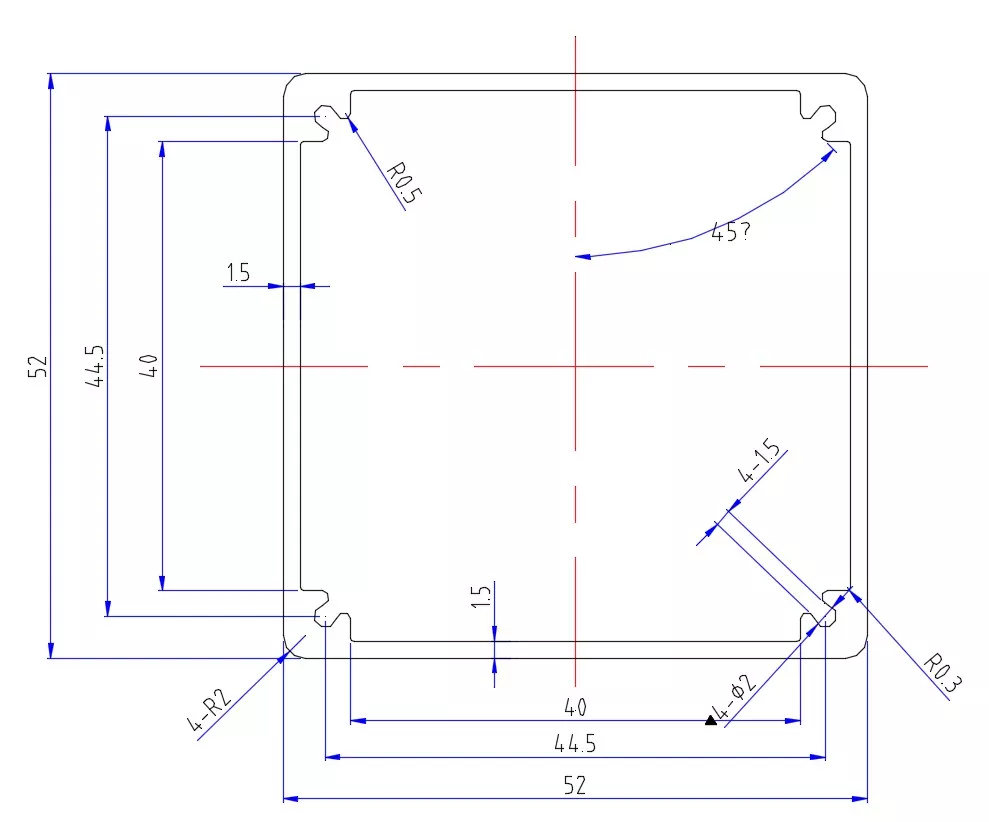

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 52 × 52 mm aluminiumskabinet egnet til?

52×52 mm tilhører kategorien af ​​aluminiumskabe med store pladser - 52 mm bredde og 52 mm højde danner et kvadratisk tværsnit, hvilket giver ekstremt rigelig intern plads, der kan rumme større PCB'er, højere komponenter og store køleplader. Højden på 52 mm er kerneegenskaben, der adskiller denne specifikation fra andre størrelser, hvilket gør den i stand til at bære mellemstort elektronisk udstyr med større kraft, højere komponenter og mere komplekse funktioner, hvilket gør det til et ideelt emballagevalg til industriel kontrol og strømudstyr.

1. Industriel kontrolchassis og industrielle controllere

Designet med stort rum på 52×52 mm er meget velegnet til industrielle kontrolprodukter:

• Industriel kontrol computer chassis
• Programmerbare logiske kontroller (PLC) moduler
• Motion control moduler
• Industrielle IoT-gateways
• Automation kontrolbokse
• Robot kontrol moduler
• Edge computerenheder

2. Invertere og servodrev

• Inverter kabinetter
• Servodrev moduler
• Motordrev controllere
• Trinmotor drivere

3. Strømmoduler

Designet med stor plads på 52×52 mm er meget velegnet til forskellige højstrømsforsyningsprodukter:

• Skift af strømforsyningsmoduler
• Industrielle strømadaptere
• Kabinetter til køretøjets strømforsyning
• Inverter kabinetter
• Ensretterhuse i aluminium
• DC-DC konverter moduler
• UPS strømforsyningsmoduler
• Oplader moduler
• Batteristyringssystem (BMS) kabinetter
• Supercapacitor modul kabinetter
• Fotovoltaiske invertermoduler

4. Effektforstærkere og lydudstyr

• Højeffekt lydeffektforstærkere
• Professionelle forstærker kabinetter
• RF effektforstærkere
• Bilforstærkermoduler
• Stage audio forstærker moduler

5. Kommunikationsbasestationer og netværksudstyr

• Kommunikationsbasestationsmoduler
• Signalforstærkere/repeatere
• 5G kommunikationsmoduler
• Datatransmissionsenheder (DTU)
• Fiberoptiske transceivere
• Industrielle afbrydermoduler
• Router kabinetter
• Trådløst broudstyr

6. Måleinstrumenter og testudstyr

• Oscilloskop moduler
• Signalgenerator kabinetter
• Instrumenter til dataindsamling
• Effektanalysatorer
• Spektrum analyse moduler
• Instrumenter til test af hårdhed
• Ultralydstestudstyr
• Flowmåler/niveaumåler kabinetter
• Multimeter moduler
• Præcisionsmåleinstrumenter

7. Medicinsk testudstyr

• Medicinske testmoduler
• Overvågningsudstyr
• Bærbare medicinske instrumenter
• Fysioterapi udstyr moduler
• Biosignalopsamlingsmoduler
• Medicinsk billeddannende udstyrsmoduler

8. Varmeafleder integrerede applikationer

52×52 mm aluminiumskabinet kan bruges i kombination med store køleplader:

• Højeffekt LED-driverkabinetter
• Power elektroniske moduler
• Motorstyringer
• Opladningsmoduler til elbiler
• Solar inverter moduler

9. Afskærmningsbokse og anti-interferensapplikationer

• Præcisionsinstrument afskærmningsbokse
• Højfrekvent modulafskærmning
• Medicinsk elektronisk afskærmning
• Afskærmning af militær kvalitet

Aluminiumslegeringsmaterialet giver fremragende elektromagnetisk afskærmningsydelse, og det store rum på 52 × 52 mm kan rumme store kredsløbssystemer, hvilket effektivt forhindrer elektromagnetisk interferens.

Hvad kan tilpasses til 52 × 52 mm aluminiumskab?

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt elektronisk udstyr og instrumentkabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​52×52 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles af 52×52 mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Interface åbninger + skærmvinduer + monteringshuller + gevindhuller + varmeafledningsåbninger + DIN-skinne monteringshuller + vægmonteringshuller + riller + trin + logo

Alle kan bearbejdes efter kundetegninger.

Workshop Show

FAQ

1. Hvilke produkter passer 52×52 mm aluminiumskablet til?

52×52mm tilhører kategorien af ​​aluminiumskabe med store pladser, velegnet til industrielt styrechassis, effektmoduler, invertere, servodrev, effektforstærkere, kommunikationsbasestationsudstyr, måleinstrumenter, medicinsk testudstyr, motordrevmoduler, batteristyringssystemer osv. Det firkantede store rum på 52 mm × 52 mm høje komponenter kan rumme og store varmeaftagere.

2. Er 52×52mm længden af ​​kabinettet?

nr. 52×52mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Kan længden af ​​52×52 mm aluminiumskabinet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan 52 mm højden rumme store elektrolytiske kondensatorer og transformere?

Ja. Store elektrolytiske kondensatorer er normalt 35-45 mm i højden, og den indvendige højde på 52 mm kan fuldt ud rumme dem, med margen tilbage til montering. Små transformatorer kan også nemt anbringes. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

5. Understøtter den DIN-skinnemontering?

Ja. Boyuan Hardware kan bearbejde DIN-skinnemonteringshuller på aluminiumskabinettet i henhold til kundens krav, hvilket letter installationen af ​​industrielle kontrolmoduler i distributionsskabe.

6. Kan der installeres en stor køleplade?

Ja. Det store indre rum på 52×52 mm kan rumme store køleplader, og kombineret med det store areal af aluminiumslegering giver det en fremragende varmeafledningsløsning til højeffektudstyr.

7. Kan der laves varmeafledningshuller på aluminiumskabinettet?

Ja. Boyuan Hardware kan bearbejde varmeafledningsspalter, ventilationshuller, varmeafledningsribber og andre varmeafledningsstrukturer i henhold til kundetegninger for at hjælpe højeffektudstyr med at sprede varme.

8. Kan grænseflader såsom flystik, BNC og DB9 bearbejdes?

CNC-bearbejdning kan udføres på de tilsvarende grænsefladepositioner i henhold til kundetegninger. Bredden på 52 mm kan rumme side-by-side layout af flere grænseflader. Om det er specifikt egnet til bearbejdning skal bekræftes i henhold til grænsefladedimensioner og kabinetstruktur.

9. Kan et printkort installeres?

Ja. 52 × 52 mm aluminiums industrikontrolbokskabinet er standardudstyret med interne kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte. Højden på 52 mm understøtter flerlags PCB eller højeffekt enhedsmontering med store køleplader. Tilsvarende monteringsstrukturer kan også designes efter printkortdimensioner og monteringsmetode.

10. Kan endeplader tilpasses?

Ja. Endepladernes dimensioner, hulpositioner og struktur kan bearbejdes i henhold til produktkrav.

11. Kan der laves et logo?

Ja. Logobearbejdningsmetoder såsom lasergravering eller silketryk kan vælges i henhold til produktkrav.

12. Kan der vælges forskellige farver?

Ja. Aluminiumskabinettet kan opnå forskellige udseendeeffekter gennem processer som anodisering, og farven kan tilpasses vilkårligt efter kundens krav.

13. Hvad hvis 52×52mm ikke er egnet til mit PCB?

Du kan sende os PCB-dimensionerne, produktstrukturen eller 3D-modellen. Boyuan Hardware kan hjælpe med at bekræfte, om 52×52mm-specifikationen er egnet i henhold til faktiske dimensioner, og kan også vælge andre aluminiumsprofilspecifikationer eller udføre specialbearbejdning.

14. Kan der tages prøver først?

Prøvebearbejdning kan udføres i henhold til projektets krav. Det anbefales at bekræfte prøvens dimensioner, hulpositioner, samling og overfladeeffekt før masseproduktion.

Hvorfor vælge Boyuan Hardware?

For producenter af elektronisk udstyr er det vigtigere, om leverandøren kan gennemføre understøttende bearbejdning såsom længde, endeplader, interfaceåbninger, skærmvinduer, monteringshuller, varmeafledningsstrukturer, DIN-skinnemonteringshuller, vægmonteringshuller, PCB-strukturer, overfladebehandling og logoer i henhold til det aktuelle produkt.

Boyuan har fokuseret på aluminiumskabs- og aluminiumchassisindustrien i over 20 år, med cirka 10.000 kvadratmeter produktionsfabriksplads, der leverer tilpasset bearbejdning af aluminiumskabe.

Fra standard 52×52 mm aluminiumsprofil til det CNC-bearbejdede færdige elektroniske kabinet, kan vi bearbejde i henhold til kundens produktkrav.

Hvis du leder efter et 52×52 mm aluminiums industriel kontrolbokskabinet, er du velkommen til at sende dine PCB-mål, produkttegninger eller 3D-modeller.

Vi kan bekræfte specifikationen, bearbejdningsmetoden og tilpasningsplanen i henhold til din produktstruktur.
