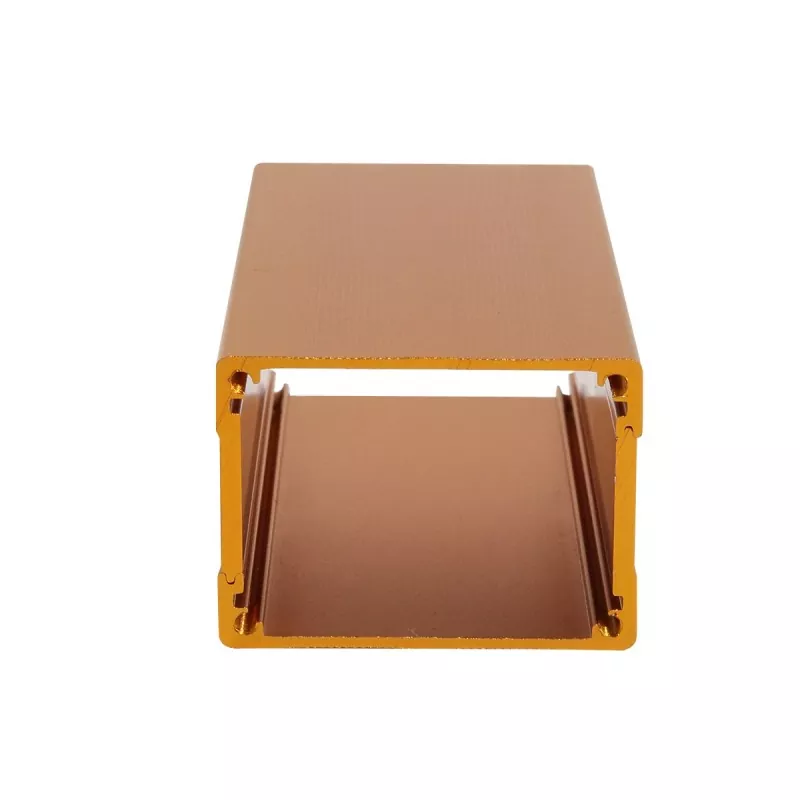

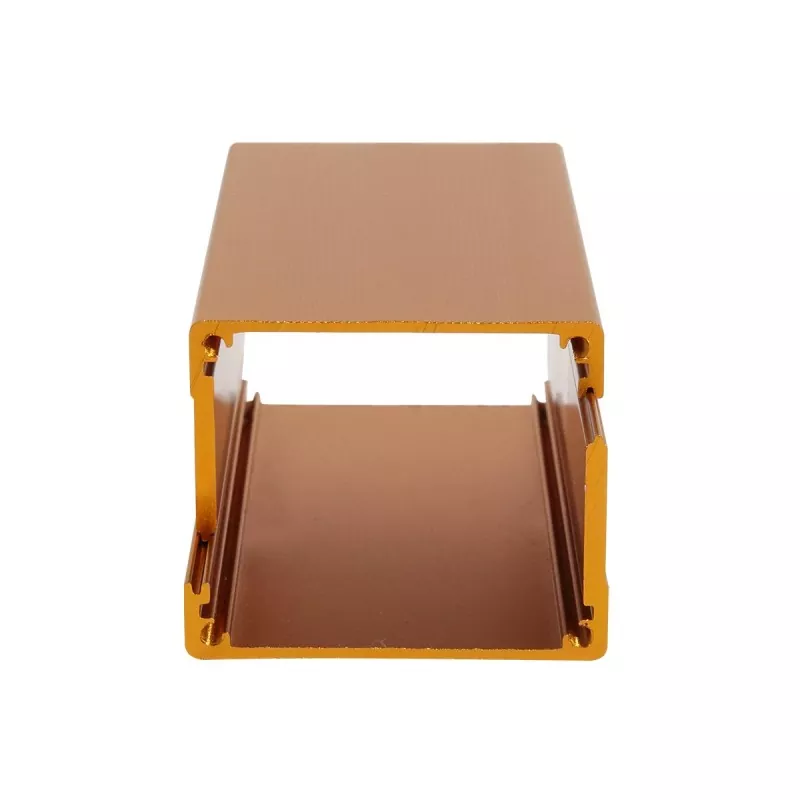

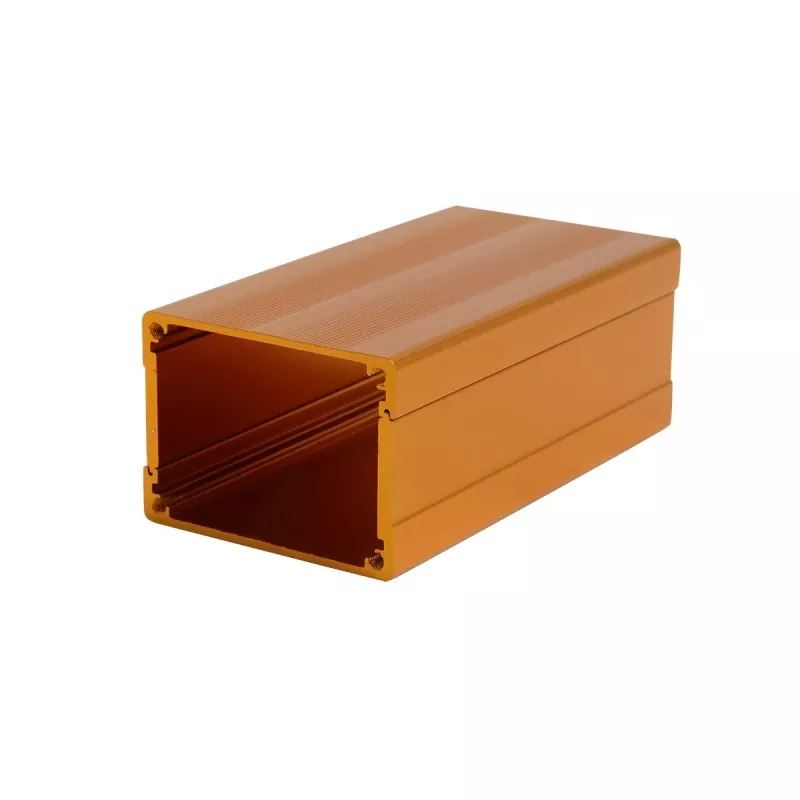

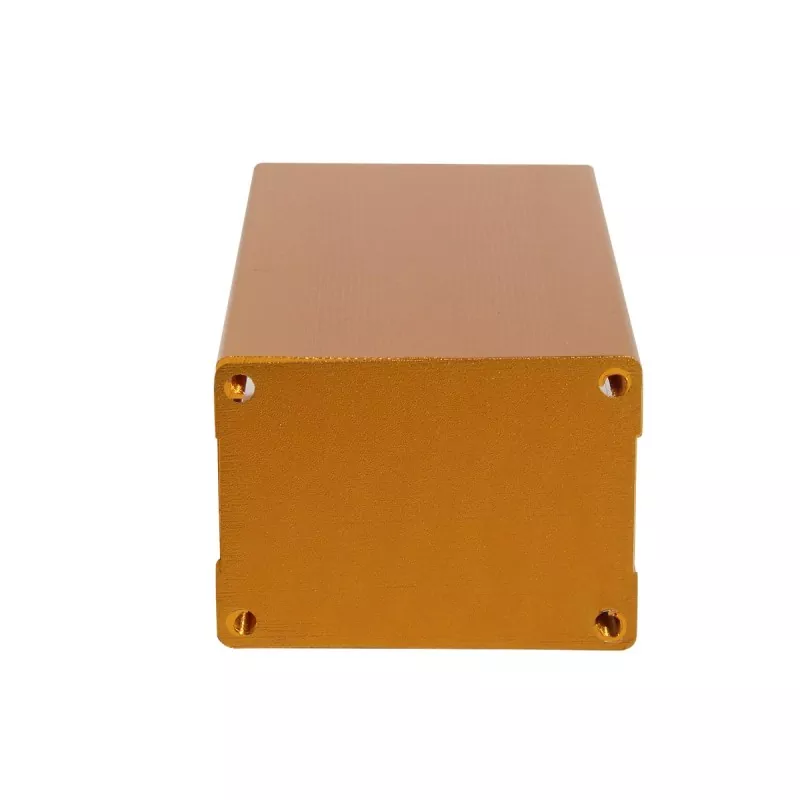

52×38mm Aluminium Power Control Module kabinet

Boyuan 52 × 38 mm aluminiumskabinet er et mellemstort elektronisk enhedshus fremstillet med en aluminiumslegeringsekstruderingsstruktur med en ekstern tværsnitsstørrelse på 52 mm (bredde) × 38 mm (højde), og længden kan tilpasses vilkårligt i henhold til de faktiske udstyrskrav.

Produktet er dannet af aluminiumsprofilekstrudering, med en fast hovedlegemetværsnitsstørrelse. Det kan skæres i henhold til den faktiske længde af udstyret, og den endelige montering afsluttes gennem endeplader, CNC-bearbejdning og andre understøttende processer.

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Det indre af huset er designet med standard kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer, hvilket i høj grad forbedrer samlingseffektiviteten.

Sammenlignet med plastkasser har aluminiumslegeringskabinetter bedre strukturel styrke og en metaltekstur og kan opnå brugerdefinerede strukturer såsom grænseflader, monteringshuller, gevindhuller og slidser gennem CNC-bearbejdning.

Boyuan Hardware har fokuseret på fremstilling af aluminiumskabe og aluminiumchassis i over 20 år med cirka 10.000 kvadratmeter produktionsfabriksplads og kan levere tilpasset bearbejdning af aluminiumskabe i henhold til kundens tegninger, prøver eller størrelseskrav.

Kerne fordele

01 | 52×38 mm Design med rigelig plads

Den 52 mm brede × 38 mm høje tværsnitsstørrelse giver rigelig intern plads til mellemstort elektronisk udstyr.

Bredden på 52 mm kan rumme bredere PCB-layouts og side-by-side design af flere grænseflader, der understøtter multi-kanal input/output grænsefladelayouts; højden på 38 mm giver større komponentmonteringsplads, kan rumme højere komponenter såsom elektrolytiske kondensatorer (typisk 25-35 mm i højden), transformatorer, køleplader, relæer og induktorer, og understøtter også dobbeltsidet PCB-design, der opfylder integrationsbehovene for komplekse kredsløbssystemer.

02 | Aluminium ekstruderingsstruktur

52 × 38 mm Aluminium Power Control Module-kabinetkroppen er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde. Denne struktur er især velegnet til elektroniske produkter, der kræver serieudvikling.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer. Højden på 38 mm kan rumme dobbeltlags PCB-stabling eller højeffektenheder med køleplader, hvilket giver en pålidelig emballageløsning til højeffekts elektronisk udstyr.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 52×38 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, RJ45, flystik, BNC-grænseflader, strømgrænseflader osv.)
• Skruehuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Varmeafledningsåbninger og ventilationshuller
• Skærm vinduesåbninger
• Knaphuller og skiftehuller
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

52×38mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Effektiv varmeafledning

Den termiske ledningsevne af aluminiumslegering er omkring 200W/(m·K). Kombineret med det større overfladeareal og rigelige indre plads på 52×38 mm, kan det effektivt lede og aflede varme genereret af interne komponenter. Til udstyr med stor varmeproduktion såsom effektmoduler og effektforstærkere er selve aluminiumskabinettet en effektiv køleplade, som kan forlænge udstyrets levetid.

07 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger som børstning, sandblæsning og anodisering kan der opnås forskellige udseendeeffekter, hvilket giver elektronisk udstyr et mere professionelt produktudseende.

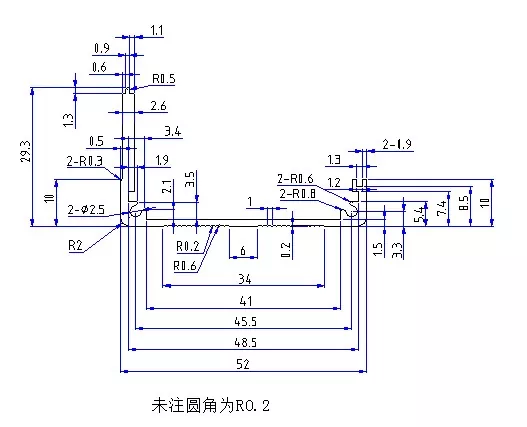

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 52×38 mm aluminiumskabinet egnet til?

52×38 mm Power Control Module-kabinet i aluminium tilhører kategorien med rigelig plads i aluminium-kabinetter - 52 mm-bredden understøtter side-by-side layout af flere grænseflader, og 38 mm højden giver rigelig lodret plads til højere komponenter og køleplader. Højden på 38 mm er kerneegenskaben, der adskiller denne specifikation fra tynde kabinetter, hvilket gør den i stand til at bære elektronisk udstyr med større kraft og højere komponenter, hvilket gør det til et ideelt emballagevalg til mellemstort elektronisk udstyr.

1. Strømmoduler

Designet med rigelig plads på 52×38 mm er meget velegnet til forskellige strømprodukter:

• Skift af strømforsyningsmoduler
• Strømadaptere
• Kabinetter til køretøjets strømforsyning
• Inverter kabinetter
• Ensretterhuse i aluminium
• DC-DC konverter moduler
• UPS strømforsyningsmoduler
• Oplader moduler
• Batteristyringssystem (BMS) kabinetter
• Supercapacitor modul kabinetter

Hvorfor er 52×38 mm velegnet til strømmoduler? Strømmoduler skal normalt rumme højere komponenter såsom elektrolytiske kondensatorer (typisk 25-35 mm i højden), transformere, køleplader og induktorer. Højden på 38 mm giver rigelig monteringsplads og kan nemt rumme elektrolytiske kondensatorer omkring 30 mm i højden. Samtidig kan bredden på 52 mm rumme brede PCB-layouts, der understøtter multi-kanal input/output interfaces, og aluminiumslegeringsmaterialet hjælper også højeffektenheder med at sprede varme effektivt.

2. Effektforstærkere og lydudstyr

• Lyd effektforstærkere
• Signalforstærkermoduler
• RF effektforstærkere
• Professionelle forstærker kabinetter
• Bilforstærkermoduler

Hvorfor er 52×38mm velegnet til forstærkere? Effektforstærkere har brug for relativt stor intern plads til at rumme forstærkerkredsløb, køleplader og strømforsyningssektioner. Højden på 38 mm kan installere højere komponenter og køleplader, og kombineret med det store areal af aluminiumslegeringskabinet på 52 mm til varmeafledning er det velegnet til lyd- og RF-forstærkerudstyr med stor varmeudvikling.

3. Industrielle kontrol- og automationsmoduler

• Industrielle controllere
• Programmerbare logiske kontroller (PLC) moduler
• Motion control moduler
• Motordrev moduler
• Inverter moduler
• I/O udvidelsesmoduler
• Automation kontrolbokse
• Robot kontrol moduler

Hvorfor er 52×38 mm velegnet til industrielle kontrolmoduler? Industrielle kontrolmoduler skal normalt rumme mange grænseflader (RS232, RS485, CAN, Ethernet osv.) og større styrekort. Bredden på 52 mm kan rumme flere grænseflader side om side, og 38 mm højden kan installere strømenheder og relæmoduler med køleplader.

4. Måleinstrumenter og testudstyr

• Oscilloskop moduler
• Signalgenerator kabinetter
• Instrumenter til dataindsamling
• Effektanalysatorer
• Spektrum analyse moduler
• Instrumenter til test af hårdhed
• Ultralydstestudstyr
• Flowmåler/niveaumåler kabinetter
• Multimeter moduler

Hvorfor er 52×38 mm velegnet til måleinstrumenter? Måleinstrumenter har brug for større PCB-layouts for at kunne rumme signalbehandlingskredsløb og flere grænseflader. Bredden på 52 mm kan rumme standard brede printkort, og 38 mm højden kan rumme komponenter som transformere og relæer. Samtidig giver aluminiumslegeringskabinettet god elektromagnetisk afskærmningsydelse, hvilket sikrer målenøjagtighed.

5. Kommunikations- og netværksudstyr

• Kommunikationsbasestationsmoduler
• Signalforstærkere
• 5G kommunikationsmoduler
• Datatransmissionsenheder (DTU)
• Fiberoptiske transceivere
• Trådløst broudstyr
• Skift moduler
• Router kabinetter

6. Medicinsk testudstyr

• Medicinske testmoduler
• Overvågningsudstyr
• Bærbare medicinske instrumenter
• Fysioterapi udstyr moduler
• Biosignalopsamlingsmoduler

7. Varmeafleder integrerede applikationer

52×38 mm aluminiumskabinet kan bruges i kombination med interne køleplader:

• Højeffekt LED-driverkabinetter
• Power elektroniske moduler
• Motorstyringer
• Opladningsmoduler til elbiler

8. Afskærmningsbokse og anti-interferensapplikationer

• Præcisionsinstrument afskærmningsbokse
• Højfrekvent modulafskærmning
• Medicinsk elektronisk afskærmning

Aluminiumslegeringsmaterialet giver fremragende elektromagnetisk afskærmningsydelse, hvilket effektivt forhindrer elektromagnetisk interferens.

Hvad kan tilpasses?

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt elektronisk udstyr og instrumentkabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​52×38 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles med 52×38 mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Interface åbninger + skærmvinduer + monteringshuller + gevindhuller + varmeafledningsåbninger + DIN-skinne monteringshuller + riller + trin + logo

Alle kan bearbejdes efter kundetegninger.

Workshop Show

FAQ

1. Hvilke produkter passer 52×38 mm aluminiumskablet til?

52×38 mm hører til kategorien med rigelig plads i aluminium, velegnet til strømmoduler, effektforstærkere, industrielle controllere, måleinstrumenter, kommunikationsbasestationsudstyr, motordrevmoduler, medicinske testinstrumenter, batteristyringssystemer osv. Bredden på 52 mm understøtter multi-interface layout, og 38 mm højden kan rumme komponenter, der er højere og varmesynder.

2. Er 52×38mm længden af ​​kabinettet?

nr. 52×38mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Kan længden af ​​52×38 mm aluminiumskabinet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan 38 mm højden rumme elektrolytiske kondensatorer?

Ja. Almindelige elektrolytiske kondensatorer er normalt 25-35 mm i højden. Den indvendige højde på 38 mm kan fuldt ud rumme dem, med margen tilbage til montering. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

5. Kan 38mm højden rumme en transformer?

Ja. Højden på 38 mm kan rumme små transformere, induktorer og andre højere komponenter. Specifik bekræftelse er nødvendig i henhold til dine transformerdimensioner.

6. Kan der laves varmeafledningshuller på aluminiumskabinettet?

Ja. Boyuan Hardware kan bearbejde varmeafledningsspalter, ventilationshuller, varmeafledningsribber og andre varmeafledningsstrukturer i henhold til kundetegninger for at hjælpe højeffektudstyr med at sprede varme.

7. Kan grænseflader såsom flystik og BNC bearbejdes?

CNC-bearbejdning kan udføres på de tilsvarende grænsefladepositioner i henhold til kundetegninger. Bredden på 52 mm kan rumme side-by-side layout af flere grænseflader. Om det er specifikt egnet til bearbejdning skal bekræftes i henhold til grænsefladedimensioner og kabinetstruktur.

8. Kan der vælges forskellige farver?

Ja. Aluminiumskabinettet kan opnå forskellige udseendeeffekter gennem processer som anodisering, og farven kan tilpasses vilkårligt efter kundens krav.

9. Hvad hvis 52×38mm ikke er egnet til mit PCB?

Du kan sende os PCB-dimensionerne, produktstrukturen eller 3D-modellen. Boyuan Hardware kan hjælpe med at bekræfte, om 52×38mm-specifikationen er egnet i henhold til faktiske dimensioner, og kan også vælge andre aluminiumprofilspecifikationer eller udføre specialbearbejdning.

Hvorfor vælge Boyuan Hardware?

For producenter af elektronisk udstyr er det vigtigere, om leverandøren kan gennemføre understøttende bearbejdning såsom længde, endeplader, interfaceåbninger, skærmvinduer, monteringshuller, varmeafledningsstrukturer, DIN-skinnemonteringshuller, PCB-strukturer, overfladebehandling og logoer i henhold til det aktuelle produkt.

Boyuan Hardware har fokuseret på aluminiumskabs- og aluminiumchassisindustrien i over 20 år med cirka 10.000 kvadratmeter produktionsfabriksplads, der leverer tilpasset bearbejdning af aluminiumskabe.

Fra standard 52×38 mm aluminiumsprofil til det CNC-bearbejdede elektroniske kabinet, kan vi bearbejde i henhold til kundens produktkrav.

Hvis du leder efter et 52×38 mm Aluminium Power Control Module kabinet, er du velkommen til at sende dine PCB-mål, produkttegninger eller 3D-modeller.

Vi kan bekræfte specifikationen, bearbejdningsmetoden og tilpasningsplanen i henhold til din produktstruktur.
