52×22 mm håndholdt terminal aluminiumskabinet til smartenheder

52×22 mm håndholdt terminal aluminiumskabinet til smartenheder — et slankt, men funktionelt ekstruderet aluminiumshus, der finder midtvejen mellem ultratynde profiler og højere kabinetter. 52 mm bredden understøtter standard brede printkort og side-by-side montering af skærme, kortpladser, knapper og sensorer, mens 22 mm højden fjerner små elektrolytiske kondensatorer (16-20 mm), mikrorelæer, højere SMD-dele og små køleplader. Profillegemet skæres i den ønskede længde og afsluttes med endeplader, CNC-bearbejdning og relaterede processer. Interne kortpladser gør det muligt for printkortet at glide ind og fastgøres uden ekstra skruer.

Sammenlignet med plastikhuse giver aluminiumshuset bedre strukturel styrke og en metalfinish og understøtter CNC-bearbejdede grænseflader, monteringshuller, gevindhuller, kortåbninger og varmeafledningsstrukturer. Boyuan Hardware, med over 20 års erfaring og en ~10.000㎡ fabrik, leverer skæring, CNC, boring, anboring, overfladebehandling, lasergravering, silketryk, inspektion og montering.

Kerne fordele

01 | 52×22 mm bredt og slankt design, mere rigelig plads

Den 52 mm brede × 22 mm høje tværsnitsstørrelse giver en ideel pakkeløsning til slanke smartenheder.

Bredden på 52 mm kan rumme standard brede PCB-layouts og understøtte side-by-side design af flere grænseflader og funktionsmoduler; højden på 22 mm holder enheden slank, samtidig med at den giver omkring 16 % mere intern plads end 19 mm-specifikationen, der kan rumme højere komponenter såsom små elektrolytiske kondensatorer (16-20 mm høje), mikrorelæer, lidt højere SMD-komponenter eller bedre varmeafledningsstrukturer.

02 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 52×22 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, Type-C, RJ45, DC strømgrænseflader osv.)
• Blinklyshuller og skærmvinduer
• Knaphuller og skiftehuller
• Kortsvipende slots
• Modulåbninger til fingeraftryksgenkendelse
• Monteringshuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Varmeafledningsspalter og ventilationsstrukturer
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

52×22mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Effektiv varmeafledning

Aluminiumslegering har fremragende varmeledningsevne. Kombineret med 52 mm wide-body design og 22 mm internt rum, kan små køleplader installeres eller intern luftcirkulation kan øges, hvilket effektivt hjælper interne komponenter med at sprede varme og forlænger udstyrets levetid.

07 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger såsom børstning, sandblæsning og anodisering kan forskellige udseendeeffekter opnås, hvilket giver enheder en mere professionel produkttekstur.

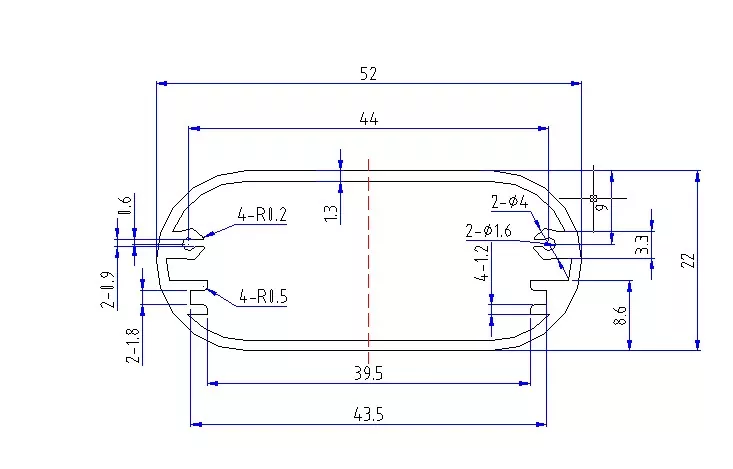

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 52×22 mm aluminiumskabinet egnet til?

52×22 mm tilhører kategorien wide-body slanke aluminiumskabinetter — 52 mm bredden kan rumme standard brede printkort og side-by-side layout af flere funktionsmoduler, og 22 mm højden giver mere rigelig intern plads end 19 mm, samtidig med at den bevarer en slank profil. Tykkelsen på 22 mm er 3 mm højere end 19 mm og rummer små elektrolytiske kondensatorer (almindeligvis 16-20 mm høje), mikrorelæer, lidt højere SMD-komponenter eller bedre varmeafledningsstrukturer, hvilket gør det til det bedste balancepunkt mellem funktionel fuldstændighed og slank profil i slanke enheder.

1. Stregkodescannere

52×22mm er en ideel emballageløsning til stregkodescannere:

• Håndholdt stregkodescanner
• QR-kode scannere
• Industrielle scanningspistoler
• Supermarked/detail scanningsudstyr
• Logistik- og ekspresscanningsterminaler
• Lagerstyringsscannere

Hvorfor er 52×22 mm velegnet til stregkodescannere? Stregkodescannere har brug for et ergonomisk greb. Bredden på 52 mm giver et stabilt greb, og tykkelsen på 22 mm gør enheden slank og let. Sammenlignet med 21 mm-specifikationen kan den ekstra 1 mm intern plads i 22 mm-højden rumme et højere afkodningskort eller bedre batterikapacitet, velegnet til scanningsenheder, der kræver højere ydeevne eller længere batterilevetid.

2. POS-automater og betalingsterminaler

• Mobile POS-maskiner
• Smarte kasseterminaler
• Enheder til at swipe betalingskort
• Scan-to-pay terminaler
• Desktop betalingsenheder

Hvorfor er 52×22 mm velegnet til POS-maskiner? POS-maskiner skal integrere flere funktionelle moduler såsom kortpladser, adgangskodetastaturer, NFC-kortlæsere, skærme og printere. Bredden på 52 mm giver rigelig layoutplads, og tykkelsen på 22 mm sikrer bærbarhed, mens den giver mere plads end de slanke specifikationer til at rumme batterier og komponenter.

3. Smart adgangskortlæsere

• Indkapslinger til adgangskontrolkortlæser
• Opbygning af samtaleanlægsmoduler
• Fremmøde terminaler
• Udstyr til håndtering af besøgende

Bredden på 52 mm matcher standardinstallationsstørrelsen på 86 kasser, og det slanke design på 22 mm gør enheden slank, når den er vægmonteret, æstetisk tiltalende og diskret. Højden på 22 mm kan rumme kortlæsespoler, relæer, strømmoduler og andre komponenter.

4. Håndholdte terminaler og dataindsamlere

• Industrielle håndholdte terminaler
• Dataindsamlere
• Inspektionsterminaler
• Håndholdte enheder til lagerstyring
• Mobile retshåndhævende terminaler

5. Bluetooth-højttalere og lydudstyr

• Bærbare Bluetooth højttalere
• Trådløse mikrofonmodtagere
• Bluetooth lydmodtagere
• Små forstærkermoduler

Hvorfor er 52×22 mm velegnet til Bluetooth-højttalere? Højden på 22 mm giver rigelig plads til små højttalerenheder og batterier, og bredden på 52 mm kan rumme flere funktionelle moduler såsom Bluetooth-moduler, forstærker-IC'er og batteribeskyttelsestavler. Aluminiumslegeringskabinettet hjælper med at sprede varme fra forstærkerchippen.

6. Trådløse opladere

• Trådløse stationære opladere
• Bil trådløse opladningsmoduler
• Indbyggede trådløse opladningspuder
• Trådløse opladningspaneler til flere enheder

Højden på 22 mm kan rumme tykkere trådløse opladningsspoler, hvilket forbedrer opladningseffektiviteten og opladningsafstanden.

Hvad kan tilpasses til aluminiumskab?

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt udstyr og smart home kabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​52×22 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles med 52×22mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Grænsefladeåbninger + skærmvinduer + kortstrygeåbninger + fingeraftryksmodulåbninger + knaphuller + varmeafledningsåbninger + monteringshuller + riller + trin + logo

Alle kan bearbejdes efter kundetegninger.

Produktvalgsguide

Hvis din enhed skal være slank, men kræver mere intern plads

Højden på 22 mm giver omkring 16 % mere intern plads end 19 mm-specifikationen, idet den kan rumme små elektrolytiske kondensatorer (16-20 mm høje), mikrorelæer, lidt højere SMD-komponenter eller bedre varmeafledningsstrukturer. Velegnet til enheder, der har brug for funktionel fuldstændighed, mens de kræver en slank profil.

Hvis din PCB-bredde er tæt på 52 mm

52×22 mm er et ideelt valg — 52 mm bredde giver rigelig PCB-routingplads og side-by-side layout af funktionsmoduler.

Hvis du designer en håndholdt enhed

Tykkelsen på 22 mm gør enheden behagelig og let at holde, velegnet til stregkodescannere, POS-maskiner, håndholdte terminaler og andre enheder, der skal holdes i hånden.

Hvis du har brug for at integrere flere funktionsmoduler

Bredden på 52 mm kan rumme side-by-side layout af flere funktionsmoduler såsom skærme, kortpladser, fingeraftryksgenkendelse, knapper og indikatorlys, velegnet til smarte terminaler med integrerede funktioner.

Hvis du har brug for bedre varmeafledning

Højden på 22 mm tillader installation af små køleplader eller øget luftcirkulationsplads, velegnet til enheder med lidt højere varmeudvikling.

Hvis du skal installere i et standardpanel

Bredden på 52 mm matcher standard 86 paneldimensioner, velegnet til smarte kontakter, termostater og andre paneltyper.

Hvis PCB-længderne er forskellige

Profilen kan skæres efter produktlængde, og samme tværsnitsspecifikation kan tilpasses til produkter af forskellig længde.

Workshop Show

FAQ

1. Hvilke produkter er 52×22 mm aluminiumskablet egnet til?

52×22 mm tilhører kategorien wide-body slanke aluminiumskabinetter. Kerneapplikationer omfatter stregkodescannere, POS-maskiner, adgangskortlæsere, håndholdte terminaler, Bluetooth-højttalere, trådløse opladere, smarte fjernbetjeninger, fingeraftryksgenkendelsesmoduler, ultratynde sensorer osv. Højden på 22 mm bevarer en slank profil, samtidig med at den giver mere intern plads end 19 mm og rummer flere komponenter og lidt højere dele.

2. Er 52×22mm længden af ​​kabinettet?

nr. 52×22mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Hvad er forskellen mellem 52×22mm og 52×19mm?

52×22 mm er 3 mm højere end 52×19 mm, med omkring 16 % mere intern plads. 22 mm-specifikationen kan rumme højere komponenter såsom små elektrolytiske kondensatorer (16-20 mm høje) og mikrorelæer og tilbyder også bedre varmeafledningsforhold, velegnet til enheder med mere komplekse funktioner.

4. Kan længden af ​​52×22mm aluminiumskabinet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

5. Kan 22 mm højden rumme elektrolytiske kondensatorer?

Ja. Almindelige små elektrolytiske kondensatorer er normalt 16-20 mm i højden, og den indvendige højde på 22 mm kan fuldt ud rumme dem. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

6. Er den velegnet til stregkodescannere?

Meget velegnet. Bredden på 52 mm kan rumme flere moduler såsom afkodningskortet, scanningshovedet, knapperne og indikatorlysene. Tykkelsen på 22 mm gør enheden behagelig og let at holde, velegnet til langvarig håndholdt drift.

7. Kan der laves et skærmvindue på aluminiumsskabet?

Ja. Boyuan Hardware kan CNC maskine skærm display vinduer, indikator lys huller og andre strukturer på aluminium kabinet i henhold til kundens tegninger.

8. Kan kortstrygeåbninger og fingeraftryksmodulåbninger bearbejdes?

Ja. For produkter, der kræver kortstrygefunktioner, såsom POS-maskiner og adgangskortlæsere, kan magnetkort/IC-kortswipingslots bearbejdes i henhold til kundetegninger; præcise monteringsåbninger kan også bearbejdes i henhold til fingeraftryksmodulets dimensioner, som kunden har angivet.

Hvorfor vælge Boyuan Hardware?

Boyuan Hardware har fokuseret på aluminiumskabs- og aluminiumchassisindustrien i over 20 år med cirka 10.000 kvadratmeter produktionsfabriksplads, der leverer tilpasset bearbejdning af aluminiumskabe.

Fra standard 52×22 mm aluminiumsprofil til det CNC-bearbejdede færdige elektroniske kabinet, kan vi bearbejde i henhold til kundens produktkrav.

Hvis du leder efter en 52×22 mm håndholdt terminal aluminiumskabinet til smartenheder, er du velkommen til at sende dine PCB-mål, produkttegninger eller 3D-modeller.

Vi kan bekræfte specifikationen, bearbejdningsmetoden og tilpasningsplanen i henhold til din produktstruktur.
