52×13mm LED Strip Controller Aluminium kabinet

Boyuan 52 × 13 mm aluminiumskabinet er et ultratyndt elektronisk enhedshus fremstillet med en aluminiumslegeringsekstruderingsstruktur med en ekstern tværsnitsstørrelse på 52 mm (bredde) × 13 mm (højde), og længden kan tilpasses vilkårligt i henhold til de faktiske udstyrskrav.

52 × 13 mm LED Strip Controller Aluminium Indkapsling er dannet af aluminiumsprofilekstrudering, med en fast hovedkroppstværsnitstørrelse. Det kan skæres i henhold til den faktiske længde af udstyret, og den endelige montering afsluttes gennem endeplader, CNC-bearbejdning og andre understøttende processer. Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Det indre af huset er designet med standard kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer, hvilket i høj grad forbedrer samlingseffektiviteten.

Sammenlignet med plastkasser har aluminiumslegeringskabinetter bedre strukturel styrke og en metaltekstur og kan opnå brugerdefinerede strukturer såsom grænseflader, monteringshuller, gevindhuller og slidser gennem CNC-bearbejdning.

Boyuan Hardware har fokuseret på fremstilling af aluminiumskabe og aluminiumchassis i over 20 år med cirka 10.000 kvadratmeter produktionsfabriksplads og kan levere tilpasset bearbejdning af aluminiumskabe i henhold til kundens tegninger, prøver eller størrelseskrav.

Produktets kernefordele

01 | 52×13 mm Ultra-Wide og Ultra-Thin Design

Den 52 mm brede × 13 mm høje tværsnitsstørrelse giver en ekstremt slank emballageløsning til ultratynde smartenheder.

Bredden på 52 mm kan rumme standard brede PCB-layouts og understøtte side-by-side design af flere grænseflader og funktionsmoduler; den 13 mm ultratynde højde er en af ​​de tyndeste specifikationer, der i øjeblikket er tilgængelige i aluminiumskabsindustrien, hvilket gør det muligt for enheder at opnå en kortlignende ultratynd profil og i høj grad forbedre produktkvalitetsopfattelsen og teknologisk appel.

02 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer. Højden på 13 mm er præcist designet til at rumme standard 1,6 mm tykke printkort og overflademonterede komponenter.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 52×13 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, Type-C, DC strømgrænseflader osv.)
• Blinklys huller
• Knaphuller
• Monteringshuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Riller og trin
• Varmeafledningsstrukturer
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

52×13mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger såsom børstning, sandblæsning og anodisering kan forskellige udseendeeffekter opnås, hvilket giver ultratynde enheder en mere raffineret produkttekstur.

07 | Velegnet til indlejret installation

Den 13 mm ultratynde tykkelse gør 52×13 mm aluminiumskabinettet meget velegnet til indlejret installation i snævre rum - såsom inde i vægge, inde i møbler, indvendigt udstyr og inde i LED-strimmelkanaler - uden at optage ekstra plads.

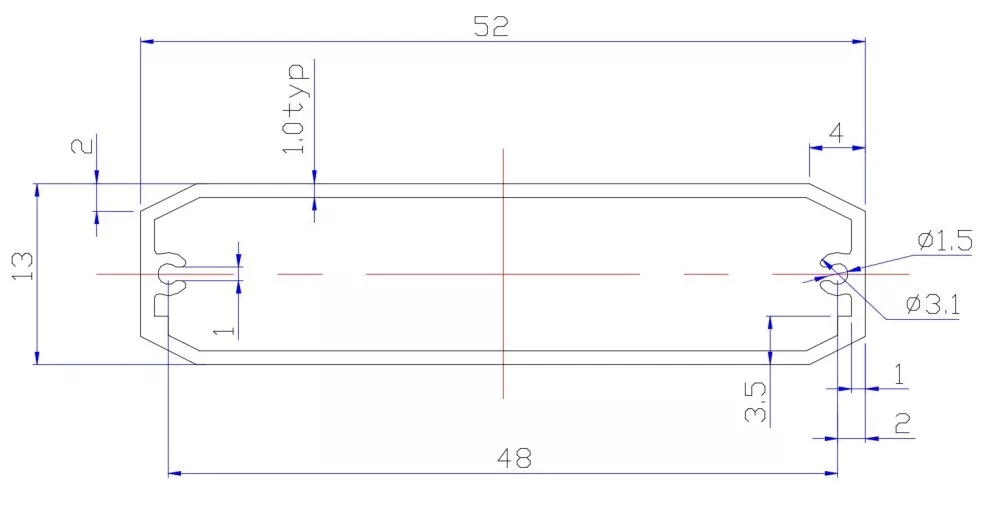

Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er det velegnet til?

52×13 mm tilhører kategorien ultra-brede og ultratynde aluminiumskabinetter - 52 mm-bredden kan rumme standard brede printkortlayouts, og 13 mm-højden opnår en kortlignende ultratynd profil. Den 13 mm ultratynde højde er kerneegenskaben, der adskiller denne specifikation fra alle andre størrelser, hvilket gør den til et af de tyndeste aluminiumskabe i branchen og især velegnet til ultratynde smartenheder med ekstreme tykkelseskrav.

1. LED Strip-controllere og lysdæmpere

• LED strip controllere
• RGB/RGBW dæmpningscontrollere
• DMX dekodere
• LED lysdæmpere
• Smarte lysstyringsmoduler
• Gardinmotorstyringer

Hvorfor er 52×13 mm velegnet til LED-strimmel-controllere? LED strip-controllere skal normalt installeres side om side med LED-kanalen eller indlejres i strip-kanalen, hvor installationspladsen er yderst begrænset. Den 13 mm ultratynde højde gør det nemt at placere controlleren inde i strimmelkanalen eller fastgøres på bagsiden af ​​strimlen. Bredden på 52 mm kan rumme et bredere printkort og flere grænseflader (strømindgang, signalindgang, båndudgang), og kabinettet i aluminiumslegering hjælper med at sprede varme fra driverchippen, hvilket forlænger controllerens levetid.

2. Trådløse opladere

• Trådløse stationære opladere
• Bil trådløse opladningsmoduler
• Indbyggede trådløse opladningspuder
• Trådløse opladningspaneler til flere enheder

Hvorfor er 52×13mm velegnet til trådløse opladere? Trådløse opladere forfølger ultratynde designs for at forbedre brugeroplevelsen. Den 13 mm ultratynde højde gør det muligt for opladeren at opnå en næsten kort-lignende tykkelse, og bredden på 52 mm kan rumme en standard trådløs opladningsspole (ca. 45-50 mm i diameter) og styrekredsløb. Aluminiumslegeringskabinettet hjælper med at sprede varme under opladning.

3. Smart Sockets og Smart Switch Paneler

• Smarte stikdåser
• WiFi smart switch moduler
• Zigbee kontrolmoduler
• Smart home kontrolpaneler

Hvorfor er 52×13 mm velegnet til smarte afbryderpaneler? Smart switches skal indlejres i standard 86-boks installation, hvor intern plads er begrænset. Bredden på 52 mm matcher standard paneldimensioner, og den 13 mm ultratynde tykkelse gør, at panelet er slankt og æstetisk uden at stikke ud af væggen.

4. Elektroniske prisskilte og elektroniske etiketter

• Supermarked elektroniske prisskilte
• Lager elektroniske etiketter
• Smarte hyldeetiketter
• ESL elektroniske hyldelabels

Hvorfor er 52×13 mm velegnet til elektroniske prisskilte? Elektroniske prisskilte skal fastgøres til hyldekanter, med ekstremt høje krav til tykkelse. Den 13 mm ultratynde højde gør, at prisskiltet næsten ikke fylder nogen hyldeplads, og bredden på 52 mm kan rumme en elektronisk papirskærm (almindelige størrelser er 4,2 tommer/5,8 tommer osv.) og styrekort.

5. Ultratynde sensorer

• Ultratynde fotoelektriske sensorer
• Infrarøde menneskelige kropssensormoduler
• Belysningsstyrke sensorer
• Temperatur- og fugtsensorer
• Ultralydsafstandsmålemoduler
• PM2.5 detektionsmoduler

6. LED Display kontrolkort

• Små LED kontrolkort
• Vis modtagende kort
• Asynkrone kontrolkort

7. Bluetooth Beacons og positioneringsmærker

• Bluetooth beacons
• Indendørs positioneringsmærker
• Aktivsporingstags
• Anti-tabte enheder

8. Ultratynde strømforsyninger og adaptere

• Ultratynde strømadaptere
• LED driver strømforsyninger
• Hurtig opladning modul kabinetter
• DC-DC konverteringsmoduler

9. Smart Home kontrolmoduler

• Smarte gardinkontrolmoduler
• Smarte lysstyringsmoduler
• Termostatpaneler
• Miljøovervågningsterminaler

Tilpasselige parametre

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt udstyr og smart home kabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​52×13 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles af 52×13 mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Interfaceåbninger + indikatorlyshuller + knaphuller + monteringshuller + riller + trin + logo

Alle kan bearbejdes efter kundetegninger.

Produktvalgsguide

Hvis din enhed har ekstreme tykkelseskrav

13 mm er en af ​​de tyndeste specifikationer, der i øjeblikket er tilgængelige i aluminiumskabsindustrien, velegnet til LED-strimmelcontrollere, trådløse opladere, elektroniske prisskilte og andre produkter med ekstremt høje tykkelseskrav.

Hvis din PCB-bredde er tæt på 52 mm

52×13 mm er et ideelt valg — 52 mm bredde giver rigelig PCB-routingplads og funktionsmodullayout.

Hvis du har brug for indlejret installation

Den 13 mm ultratynde tykkelse er velegnet til installation i snævre rum — inde i LED-strimmelkanaler, indvendige vægge, indvendigt udstyr osv. — uden at optage ekstra plads.

Hvis du skal installere i et standardpanel

Bredden på 52 mm matcher standard 86 paneldimensioner, velegnet til smarte kontakter, termostater og andre paneltyper.

Hvis dit produkt har brug for varmeafledning

Aluminiumslegeringsmaterialet har fremragende termisk ledningsevne, velegnet til LED-controllere og andre ultratynde enheder med relativt stor varmeudvikling.

Hvis PCB-længderne er forskellige

Profilen kan skæres efter produktlængde, og samme tværsnitsspecifikation kan tilpasses til produkter af forskellig længde.

Workshop Show

FAQ

1. Hvilke produkter er dette aluminiumskab egnet til?

52×13mm LED Strip Controller Aluminium kabinet hører til kategorien ultrabrede og ultratynde aluminiumskabinetter. Kerneapplikationer omfatter LED-strimmel-controllere, trådløse opladere, smarte stikkontakter, smarte omskifterpaneler, elektroniske prisskilte, Bluetooth-beacons, ultratynde sensorer, skærmkontrolkort osv. Den 13 mm ultratynde højde er et af de tyndeste aluminiumskabinetter i branchen, velegnet til ultratynde smartenheder med ekstreme tykkelseskrav.

2. Er 52×13mm længden af ​​kabinettet?

nr. 52×13mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Kan længden af ​​52×13 mm aluminiumskabinet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan 13 mm højden rumme et printkort?

Ja. Højden på 13 mm er præcist designet til at rumme standard 1,6 mm tykke printkort og overflademonterede komponenter. Specifik bekræftelse er nødvendig i henhold til din PCB-tykkelse og komponenthøjde.

5. Er det velegnet til LED strip controllere?

Meget velegnet. Den 13 mm ultratynde højde kan nemt passe inde i LED-strimmelkanalen, og 52 mm bredden kan rumme controller-printkortet og flere grænseflader. Aluminiumslegeringskabinettet hjælper med at sprede varme fra driverchippen.

6. Kan der laves et Type-C-interfacehul på aluminiumskabinettet?

Ja. Boyuan Hardware kan præcist bearbejde forskellige grænsefladeåbninger såsom Type-C, USB og DC strømgrænseflader i henhold til kundetegninger.
