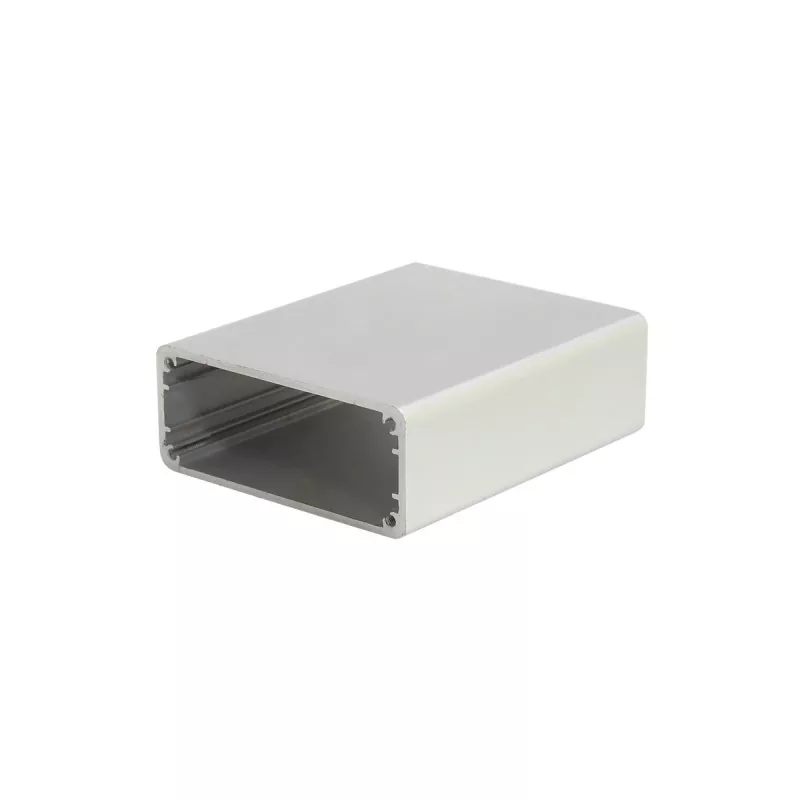

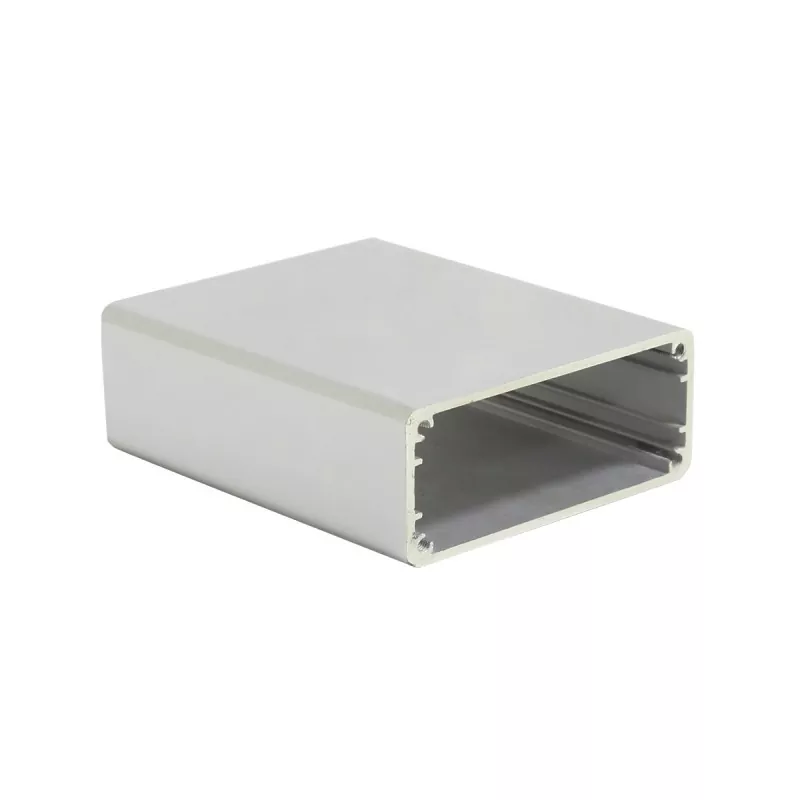

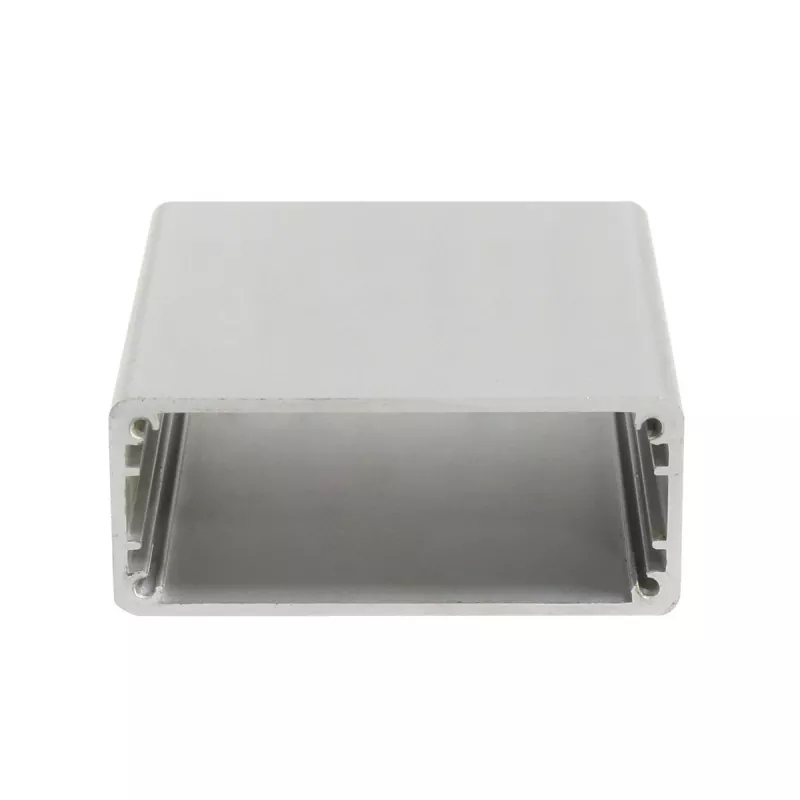

51×21mm aluminium stregkodescanner og POS terminalhus

Boyuan 51 × 21 mm aluminiumskabinet er et ultratyndt elektronisk enhedshus fremstillet med en aluminiumslegeringsekstruderingsstruktur med en ekstern tværsnitsstørrelse på 51 mm (bredde) × 21 mm (højde), og længden kan tilpasses vilkårligt i henhold til de faktiske udstyrskrav.

Produktet er dannet af aluminiumsprofilekstrudering, med en fast hovedlegemetværsnitsstørrelse. Det kan skæres i henhold til den faktiske længde af udstyret, og den endelige montering afsluttes gennem endeplader, CNC-bearbejdning og andre understøttende processer.

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Det indre af huset er designet med standard kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer, hvilket i høj grad forbedrer samlingseffektiviteten.

Sammenlignet med plastkasser har aluminiumslegeringskabinetter bedre strukturel styrke og en metaltekstur og kan opnå brugerdefinerede strukturer såsom grænseflader, monteringshuller, gevindhuller og slidser gennem CNC-bearbejdning.

Boyuan Hardware har fokuseret på fremstilling af aluminiumskabe og aluminiumchassis i over 20 år med cirka 10.000 kvadratmeter produktionsfabriksplads og kan levere tilpasset bearbejdning af aluminiumskabe i henhold til kundens tegninger, prøver eller størrelseskrav.

Produktfordele

01 | 51 × 21 mm ultra-bredt og ultratyndt design

Den 51 mm brede × 21 mm høje tværsnitsstørrelse giver en ideel ultratynd emballageløsning til håndholdte og smarte terminalenheder.

Bredden på 51 mm kan rumme bredere PCB-layouts og side-by-side design af flere grænseflader, velegnet til enheder, der integrerer flere funktionsmoduler såsom skærme, knapper, kortpladser og fingeraftryksgenkendelse; den 21 mm ultratynde højde holder enheden slank, hvilket forbedrer håndholdt grebskomfort og produktkvalitetsopfattelse.

02 | Aluminium ekstruderingsstruktur

51×21 mm aluminiumstregkodescanner og POS-terminalhuskroppen er dannet af aluminiumslegeringsprofilekstrudering. Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet. Boyuan Hardware kan udføre CNC-bearbejdning på 51×21 mm aluminiumskabinet i henhold til kundetegninger, herunder:

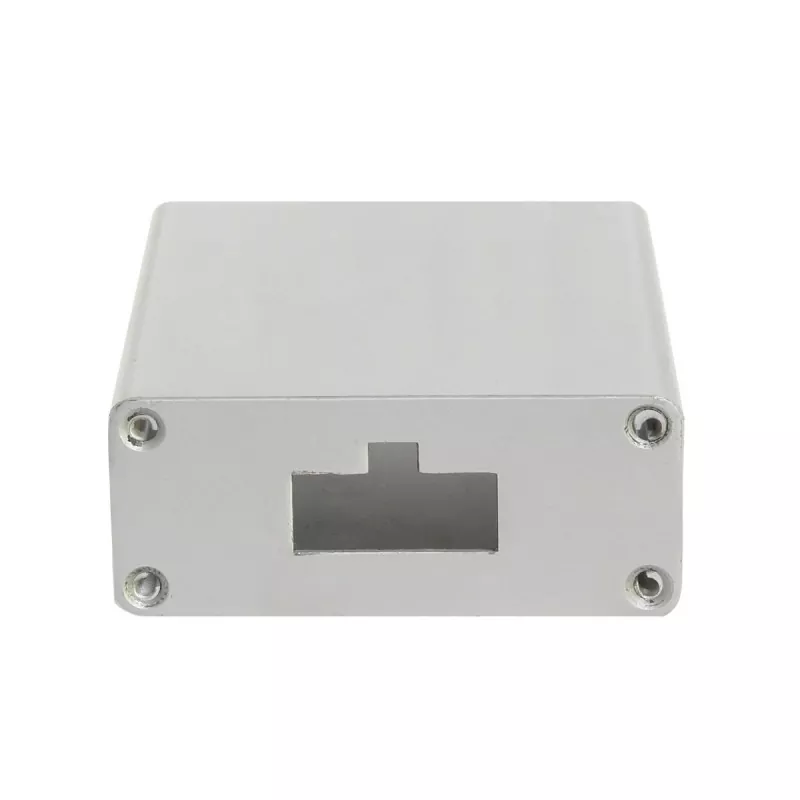

• Interfaceåbninger (USB, Type-C, RJ45, strømgrænseflader osv.)
• Skruehuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Skærm vinduesåbninger
• Kortsvipende slots
• Modulåbninger til fingeraftryksgenkendelse
• Knaphuller
• Riller og trin
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

51×21mm er tværsnitsspecifikationen for kabinettet, og produktlængden kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger såsom børstning, sandblæsning og anodisering kan forskellige udseendeeffekter opnås, hvilket giver håndholdte enheder en mere professionel produkttekstur.

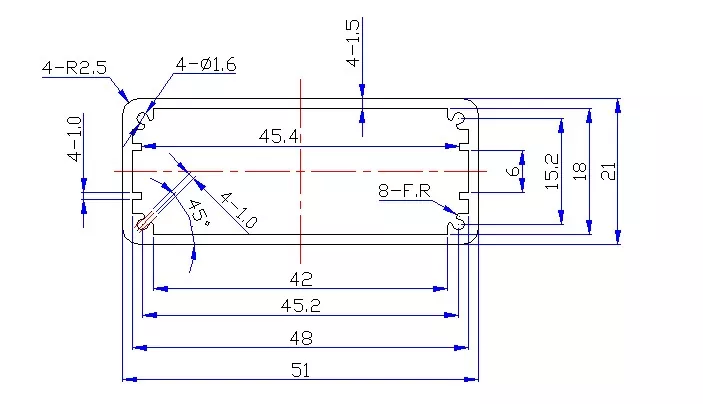

51×21mm aluminiumsskab Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 51 × 21 mm aluminiumskablet egnet til?

51×21mm Aluminum Barcode Scanner and POS Terminal Housing belongs to the ultra-wide and ultra-thin aluminum enclosure category — the 51mm width can accommodate side-by-side layout of multiple function modules, and the 21mm height keeps the device ultra-thin. The 21mm ultra-thin height is the core feature of this specification, making it especially suitable for handheld and ultra-thin smart terminal devices.

1. Stregkodescannere

• Håndholdt stregkodescanner
• QR-kode scannere
• Industrielle scanningspistoler
• Supermarked/detail scanningsudstyr
• Logistik- og ekspresscanningsterminaler
• Lagerstyringsscannere

Hvorfor er 51×21 mm velegnet til stregkodescannere? Stregkodescannere er normalt designet som håndholdte enheder og har brug for et ergonomisk greb. Bredden på 51 mm kan rumme flere funktionelle komponenter såsom scanningshovedet, afkodningskortet, knapper, indikatorlys og USB/Bluetooth-moduler. Den 21 mm ultratynde højde gør enheden slank og let, behagelig at holde og velegnet til langvarig håndholdt drift.

2. POS-automater og betalingsterminaler

• Mobile POS-maskiner
• Smarte kasseterminaler
• Enheder til at swipe betalingskort
• Scan-to-pay terminaler

Hvorfor er 51×21 mm velegnet til POS-maskiner? POS-maskiner skal integrere flere funktionelle moduler såsom kortpladser, adgangskodetastaturer, NFC-kortlæsere, skærme og printere. Bredden på 51 mm giver rigelig layoutplads, og tykkelsen på 21 mm bevarer enhedens bærbarhed. Aluminiumslegeringskabinettet øger produktets følelse af sikkerhed og kvalitet, samtidig med at det giver støvtætte og antistatiske egenskaber.

3. Smart adgangskortlæsere

• Indkapslinger til adgangskontrolkortlæser
• Opbygning af samtaleanlægsmoduler
• Fremmøde terminaler
• Udstyr til håndtering af besøgende

Hvorfor er 51×21 mm velegnet til adgangskortlæsere? Adgangskortlæsere har brug for en relativt bred krop for at kunne rumme induktionsspoler, kortlæserkredsløb, indikatorlys og knapper. Bredden på 51 mm matcher nøjagtigt standardinstallationsstørrelsen på 86 kasser, og det 21 mm ultratynde design gør enheden slank, når den er vægmonteret, æstetisk tiltalende og diskret.

4. Håndholdte terminaler og dataindsamlere

• Industrielle håndholdte terminaler
• Dataindsamlere
• Inspektionsterminaler
• Håndholdte enheder til lagerstyring
• Mobile retshåndhævende terminaler

5. Fingeraftryksgenkendelse og biometriske moduler

• Fingeraftryksbehandlingsmaskiner
• Adgangskontrol fingeraftryksmoduler
• Biometriske genkendelsesterminaler
• Identitetsverifikationsenheder

6. LED Display kontrolkort

• LED kontrolkort kabinetter
• Vis afsenderkort
• Asynkrone kontrolkort
• Videoprocessor moduler

Hvorfor er 51×21 mm velegnet til LED-kontrolkort? LED-kontrolkort er normalt standard brede PCB'er (ca. 45-50 mm brede), og bredden på 51 mm passer perfekt; den 21 mm ultratynde højde er velegnet til installation i LED-displayskabe eller snævre rum.

7. Ultratynde sensormoduler

• Ultratynde fotoelektriske sensorer
• Ultralydsafstandsmålemoduler
• Infrarøde sensorer
• Laserafstandsmålemoduler

8. Ultratynde strømforsyninger og adaptere

• Ultratynde strømadaptere
• LED driver strømforsyninger
• Hurtig opladning modul kabinetter

9. Forbrugerelektronik og smart hardware

• Smarte fjernbetjeninger
• Trådløse mikrofonmodtagere
• Bluetooth lydmodtagere
• Smart home kontrolpaneler
• Bærbare oversættere

Hvad kan tilpasses til 51×21 mm aluminiumskab?

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. Det kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielle håndholdte enheder og instrumentkabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​51×21 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles af 51×21mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Interface-åbninger + skærmvinduer + kortstrygeåbninger + knaphuller + fingeraftryksmodulåbninger + monteringshuller + logo

Alle kan bearbejdes efter kundetegninger.

Produktvalgsguide

Hvis dit printkort er tæt på 51 mm

51×21 mm er et ideelt valg — 51 mm bredden giver rigelig PCB-routing plads og side-by-side layout af funktionsmoduler, og den 21 mm ultratynde højde holder enheden slank og bærbar.

Hvis du designer en håndholdt enhed

Den 21 mm ultratynde højde er kernefordelen ved 51×21 mm, velegnet til enheder, der skal holdes i hånden - stregkodescannere, POS-maskiner, håndholdte terminaler osv. - giver et behageligt og let greb.

Hvis du har brug for at integrere flere funktionsmoduler

Bredden på 51 mm kan rumme side-by-side layout af flere funktionsmoduler såsom skærme, kortpladser, fingeraftryksgenkendelse, knapper og indikatorlys, velegnet til smarte terminaler med integrerede funktioner.

Hvis du skal installere i et smalt rum

Den 21 mm ultratynde højde er velegnet til installation i LED-displayskabe, indvendigt udstyr eller vægmonterede installationsscenarier med strenge tykkelseskrav.

Hvis PCB-længderne er forskellige

Profilen kan skæres efter produktlængde, og samme tværsnitsspecifikation kan tilpasses til produkter af forskellig længde.

Workshop Show

FAQ

1. Hvilke produkter er 51×21mm aluminiumskabinet egnet til?

51×21 mm tilhører kategorien ultrabrede og ultratynde aluminiumskabe. Kerneapplikationer omfatter stregkodescannere, POS-maskiner, smarte adgangskortlæsere, håndholdte terminaler, fingeraftryksgenkendelsesmoduler, LED-displaykontrolkort, ultratynde sensorer osv. Bredden på 51 mm understøtter multimodullayout, og den 21 mm ultratynde højde holder enheden slank og bærbar.

2. Er 51×21mm længden af ​​kabinettet?

Nr. 51×21 mm Stregkodescanner i aluminium og POS-terminalhus refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Kan længden af ​​51×21mm aluminiumskabinet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan der laves et skærmvindue på aluminiumsskabet?

Ja. Boyuan Hardware kan CNC maskine skærm display vinduer, indikator lys huller og andre strukturer på aluminium kabinet i henhold til kundens tegninger.

5. Kan en kort-swiping-slot bearbejdes?

Ja. For produkter, der kræver kortsvipningsfunktioner såsom POS-maskiner og adgangskortlæsere, kan magnetiske kort/IC-kortsvipningsslidser bearbejdes på aluminiumskabinettet i henhold til kundens tegninger.

6. Kan en åbning af et fingeraftryksgenkendelsesmodul bearbejdes?

Ja. Præcise monteringsåbninger kan bearbejdes på aluminiumskabinettet i henhold til fingeraftryksmodulets dimensioner, som kunden har angivet.
