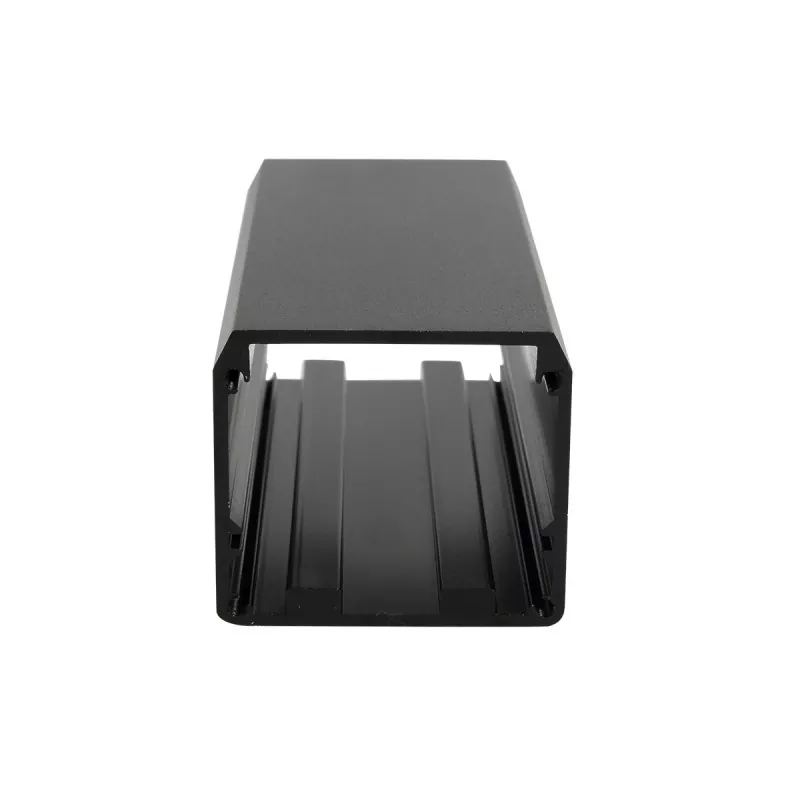

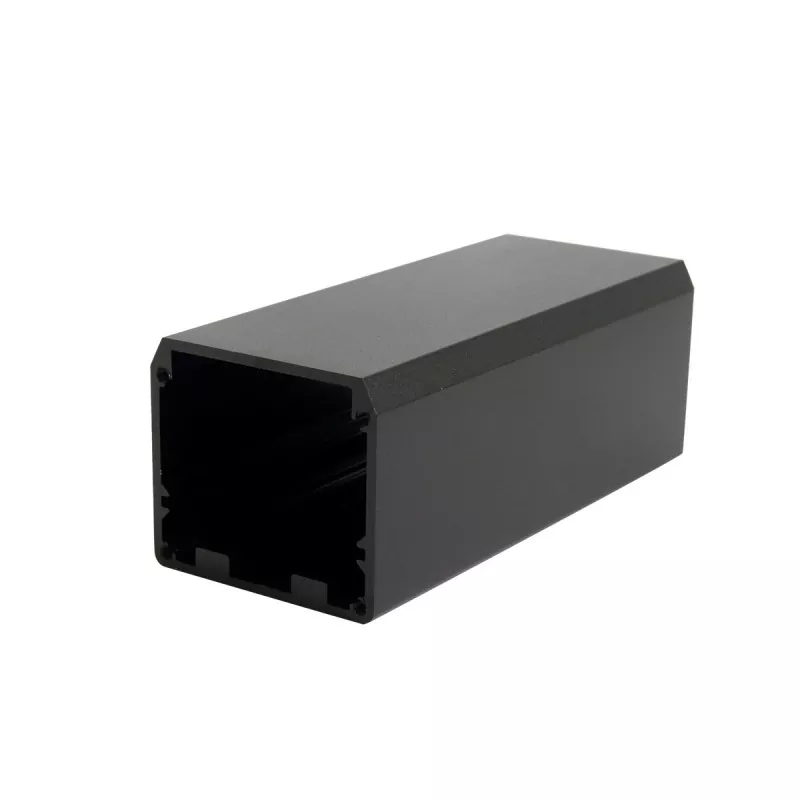

50×44 mm aluminiumsstrømforsyning og industriel kontrolkabinet

Boyuan 50 × 44 mm aluminiumsstrømforsyning og industriel kontrolkabinet er et mellemstort elektronisk enhedshus fremstillet med en aluminiumslegeringsekstruderingsstruktur med en ekstern tværsnitsstørrelse på 50 mm (bredde) × 44 mm (højde), og længden kan tilpasses vilkårligt i henhold til de faktiske udstyrskrav.

Produktet er dannet af aluminiumsprofilekstrudering, med en fast hovedlegemetværsnitsstørrelse. Det kan skæres i henhold til den faktiske længde af udstyret, og den endelige montering afsluttes gennem endeplader, CNC-bearbejdning og andre understøttende processer.

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter. Det indre af huset er designet med standard kredsløbskortslots, og printkortet kan indsættes direkte og fastgøres uden yderligere skruer, hvilket i høj grad forbedrer samlingseffektiviteten.

Sammenlignet med plastkasser har aluminiumslegeringskabinetter bedre strukturel styrke og en metaltekstur og kan opnå brugerdefinerede strukturer såsom grænseflader, monteringshuller, gevindhuller og slidser gennem CNC-bearbejdning.

Kerneværdien på 50×44 mm ligger i dens "brede krop og store plads" - 50 mm-bredden kan rumme standard brede PCB'er og flere grænsefladelayouts, og 44 mm højden giver rigelig intern plads til installation af højere komponenter.

Denne specifikation er især velegnet til effektmoduler, effektforstærkere, industrielle controllere, måleinstrumenter, kommunikationsbasestationsudstyr, dataindsamlings- og transmissionsudstyr, motordrevmoduler, medicinske testinstrumenter og andet mellemstort elektronisk udstyr med høje krav til intern plads.

Boyuan Hardware har fokuseret på fremstilling af aluminiumskabe og aluminiumchassis i over 20 år med cirka 10.000 kvadratmeter produktionsfabriksplads og kan levere tilpasset bearbejdning af aluminiumskabe i henhold til kundens tegninger, prøver eller størrelseskrav.

Produktets kernefordele

01 | 50×44 mm Design med rigelig plads

Den 50 mm brede × 44 mm høje tværsnitsstørrelse giver rigelig intern plads til mellemstort elektronisk udstyr.

Bredden på 50 mm kan rumme bredere PCB-layouts og side-by-side design af flere grænseflader; højden på 44 mm giver større komponentmonteringsplads, kan rumme højere komponenter såsom elektrolytiske kondensatorer, transformere, køleplader og relæer og understøtter også dobbeltsidet printkortdesign, der opfylder integrationsbehovene for komplekse kredsløbssystemer.

02 | Aluminium ekstruderingsstruktur

Indkapslingens krop er dannet af aluminiumslegeringsprofilekstrudering.

Tværsnitsstørrelsen af ​​aluminiumsekstruderingskabinettet er fast, mens længden kan skæres i henhold til de faktiske produktkrav. Derfor kan det samme specifikationsskab tilpasse sig PCB'er og elektroniske moduler af forskellig længde. Denne struktur er især velegnet til elektroniske produkter, der kræver serieudvikling.

03 | Velegnet til PCB montering

Det elektroniske kabinet af aluminiumsekstrudering kan designes med tilsvarende monteringsslidser eller støttestrukturer i henhold til den interne struktur til installation af printkort og andre elektroniske komponenter.

Interiøret er som standard udstyret med kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte uden yderligere skruer. Højden på 44 mm kan rumme dobbeltlags PCB-stabling eller højeffektenheder med køleplader, hvilket giver en pålidelig emballageløsning til højeffekts elektronisk udstyr.

04 | CNC Custom Machining Support

Standardprofilen er kun udgangspunktet.

Boyuan Hardware kan udføre CNC-bearbejdning på 50×44 mm aluminiumskabinet i henhold til kundetegninger, herunder:

• Interfaceåbninger (USB, RJ45, strømgrænseflader, flystik osv.)
• Skruehuller og positioneringshuller
• Gevindhuller og forsænkningshuller
• Riller og trin
• Varmeafledningsåbninger og ventilationshuller
• Affasning
• Andre brugerdefinerede strukturer

05 | Længde kan tilpasses til produktet

50 × 44 mm er tværsnitsspecifikationen for kabinettet, og længden på 50 × 44 mm aluminiumsstrømforsyning og industrikontrolkabinet kan skæres i henhold til de faktiske udstyrsdimensioner. Den specifikke bearbejdelige længde bekræftes i henhold til materiale, overfladebehandling og produktkrav.

06 | Effektiv varmeafledning

Den termiske ledningsevne af aluminiumslegering er omkring 200W/(m·K). Kombineret med det større overfladeareal på 50×44 mm, kan det effektivt lede og aflede varme genereret af interne komponenter. Til udstyr med stor varmeproduktion såsom effektmoduler og effektforstærkere er selve aluminiumskabinettet en effektiv køleplade, som kan forlænge udstyrets levetid.

07 | Metalkabinet kombinerer struktur og udseende

Aluminiumslegering er let og har god strukturel ydeevne, samtidig med at den bevarer en naturlig metaltekstur. Gennem overfladebehandlinger som børstning, sandblæsning og anodisering kan der opnås forskellige udseendeeffekter, hvilket giver elektronisk udstyr et mere professionelt produktudseende.

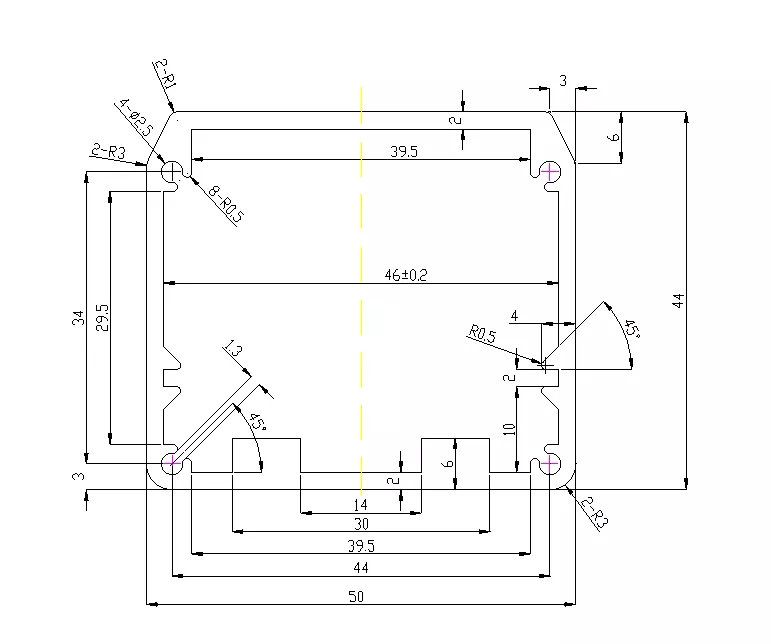

50×44 mm aluminiumsskab Tekniske specifikationer

Note: Specifikke materialekvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal være underlagt faktiske produkttegninger og ordrekrav.

Hvilke produkter er 50×44 mm aluminiumskabinet egnet til?

50×44 mm tilhører kategorien med rigelig plads i aluminium – 50 mm-bredden understøtter side-by-side layout af flere grænseflader, og 44 mm højden kan rumme højere komponenter og køleplader. Højden på 44 mm er kerneegenskaben, der adskiller denne specifikation fra små kabinetter, hvilket gør den i stand til at bære elektronisk udstyr med større kraft og højere komponenter.

1. Strømmoduler

Designet med rigelig plads på 50×44 mm er meget velegnet til forskellige strømprodukter:

• Skift af strømforsyningsmoduler
• Strømadaptere
• Kabinetter til køretøjets strømforsyning
• Inverter kabinetter
• Ensretterhuse i aluminium
• DC-DC konverter moduler
• UPS strømforsyningsmoduler
• Oplader moduler

Hvorfor er 50×44 mm velegnet til strømmoduler? Strømmoduler skal normalt rumme højere komponenter såsom elektrolytiske kondensatorer (typisk 25-35 mm i højden), transformere og køleplader. Højden på 44 mm giver rigelig monteringsplads, mens bredden på 50 mm kan rumme brede PCB-layouts, og aluminiumslegeringsmaterialet hjælper også kraftige enheder med at sprede varmen effektivt.

2. Effektforstærkere og lydudstyr

• Forstærker kabinetter
• Lyd effektforstærkere
• Signalforstærkermoduler
• RF effektforstærkere

Hvorfor er 50×44mm velegnet til forstærkere? Effektforstærkere har brug for relativt stor intern plads til at rumme forstærkerkredsløb, køleplader og strømforsyningssektioner. Højden på 44 mm kan installere højere komponenter, og kabinettet i aluminiumslegering tjener også en varmeafledningsfunktion, velegnet til lyd- og RF-forstærkerudstyr med stor varmeudvikling.

3. Industrielle kontrol- og automationsmoduler

• Industrielle controllere
• Programmerbare logiske kontroller (PLC) moduler
• Motion control moduler
• Motordrev moduler
• Inverter moduler
• I/O udvidelsesmoduler
• Automation kontrolbokse

Hvorfor er 50×44 mm velegnet til industrielle kontrolmoduler? Industrielle kontrolmoduler skal normalt rumme mange grænseflader (RS232, RS485, CAN, Ethernet osv.) og større styrekort. Bredden på 50 mm kan rumme flere grænseflader side om side, og højden på 44 mm kan installere strømenheder med køleplader.

4. Måleinstrumenter og testudstyr

• Oscilloskop moduler
• Signalgenerator kabinetter
• Instrumenter til dataindsamling
• Effektanalysatorer
• Spektrum analyse moduler
• Instrumenter til test af hårdhed
• Ultralydstestudstyr
• Flowmåler/niveaumåler kabinetter

Hvorfor er 50×44 mm velegnet til måleinstrumenter? Måleinstrumenter har brug for større PCB-layouts for at kunne rumme signalbehandlingskredsløb og flere grænseflader. 50 mm bredden kan rumme standard brede printkort, og 44 mm højden kan rumme komponenter som transformere og relæer.

5. Kommunikations- og netværksudstyr

• Kommunikationsbasestationsmoduler
• Signalforstærkere
• GPS/GPRS/5G kommunikationsmoduler
• Datatransmissionsenheder (DTU)
• Fiberoptiske transceivere
• Trådløst broudstyr
• Skift moduler

6. Medicinsk testudstyr

• Medicinske testmoduler
• Overvågningsudstyr
• Bærbare medicinske instrumenter
• Fysioterapi udstyr moduler
• Biosignalopsamlingsmoduler

7. Varmeafleder integrerede applikationer

50×44 mm aluminiumskabinet kan bruges i kombination med interne køleplader:

• Højeffekt LED-driverkabinetter
• Power elektroniske moduler
• Motorstyringer
• Batteristyringssystem (BMS) kabinetter
• Supercapacitor modul kabinetter

8. Afskærmningsbokse og anti-interferensapplikationer

• Præcisionsinstrument afskærmningsbokse
• Højfrekvent modulafskærmning
• Medicinsk elektronisk afskærmning

Aluminiumslegeringsmaterialet giver fremragende elektromagnetisk afskærmningsydelse, hvilket effektivt forhindrer elektromagnetisk interferens.

9. Eksperimentelt udstyr til undervisning og videnskabelig forskning

• Eksperimentelle instrumentkabinetter
• Undervisning i demonstrationsmoduler
• Udstyr til dataindsamling til videnskabelig forskning

Hvad kan tilpasses til 50 × 44 mm aluminiumskab?

Overfladebehandling

Anodisering

Anodisering er en af ​​de almindeligt anvendte overfladebehandlingsmetoder til aluminiumskabe. 50×44 mm aluminiumsstrømforsyning og industriel kontrolkabinet kan ændre udseendet og overfladeegenskaberne af aluminiumsoverfladen og opnå forskellige farveeffekter.

Sandblæsning

Sandblæsning kan danne en ensartet mat tekstur på aluminiumsoverfladen, velegnet til industrielt elektronisk udstyr og instrumentkabinetter.

Børstning

Børstning kan danne almindelige metalteksturer, hvilket gør det muligt for produktet at bevare en tydelig aluminiumslegeringsmetaltekstur.

Lasergravering

Følgende kan bearbejdes på overfladen af ​​50×44 mm aluminiumskabinet:

• Logo
• Produktmodel
• Interface identifikation
• Produktnummer
• Tekst og mønstre

Silketryk

Velegnet til bearbejdning af flerfarvede logoer, tekst og funktionsidentifikation.

Specialbearbejdning af professionelt aluminiumskab

Vi producerer ikke kun standard aluminiumskabe, men kan også tilpasse efter kundens produktstruktur.

Kunder skal kun oplyse:

2D-tegninger / 3D-modeller / fysiske prøver / produktdimensioner

Vi kan derefter udføre bearbejdningsevaluering i henhold til aktuelle produktkrav.

CNC-bearbejdning opfylder ikke-standardkrav

For produkter, der ikke direkte kan tilfredsstilles af 50×44 mm standardprofilen, kan tilpasning opnås gennem efterfølgende CNC-bearbejdning.

For eksempel:

Interfaceåbninger + monteringshuller + gevindhuller + varmeafledningsspalter + riller + trin + logo

Alle kan bearbejdes efter kundetegninger.

Produktvalgsguide

Hvis dit printkort er tæt på 50 mm

50×44 mm er et ideelt valg - 50 mm bredde giver rigelig PCB-routing plads, og 44 mm højden kan rumme højere komponenter. Om den faktiske struktur er egnet kan bekræftes i henhold til PCB-tykkelse, monteringsmetode og indvendig komponenthøjde.

Hvis din enhed indeholder højere komponenter

Højden på 44 mm kan rumme højere komponenter såsom elektrolytiske kondensatorer (25-35 mm), transformere, køleplader og relæer, velegnet til elektronisk udstyr, der kræver større intern plads.

Hvis din enhed genererer betydelig varme

Aluminiumslegeringskabinettet har fremragende varmeledningsevne. Kombineret med det større overfladeareal på 50×44 mm, kan det effektivt hjælpe interne komponenter med at sprede varme. Varmeafledningsåbninger eller ventilationshuller kan bearbejdes på kabinettet for yderligere at forbedre varmeafledningseffekten.

Hvis PCB-længderne er forskellige

Profilen kan skæres efter produktlængde, og samme tværsnitsspecifikation kan tilpasses til produkter af forskellig længde.

Hvis grænseflader skal installeres

CNC-åbninger kan tilføjes til profilhuset eller endepladerne. Almindelige inkluderer USB, RJ45, strømgrænseflader, flystik, BNC-grænseflader, indikatorlys osv.

Hvis du har brug for mere plads

En større aluminiumprofilspecifikation kan genvælges i henhold til printkortdimensioner, eller der kan udføres et ikke-standard skabsdesign.

Workshop Show

FAQ

1. Hvilke produkter passer 50×44 mm aluminiumskablet til?

50×44 mm hører til kategorien med rigelig plads i aluminium, velegnet til strømmoduler, effektforstærkere, industrielle controllere, måleinstrumenter, kommunikationsbasestationsudstyr, motordrevmoduler, medicinske testinstrumenter osv. Bredden på 50 mm understøtter multi-interface layout, og 44 mm højden kan rumme højere komponenter og køleplader.

2. Er 50×44mm længden af ​​kabinettet?

nr. 50×44mm refererer til kabinettets tværsnitsstørrelse (bredde × højde). Produktlængden kan skæres i henhold til faktisk udstyr og PCB-længde.

3. Kan længden af ​​50×44 mm aluminiumskablet tilpasses?

Ja. Længden af ​​aluminiumsekstruderingskabinettet kan skæres i henhold til produktkrav. Den specifikke længde skal bekræftes i kombination med materiale, overfladebehandling og produktstruktur.

4. Kan 44 mm højden rumme elektrolytiske kondensatorer?

Ja. Almindelige elektrolytiske kondensatorer er normalt 25-35 mm i højden, og den indvendige højde på 44 mm kan fuldt ud rumme dem. Specifik bekræftelse er nødvendig i henhold til dine komponentdimensioner.

5. Kan der laves varmeafledningshuller på aluminiumskabinettet?

Ja. Boyuan Hardware kan bearbejde varmeafledningsspalter, ventilationshuller, varmeafledningsribber og andre varmeafledningsstrukturer i henhold til kundetegninger for at hjælpe højeffektudstyr med at sprede varme.

6. Kan grænseflader såsom flystik og BNC bearbejdes?

CNC-bearbejdning kan udføres på de tilsvarende grænsefladepositioner i henhold til kundetegninger. Om det er specifikt egnet til bearbejdning skal bekræftes i henhold til grænsefladedimensioner og kabinetstruktur.

7. Kan et printkort installeres?

Ja. 50×44 mm aluminiumskabinet er standardudstyret med interne kredsløbskortslots, og printkortet kan indsættes og fastgøres direkte. Tilsvarende monteringsstrukturer kan også designes efter printkortdimensioner og monteringsmetode.

8. Kan endeplader tilpasses?

Ja. Endepladernes dimensioner, hulpositioner og struktur kan bearbejdes i henhold til produktkrav.
