45×19mm Aluminium Industriel Elektronisk Modul Indkapsling

Aluminiumsprofilhuset kan skæres til den ønskede produktlængde og derefter kombineres med endeplader, CNC-bearbejdning, monteringshuller, interfaceåbninger, gevindhuller, logoer og overfladebehandling for at skabe et komplet elektronisk enhedskabinet. Boyuan Hardware, med over 20 års erfaring, en ~10.000㎡ fabrik og omkring 300 eksisterende forme, håndterer skæring, tre-akset CNC, boring, anboring, overfladebehandling, lasergravering, silketryk, inspektion og montage internt.

Produktdefinition

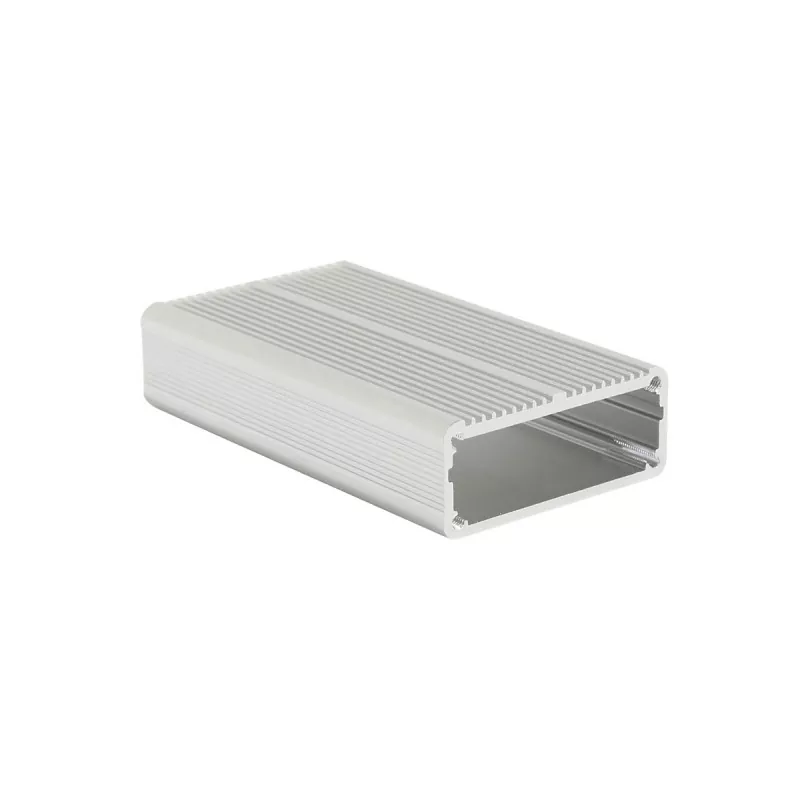

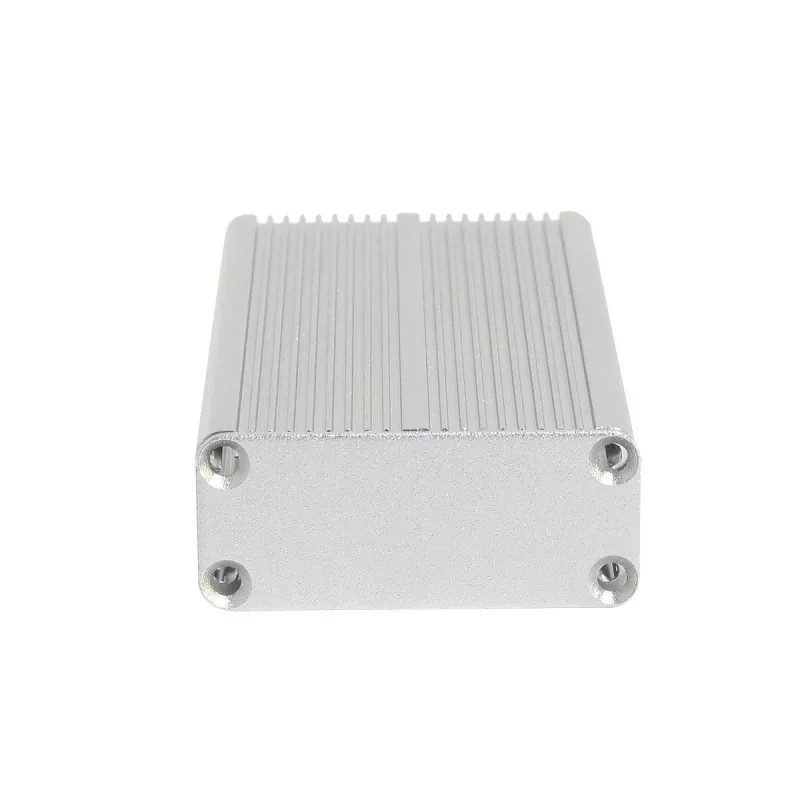

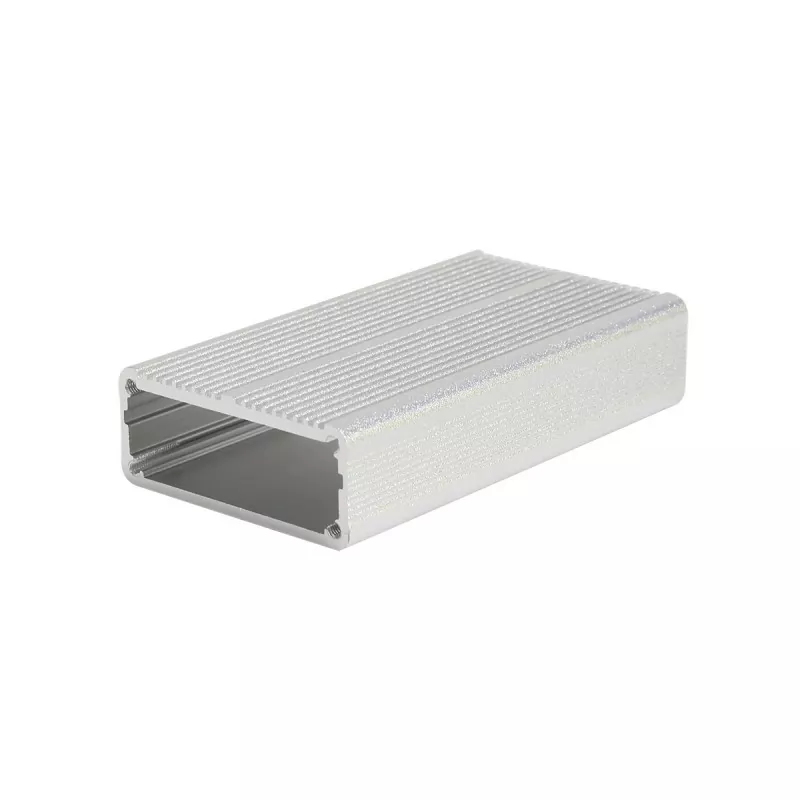

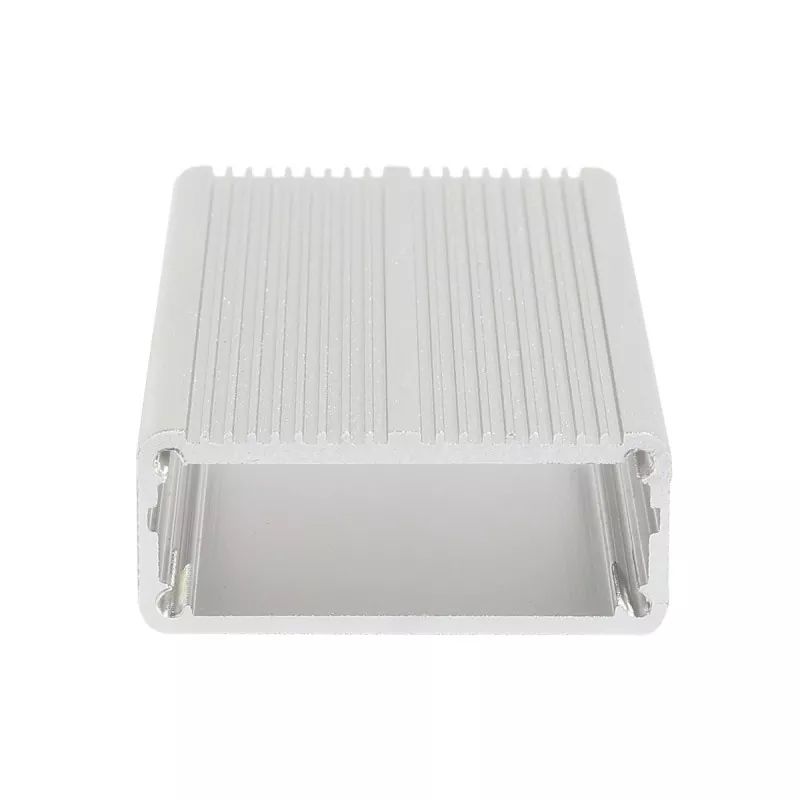

45 × 19 mm aluminiumskabinet er et lavprofils ekstruderet aluminium elektronisk enhedskabinet med en tværsnitsstørrelse på cirka 45 mm × 19 mm.

Det mest bemærkelsesværdige træk ved denne specifikation er kombinationen af ​​45 mm lateral plads og 19 mm lav højde. Sammenlignet med højere elektroniske enhedskabinetter hjælper det med at kontrollere den samlede produkttykkelse; sammenlignet med smallere lavprofilskabe giver 45 mm bredden mere rigelig sidelayoutplads til printkort, stik og interfaces.

Derfor er dette aluminiumskab mere velegnet til:

• PCB elektroniske moduler
• Signalkonverteringsmoduler
• Dataindsamlingsmoduler
• Kommunikationsgrænseflademoduler
• Sensor moduler
• Industrielle kontrol elektroniske moduler
• Lille måle- og testudstyr
• Indlejrede elektroniske enheder

Aluminiumsprofilhuset kan skæres i henhold til produktlængde og kombineres med endeplader, CNC-bearbejdning, monteringshuller, interfacehuller, gevindhuller, logo og overfladebehandling for at danne et komplet elektronisk enhedskabinet.

Produktdetaljer

1. 45 mm bredde, giver bedre sideværts layoutplads til PCB'er og grænseflader

Bredden på 45 mm giver relativt god sideplads til et lavprofils elektronisk kabinet.

Hvis produktet skal arrangere PCB'er, stik og interfaces internt på samme tid sammenlignet med nogle smallere aluminiumskabe, giver 45 mm bredden mere layoutmargin.

45 × 19 mm aluminium industrielt elektronisk modulkabinet er specielt velegnet til elektroniske moduler, der skal arrangere flere grænseflader på endefladen eller siden, såsom:

• Kommunikationsgrænseflader
• Strømgrænseflader
• Klemrækker
• Indikatorlys
• Knapper
• Små stik

2. 19 mm lav højde, velegnet til elektroniske enheder med tykkelseskrav

Højden på 19 mm er væsentligt lavere end konventionelle kompakte tværsnit såsom 25 mm og 29 mm, hvilket gør den mere velegnet til produkter, der har brug for at kontrollere enhedens samlede tykkelse.

Den er især velegnet til PCB-produkter med lave indvendige komponenthøjder.

For eksempel:

• Slanke PCB + interfaces → velegnet
• PCB + lavhøjde elektroniske komponenter → egnet
• PCB + højere relæer/klemmer/moduler → intern højde skal bekræftes først

Derfor, før du vælger et 45×19 mm kabinet, skal det effektive indre rum bekræftes i henhold til de faktiske printkort og komponenthøjder.

3. Bredt og tyndt tværsnit, mere velegnet til vandret layout

45×19 mm er ikke blot at forfølge "det tyndeste", men at opnå en balance mellem lav højde og siderum.

For elektroniske moduler med relativt store laterale PCB-dimensioner, men som ikke ønsker at være for tykke, har denne tværsnitsstruktur god tilpasningsevne.

4. Aluminiumsekstruderingsstruktur letter udviklingen af ​​produkter af forskellig længde

Som profiltværsnit kan 45×19mm justeres i længden i henhold til det indvendige rum på forskellige produkter.

Det samme tværsnit kan bruges til at udvikle versioner med flere længder:

• Kort version: små printkort eller interfacemoduler
• Mellem version: PCB + kommunikations-/styringskomponenter
• Lang version: dataindsamling eller multi-interface elektroniske moduler

For produktudvikling i samme serie kan dette reducere strukturelle ændringer forårsaget af forskellige kabinettværsnit.

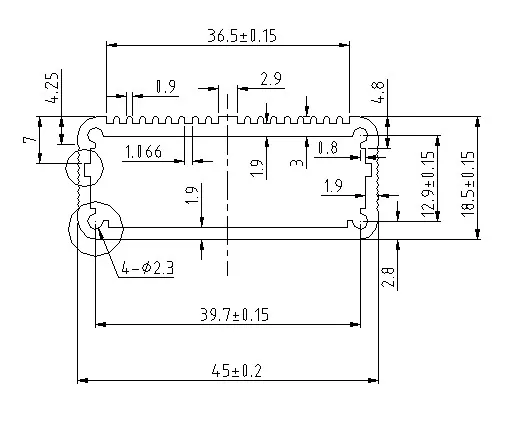

Tekniske specifikationer

Specifikke parametre såsom aluminiumslegeringskvalitet, profilvægtykkelse, indvendige dimensioner, længdeområde, bearbejdningstolerancer og overfladebehandlingsfarver skal være underlagt faktiske tegninger og ordrekrav.

Hvilke produkter er det velegnet til?

1. PCB elektroniske moduler

Dette er en forholdsvis typisk påføringsretning for 45×19 mm.

For printkortmoduler med lav højde kan 45 mm-bredden bruges til printkort og interface-layout, mens 19 mm-højden styrer den samlede produkttykkelse.

Velegnet til:

• PCB kontrolmoduler
• Elektroniske kontroltavler
• Indlejret elektronik
• Elektroniske grænseflademoduler

2. Signalkonverterings- og dataindsamlingsmoduler

Signalkonverterings- og dataindsamlingsprodukter kræver normalt PCB'er, stik og flere grænseflader, men behøver ikke nødvendigvis et meget højt kabinet.

Bredden på 45×19 mm giver plads til interface-layout, mens højden på 19 mm hjælper med at holde produktet kompakt.

Velegnet til:

• Signalkonverteringsmoduler
• Dataopsamlingsmoduler
• Signalgrænseflademoduler
• Sensorgrænsefladeenheder
• Målemoduler

3. Kommunikationsgrænseflademoduler

For elektroniske moduler, der skal installere kommunikationsgrænseflader, kan 45 mm-bredden bruges til at arrangere interfaces og printkort, og 19 mm-højden er velegnet til produkter med krav til overordnet tykkelse.

For eksempel:

• Kommunikationsgrænseflademoduler
• Datatransmissionsmoduler
• Netværksgrænsefladeelektronik
• Industrielle kommunikationsmoduler

4. Sensor og IoT elektroniske moduler

For sensorkontroltavler, IoT-moduler og små overvågningsenheder, hvis de interne elektroniske komponenthøjder er lave, kan et 45×19 mm aluminiumsekstruderingskabinet bruges til beskyttelse.

Velegnet til:

• Sensor moduler
• IoT elektronik
• Overvågningsmoduler
• Smart kontrolmoduler
• Indlejrede sensorenheder

5. Små industrielle kontrolmoduler

45×19mm kan bruges til nogle mindre industrielle elektroniske kontrolmoduler, såsom:

• Styregrænseflademoduler
• I/O relaterede moduler
• Signalbehandlingsmoduler
• Små kontroltavler
• Industrielle kommunikationsmoduler

Hvis højere terminaler, relæer eller andre komponenter er inkluderet internt, er det nødvendigt at bekræfte egnetheden i henhold til de faktiske højder.

Hvilke strukturer kan bearbejdes?

For forskellige elektroniske produktstrukturer kan yderligere bearbejdning udføres på aluminiumsprofilen og enderne.

Hvordan vælger man mellem 45×19mm og lignende størrelse aluminiumskabe?

Hovedforskellen mellem forskellige tværsnitsstørrelser er ikke "hvilket er bedre", men forskellige krav til indvendig plads og produkttykkelse.

Hvornår er 45×19 mm bedst egnet?

Hvis dit produkt er:

• Relativt bredt i laterale PCB-dimensioner
• Ikke høj i indvendig komponenthøjde
• Behov for at kontrollere den samlede enhedstykkelse

Så er 45×19 mm aluminium industrielt elektronisk modulkabinet en specifikation, der er værd at prioritere.

Omvendt, hvis der er højere stik, terminaler, strømmoduler eller andre elektroniske komponenter internt, bør der gives prioritet til at bekræfte det faktiske indre rum svarende til 19 mm højden.

Boyuan Hardwares bearbejdningsfunktioner i aluminiumskab

Boyuan Hardware har over 20 års erfaring i aluminiumskabs- og aluminiumschassisindustrien, med et fabriksareal på cirka 10.000 kvadratmeter, og har længe været beskæftiget med bearbejdning af aluminiumskabe, aluminiumsprofilkonstruktionsdele og elektroniske enhedsindkapslinger.

De fleste produktionsprocesser kan i øjeblikket gennemføres internt, herunder:

• Aluminiumsprofilskæring
• Tre-akset CNC-bearbejdning
• Boring
• Tapping
• Overfladebehandling
• Lasergravering
• Silketryk
• Produkt inspektion
• Produkt montering

Virksomheden har cirka 300 eksisterende forme og kan kombinere eksisterende profilressourcer for at hjælpe kunderne med at matche passende aluminiumsprofiltværsnit.

For produkter, der kræver ikke-standardiserede grænseflader, monteringshuller eller endefladestrukturer, kan yderligere CNC-bearbejdning bruges til at opnå dem.

FAQ

Q1: Er 45 × 19 mm aluminiumskabinet egnet til PCB'er?

Velegnet til elektroniske printmoduler i lav højde. Specifik egnethed skal bekræftes i henhold til PCB-dimensioner, komponenthøjde og monteringsmetode.

Q2: Hvad er forskellen mellem 45×19mm og 43×13mm?

45 × 19 mm aluminium industrielt elektronisk modul kabinet er bredere og højere, så det indre rum er mærkbart mere rigeligt, velegnet til produkter, der har brug for mere lateral PCB og interface layout plads; 43×13 mm er mere orienteret mod ultratynde elektroniske moduler.

Q3: Hvad er mere egnet, 45×19mm eller 44×23mm?

Hvis der lægges mere vægt på lav højde og samlet tykkelse, kan 45×19 mm prioriteres; hvis der er behov for en større komponentmonteringshøjde indvendigt, kan 44×23 mm være mere passende.

I sidste ende bør det bestemmes i henhold til PCB, komponenthøjde og grænsefladestruktur.

Q4: Kan længden på 45 × 19 mm tilpasses?

Længdeskæring kan udføres i henhold til produktstruktur og faktiske bearbejdningskrav.

Q5: Kan grænseflader såsom USB og RJ45 bearbejdes?

CNC-åbningsbearbejdning kan udføres i henhold til grænsefladedimensioner og produkttegninger.

Q6: Kan gevindhuller og monteringshuller bearbejdes?

Ja. Boring, anboring og anden bearbejdning kan udføres i henhold til monteringskrav.

Q7: Kan et logo bearbejdes på kabinettet?

Produktlogoer og identifikation kan bearbejdes ved lasergravering eller silketryk i henhold til kravene.

Q8: Hvad hvis jeg ikke ved, om 45×19mm er egnet til mit produkt?

Du kan angive PCB-dimensioner, maksimal komponenthøjde, grænsefladepositioner og overordnede produktdimensionskrav. Baseret på disse oplysninger kan vi yderligere bekræfte, om denne specifikation er egnet.

Hvilken information er nødvendig for at købe et 45×19 mm aluminiumskab?

Hvis du har brug for et tilbud eller tilpasning, anbefales det at udarbejde følgende information:

Hvis du i øjeblikket ikke har komplette bilagstegninger, kan du også først give produktdimensioner, PCB eller interne strukturoplysninger til foreløbig bekræftelse.
