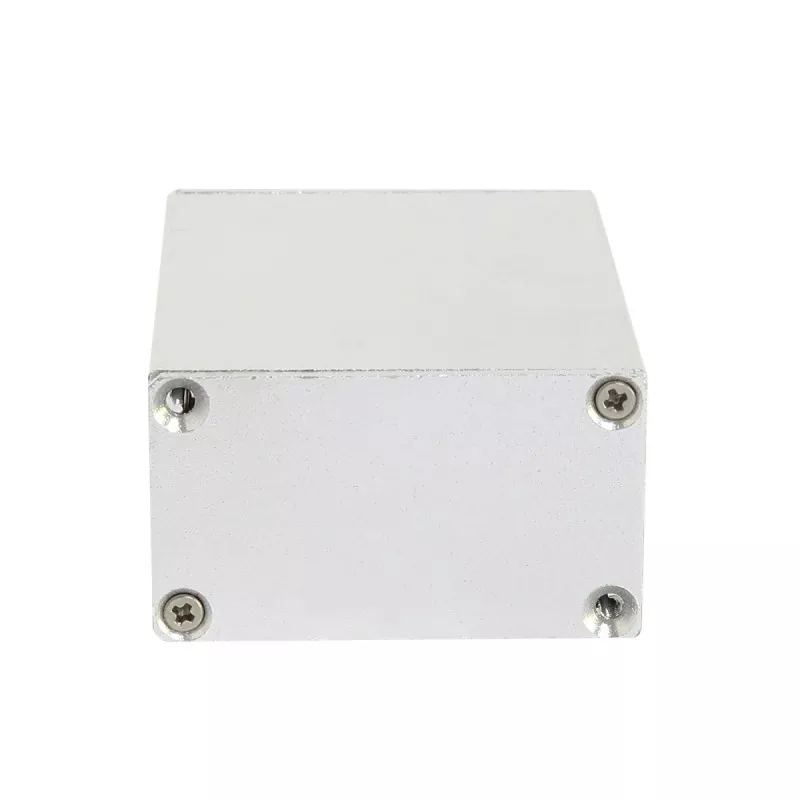

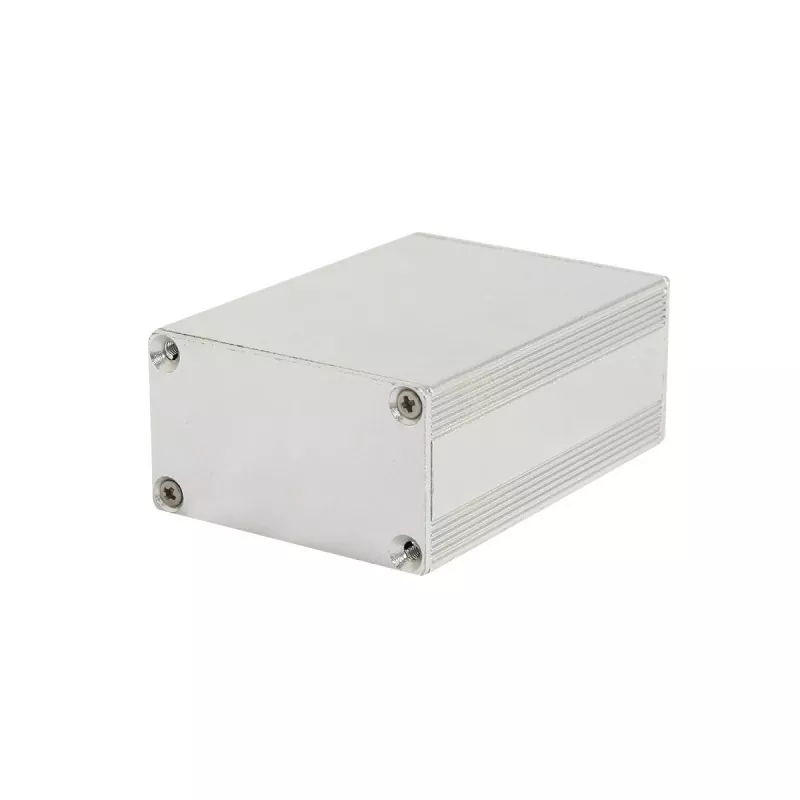

44×25mm aluminiums kommunikationsudstyrshus

44×25mm aluminiums kommunikationsudstyrshus — et kompakt ekstruderet aluminiumskabinet, der ligger mellem ultraslanke og højere profilmuligheder. Dens 25 mm højde giver mærkbart mere intern frigang end 13 mm, 18 mm eller 23 mm versioner, hvilket gør det muligt for huset at acceptere højere plug-in komponenter, klemrækker, stik, kontakter og små moduler.

Samtidig understøtter bredden på 44 mm en praktisk lateral placering af PCB'er, sokler, indikatorer og kommunikations- eller strømporte. Denne balance gør det til et praktisk valg for elektroniske moduler, der kræver både et lille fodaftryk og rimelig komponentplads.

Produktdefinition

44 × 25 mm aluminiumskabinet er et kompakt elektronisk enhedskabinet designet med en ekstruderet aluminiumsstruktur med en ekstern størrelse på cirka 44 mm × 25 mm. Sammenlignet med tyndere lavprofil-aluminiumskabinetter giver denne størrelse mere rigelig intern højde til printkort, kredsløbskomponenter, konnektorer og interface-layouts, mens den bibeholder et lille samlet volumen.

Dens 44 mm laterale dimension er velegnet til printkort og interface layout, og 25 mm højden kan rumme relativt rigelige elektroniske komponenter. Derfor er det mere velegnet til elektroniske moduler, der har visse krav til volumen, strukturel styrke, elektronisk komponent monteringsplads og varmeafledningsforhold.

Gennem processer som skæring, boring, bankning, endefladebearbejdning, grænsefladeåbninger, overfladebehandling, lasergravering og silketryk kan den bearbejdes i forskellige længder og monteringsformer i henhold til faktiske produktstrukturer.

Kerne fordele

1. 44mm Bredde, Balancering PCB og Interface Layout

Det 44 mm laterale rum er mere generøst end ultrasmalle elektroniske kabinetter og kan arrangeres efter PCB-dimensioner:

• Klemrækker
• Stikkontakter
• Afbrydere
• Indikatorlys
• Knapper
• Kommunikationsgrænseflader
• Strømgrænseflader
• Sensorgrænseflader

For elektroniske moduler, der skal arrangere flere grænseflader centralt på kabinettets endeflade, giver 44 mm bredden mere fleksibel strukturel designplads.

2. 25 mm højde, bedre intern komponentkapacitet

Højden på 25 mm giver større intern plads end lavprofilspecifikationer som 13 mm, 18 mm og 23 mm.

Derfor er det ikke kun velegnet til tynde PCB'er, men også mere velegnet til installation af elektroniske komponenter med en vis højde, såsom:

• PCB gennemgående komponenter
• Klemrækker
• Stik
• Små moduler
• Kontakter og knapper
• Strømrelaterede komponenter
• Elektroniske komponenter, der kræver en vis monteringshøjde

For produkter, der ikke kan bruge ultratynde kabinetter, kan 44×25 mm tjene som et mere afbalanceret størrelsesvalg.

3. Aluminiumsekstruderingsstruktur, velegnet til elektroniske produktskabe

Aluminiumsekstruderingskabinetter har god strukturel stabilitet, samtidig med at de opretholder en relativt lav totalvægt, velegnet til elektronisk udstyr, der kræver gentagen installation, adskillelse eller langvarig brug.

Profilstrukturen letter også skæring i henhold til produktlængde og danner kombineret med endeplader, skruer og CNC-bearbejdning en komplet elektronisk enhedsindkapsling.

4. Velegnet til produktserier af forskellige længder

For den samme serie af elektronisk udstyr, hvis forskellige modeller har forskellige PCB'er eller antal interne komponenter, kan forskellige specifikationer dannes ved at justere aluminiumsprofilens længde.

For eksempel:

• Kort længde → små elektroniske moduler
• Mellem længde → PCB + interfaces + styrekomponenter
• Længere længde → flere kredsløb og tilslutningskomponenter

Dette gør det muligt at udvikle flere produktmodeller ved at bruge det samme eller lignende kabinettværsnit, hvilket reducerer omkostningerne ved at redesigne kabinettet.

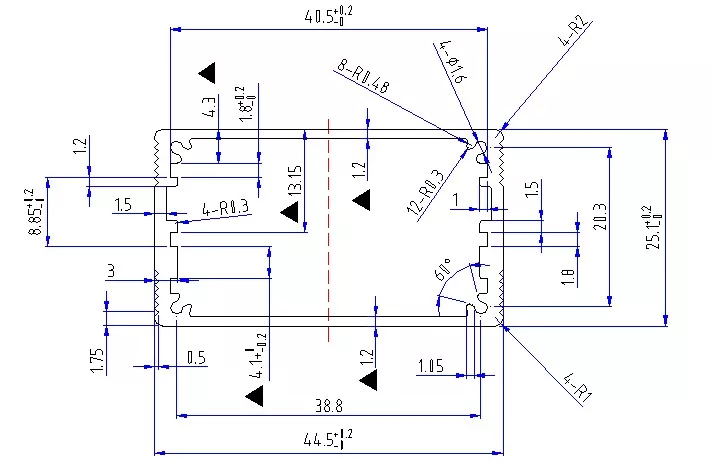

Tekniske specifikationer

Note: Specifikke aluminiumslegeringskvaliteter, vægtykkelse, indvendig struktur, længdeområder, bearbejdningstolerancer og overfladebehandlingsfarver skal bekræftes i henhold til faktiske tegninger eller produktkrav.

Gældende produkter og anvendelsesfelter

Størrelsen 44×25 mm tilhører kompakte elektroniske udstyrsskabe med en vis indvendig højde og er mere velegnet til følgende produkter.

1. Industrielle kontrolmoduler

Velegnet til mindre industriel kontrol, styrekort, I/O-moduler og styregrænseflademoduler.

For eksempel:

• Industrielle kontrolmoduler
• I/O kontrolmoduler
• Kontrolgrænseflademoduler
• Små PLC-relaterede moduler
• Industrielle elektroniske controllere

Højden på 25 mm giver mere god monteringsplads til PCB'er og komponenter såsom terminaler end ultratynde kabinetter.

2. Dataopsamlings- og signalkonverteringsmoduler

Til dataindsamlingsudstyr, der skal installere PCB'er, klemrækker og flere grænseflader, kan 44×25 mm give god lateral layoutplads.

Velegnet til:

• Dataopsamlingsmoduler
• Signalkonverteringsmoduler
• Signalgrænseflademoduler
• Målemoduler
• Sensorgrænseflademoduler

3. Kommunikation og netværk elektroniske moduler

Bredden på 44 mm er velegnet til at arrangere kommunikationsgrænseflader, mens højden på 25 mm kan rumme PCB'er og relaterede elektroniske komponenter.

Kan bruges til:

• Kommunikationsmoduler
• Interface moduler
• Datatransmissionsenheder
• Industrielt kommunikationsudstyr
• Indlejret kommunikationselektronik

4. IoT og smarte elektroniske moduler

Velegnet til produkter, der skal installere PCB'er, styrekredsløb, grænseflader og sensorkomponenter inden for et relativt lille volumen.

For eksempel:

• IoT-controllere
• Sensor moduler
• Smart kontrolmoduler
• Indlejret elektronik
• Overvågningsmoduler

5. Små instrumenter og testudstyr

Til små måle-, detektions- og test elektroniske moduler kan aluminiumskabinettet yde komplet mekanisk beskyttelse af interne PCB'er.

Velegnet til:

• Elektroniske testmoduler
• Måleinstrumenter
• Signaltestudstyr
• Laboratorieelektronik
• Bærbare elektroniske moduler

Specifik tilpasset bearbejdning tilgængelig

Vi bearbejder ikke kun aluminiumsprofilhuset, men kan også udføre yderligere mekanisk bearbejdning på kabinettet i henhold til produktstrukturen.

FAQ

Spørgsmål 1: Er 44 × 25 mm aluminiumskablet egnet til installation af PCB'er?

Ja. Denne størrelse kan bruges til elektroniske produkter såsom PCB'er, styrekort, kommunikationsmoduler og dataindsamlingsmoduler. Om det er specifikt egnet skal bekræftes i henhold til printkortdimensioner, komponenthøjde og monteringsmetode.

Q2: Hvad er forskellen mellem 44×25 mm aluminiumskommunikationsudstyrshus og 44×23 mm?

Begge har samme bredde, og den største forskel er i højden. 44×25 mm tilføjer omkring 2 mm højde sammenlignet med 44×23 mm, så den interne komponentmonteringsplads er relativt rigelig, og den er mere velegnet til elektronisk udstyr, der indeholder komponenter med en vis højde, såsom klemrækker, stik og kontakter.

Q3: Kan længden af ​​44 × 25 mm aluminiumskabinet tilpasses?

Længdebearbejdning kan udføres i henhold til produktstruktur og krav til bearbejdning af aluminiumprofil. Den faktiske bearbejdelige længde skal bekræftes i kombination med specifikke produkt- og ordrekrav.

Q4: Kan grænsefladehuller såsom USB og RJ45 bearbejdes?

CNC-åbningsbearbejdning kan udføres i henhold til kundetegninger og grænsefladedimensioner. De specifikke hulpositioner, dimensioner og strukturer skal bekræftes på tegningsstadiet.

Q5: Kan gevindhuller bearbejdes?

Ja. Boring, anboring og anden bearbejdning kan udføres i henhold til produktmonteringsmetoden.

Q6: Kan der laves et logo på aluminiumskabinettet?

Logo- og produktidentifikationsbearbejdning såsom lasergravering eller silketryk kan udføres i henhold til kundens krav.

Spørgsmål 7: Kan du bearbejde et komplet elektronisk enhedskabinet?

Ja. Vi kan fuldføre skæring, CNC-bearbejdning, overfladebehandling, logobearbejdning, inspektion og relaterede montageprocesser omkring aluminiumsekstruderingskabinettet.

Spørgsmål 8: Hvad hvis jeg ikke ved hvilken størrelse af aluminiumskabinet jeg skal vælge?

Du kan først angive PCB-dimensioner, maksimal indvendig komponenthøjde, interfacepositioner og de nødvendige ydre dimensioner for produktet. Vi kan hjælpe med at bekræfte den passende profilspecifikation baseret på disse strukturelle parametre.

Hvad skal man give, når man køber et 44×25 mm aluminiumskab?

For hurtigt at bekræfte produktets fremstillingsevne, rådes kunder til at give følgende oplysninger:

Hvis du i øjeblikket kun har et printkort eller en produktprototype og ingen komplet bilagstegning, kan du også starte med at bekræfte produktdimensioner og indvendig struktur.
