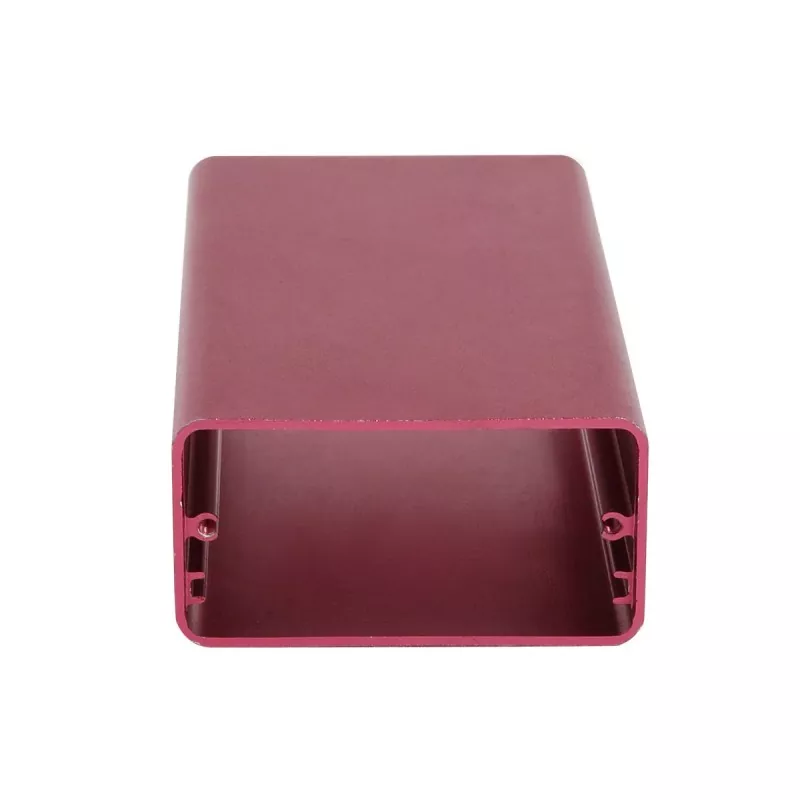

44×23mm Aluminium Data Acquisition Equipment kabinet

44×23mm Aluminium Data Acquisition Equipment kabinet — et lavprofils ekstruderet aluminiumshus placeret mellem små elektroniske moduler og større kontroludstyr. Dens 44 mm bredde giver plads til sidelayout til PCB'er og stik, mens højden på 23 mm holder den samlede enhed kompakt. Dette gør den velegnet til produkter, der skal rumme et printkort, flere grænseflader og et moderat antal komponenter uden at blive for høje.

Længden skæres til PCB- og enhedsdimensionerne, og efterfølgende CNC-bearbejdning, boring, anboring, interfaceåbninger, endepladebearbejdning og logobearbejdning gør standardprofilen til et komplet tilpasset aluminiumskab. Boyuan Hardware, med over 20 års erfaring og en ~10.000㎡ fabrik, leverer skæring, CNC, boring, anboring, overfladebehandling, lasergravering, silketryk, inspektion og montering.

Produktdefinition

44 × 23 mm aluminiumskabinet er et ekstruderet aluminiums elektronisk hus velegnet til små til mellemstore printkort, kredsløbskontrolmoduler, kommunikationsmoduler, dataindsamlingsudstyr og indlejrede elektroniske produkter.

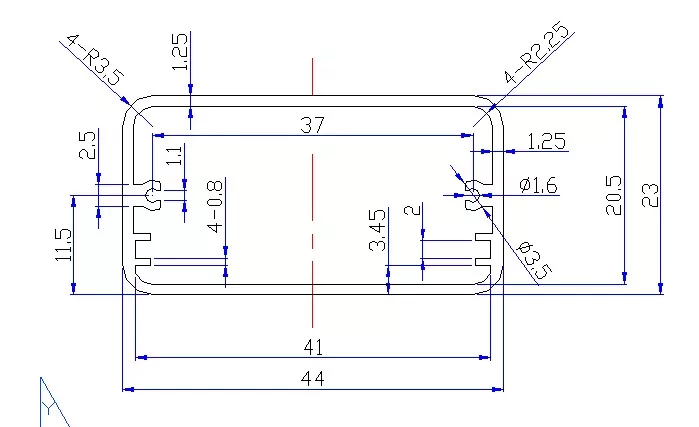

44×23 mm vedtager en bredere, lavere tværsnitsstruktur: 44 mm lateral dimension giver en vis layoutplads til PCB'er og elektroniske komponenter, mens 23 mm højden holder den overordnede enhedsstruktur kompakt.

Denne størrelse er mere velegnet til produkter mellem små elektroniske moduler og større kontroludstyr. Især når produktet skal installere et printkort, interfaces, stik og et vist antal elektroniske komponenter, mens man ikke ønsker, at kabinettet skal være for højt, har 44×23 mm god anvendelighed.

Kabinettet kan skæres i fast længde i henhold til PCB'en og enhedslængden og kombineres med CNC-bearbejdning, boring, anboring, interfaceåbninger, endepladebearbejdning og logobearbejdning for at danne et komplet brugerdefineret elektronisk kabinet af aluminium.

Kerne fordele

1. 44 mm Lateral Space, Velegnet til PCB og Interface Layout

Det mest bemærkelsesværdige træk ved 44×23 mm er dens relativt rigelige bredde, mens den opretholder en lav højde.

Den 44 mm laterale dimension giver layoutplads til elektroniske komponenter, stik og grænseflader på printkortet, velegnet til elektroniske moduler, der har brug for sideværts arrangement af kredsløbskomponenter.

Specielt velegnet til:

• PCB kontrolmoduler
• Dataindsamlingsmoduler
• Signalkonverteringsmoduler
• Kommunikationsmoduler
• I/O-moduler
• Indlejrede elektroniske enheder

Sammenlignet med smallere aluminiumprofilspecifikationer giver denne type tværsnit mere lateral margin til intern strukturdesign.

2. 23 mm højde, balancering af indre rum og enhedstykkelse

23 mm højde er en relativt lavprofil elektronisk kabinetspecifikation.

Det er ikke som et 13 mm ultratyndt kabinet, der hovedsageligt er rettet mod elektroniske komponenter i lav højde, og heller ikke som et kabinet omkring 29 mm, der understreger større indvendig højde.

Derfor er 44×23 mm mere velegnet til: elektroniske enheder, der har brug for en vis indre plads, men som også ønsker at kontrollere den samlede produkthøjde.

Dette gør det muligt at dække et relativt bredt udvalg af industrielle elektroniske og elektroniske kommunikationsmoduler.

3. Velegnet til kombinationer af PCB, grænseflader og elektroniske komponenter

I faktiske elektroniske produkter skal kabinettet normalt ikke kun rumme PCB'et, men skal også håndtere:

• Strømgrænseflader
• Kommunikationsgrænseflader
• Signalgrænseflader
• Klemrækker
• Indikatorlys
• Knapper
• Stik

44×23 mm kan efterbearbejdes i overensstemmelse med de specifikke positioner af disse komponenter, hvilket gør profilkabinettet fra et standardtværsnit til et brugerdefineret kabinet, der passer til enhedsstrukturen.

4. Længde kan justeres i henhold til PCB og produktstruktur

44×23 mm er specifikationen for kabinettværsnit, og den endelige produktlængde kan justeres i henhold til det interne printkort og elektroniske komponenter.

Derfor kan den samme 44×23mm specifikation svare til produktserier af forskellige længder:

Til produktserieudvikling kan det samme tværsnit opretholdes, mens der dannes forskellige modeller ved at ændre længden.

Tekniske specifikationer

Note: Faktiske aluminiumslegeringskvaliteter, profilvægtykkelse, indvendig struktur, længdeområder, bearbejdningstolerancer og overfladebehandlingskrav skal bekræftes i henhold til specifikke tegninger eller ordrer.

Ansøgningsomfang

1. Industrielle kontrolmoduler

44×23mm kan bruges til forskellige små til mellemstore industrielle elektroniske moduler, såsom:

• PLC perifere moduler
• I/O-moduler
• Industrielle kontrolmoduler
• Signalkonverteringsmoduler
• Dataindsamlingsmoduler
• Indbyggede kontrolmoduler
• Automationsudstyr elektroniske moduler

Disse produkter skal normalt rumme både PCB'er og grænsefladekomponenter, så sammenlignet med særligt små aluminiumsskabe kræves der en vis lateral layoutplads.

2. Udstyr til dataindsamling og signalkonvertering

Velegnet til:

• Dataindsamlingsmoduler
• Signalopsamlingsmoduler
• Signalomformere
• Datakonverteringsmoduler
• Sensor interface moduler
• Overvågningsmoduler

Disse enheder skal normalt installere PCB'er, stik og et vist antal elektroniske komponenter. 44×23 mm kan give relativt kompakt strukturelt rum.

3. Kommunikations- og datatransmissionsmoduler

Kan bruges til:

• Kommunikationsmoduler
• Dataoverførselsmoduler
• Kommunikationsgrænseflademoduler
• Signalkonverteringsenheder
• Netværkskommunikation elektroniske moduler
• Indlejrede kommunikationsenheder

Endefladen eller siden kan åbnes i henhold til interfacelayoutet, så der dannes en komplet forbindelse mellem printpladen og eksterne enheder.

4. IoT og smarte elektroniske moduler

Kan bruges til:

• IoT kontrolmoduler
• Smarte overvågningsmoduler
• Dataindsamlingsterminaler
• Fjernbetjeningsmoduler
• Smart sensor elektroniske moduler
• Indlejrede smartenheder

For produkter, der skal holde enheden kompakt, mens de kræver en vis PCB-layoutplads internt, er denne specifikation mere velegnet.

5. Små instrumenter og testudstyr

Kan også bruges til:

• Målemoduler
• Detektionsmoduler
• Test elektroniske moduler
• Signalbehandlingsmoduler
• Instrument interne kontrolmoduler
• Små overvågningsenheder

Hvis der er høje elektroniske komponenter indeni, er det nødvendigt at bekræfte under valget, om 23 mm højden kan opfylde det faktiske installationsrum.

Indhold, der kan tilpasses

Workshop Show

FAQ

Hvilke produkter passer 44×23 mm aluminiumskablet til?

Hovedsageligt velegnet til elektroniske printmoduler, industrielle kontrolmoduler, kommunikationsmoduler, dataindsamlingsmoduler, signalkonverteringsmoduler, IoT-enheder og elektroniske moduler til små instrumenter.

Er 44×23 mm aluminiumskablet velegnet til PCB'er?

Velegnet til små til mellemstore PCB elektroniske moduler, men specifik tilpasningsevne skal bekræftes i henhold til PCB dimensioner, monteringsmetode, komponenthøjde og profil indvendig struktur.

Hvad er forskellen mellem 44×23mm og 42×23mm?

Begge har samme højde, men 44×23mm har en større sidedimension. Derfor kan 44×23 mm prioriteres, når der er behov for mere lateral PCB-layoutplads, grænseflader eller elektronisk komponentmonteringsplads.

Kan længden af ​​44×23 mm kabinettet tilpasses?

Ja. 44×23 mm er tværsnitsstørrelsen, og den faktiske kabinetlængde kan skæres i fast længde i henhold til PCB og produktstruktur.

Kan grænseflader og monteringshuller bearbejdes?

Ja. Interfaceåbninger, monteringshuller, gevindhuller og anden tre-akset CNC-bearbejdning kan udføres i henhold til 2D/3D-tegninger.

Kan der laves et logo?

Lasergravering eller silketryk kan anvendes.

Kan der først laves prøver af 44×23 mm aluminiumsdataindsamlingsudstyr?

Ja. Prøvebearbejdning kan udføres først, bruges til at bekræfte PCB-montering, internt rum, grænsefladepositioner og samlet samling.
