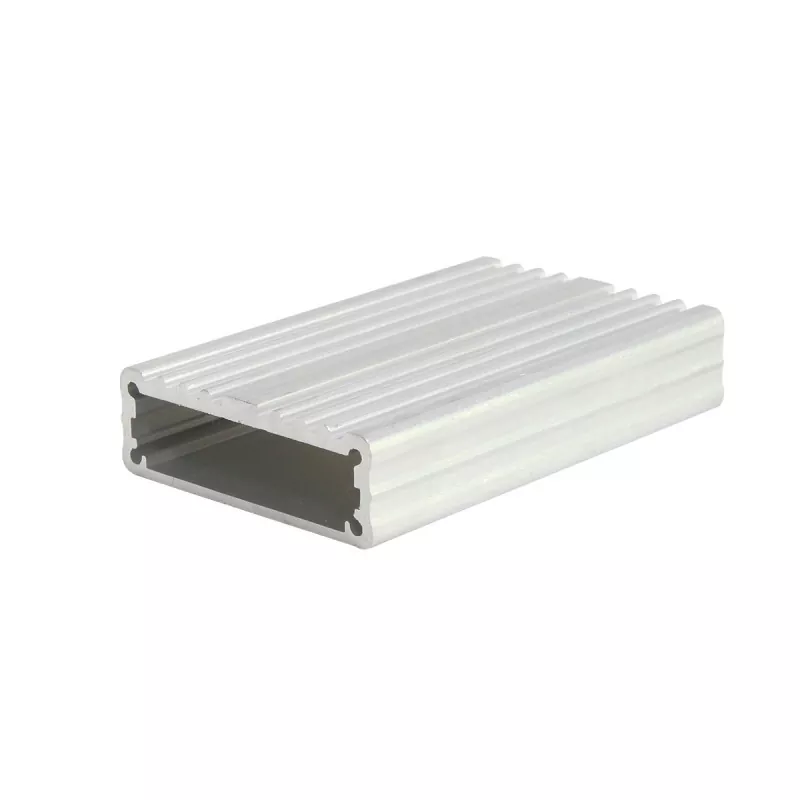

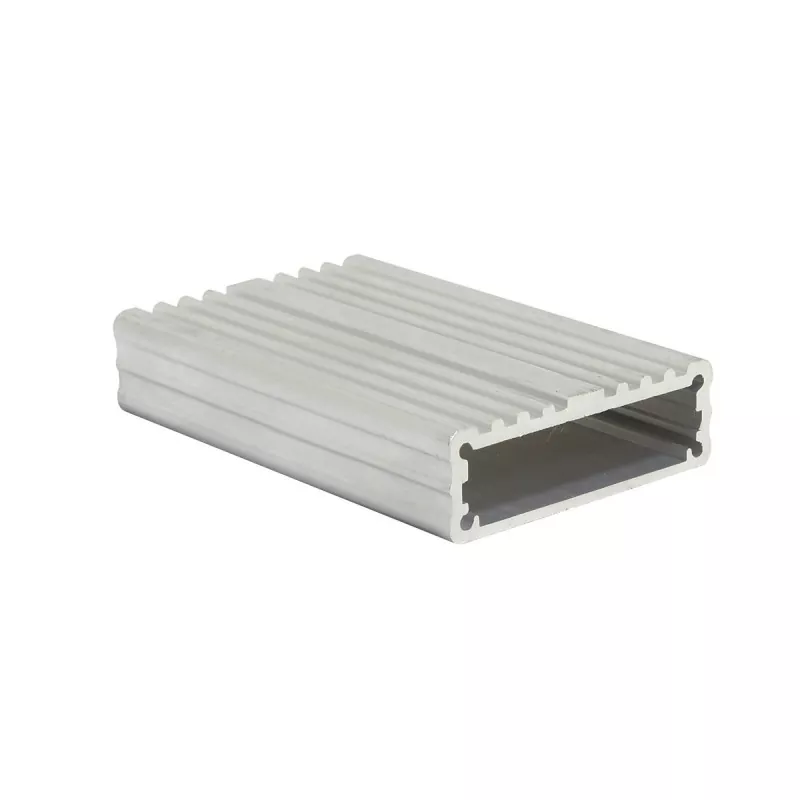

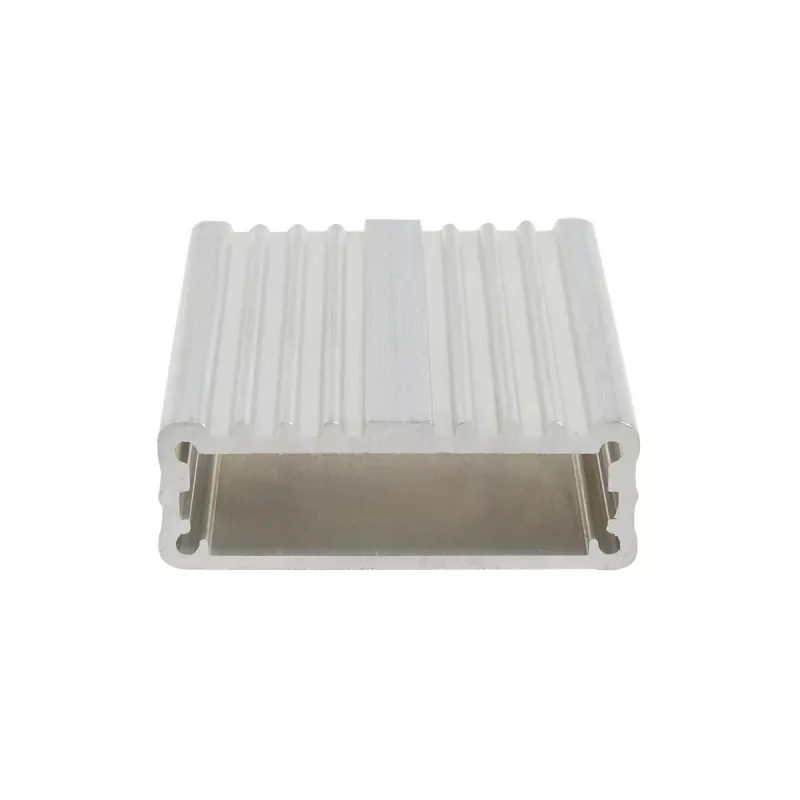

43×13mm indbygget elektronisk modul aluminium kabinet

Når den indvendige komponenthøjde af det elektroniske modul er begrænset, og den samlede produkttykkelse skal kontrolleres, kan den lavprofilerede aluminiumsskal effektivt reducere den plads, udstyret optager. Dens 43 mm laterale dimension giver en vis printkortlayoutbredde. Gennem det "bredere + lavere" tværsnitsdesign giver det strukturel beskyttelse og installationsplads til flade elektroniske moduler. Boyuan har over 20 års erfaring og fabriksarealet er på cirka 10.000 kvadratmeter. Kom og rådfør dig med os.

Hvad er den egnet til?

• Slanke PCB-moduler
• Sensor elektroniske moduler
• Signalkonverteringsmoduler
• Interface moduler
• Dataindsamlingsmoduler
• Indlejrede elektroniske komponenter
• Små instrument interne moduler

Den faktiske anvendelighed skal bekræftes yderligere i henhold til PCB-dimensioner, komponenthøjde, grænsefladeform og intern monteringsstruktur.

Produktegenskaber

1. 13 mm lav højde, velegnet til tykkelsesfølsomme produkter

Kernefordelen ved 43×13 mm indbygget elektronisk modul aluminiumskab er ikke "stort" internt rum, men lav samlet højde.

For elektroniske moduler, der skal installeres i rum med begrænset tykkelse, påvirker kabinethøjden direkte de endelige produktdimensioner.

Derfor er 43×13mm mere velegnet til:

• Slanke elektroniske enheder
• Lavprofil printmoduler
• Indlejrede elektroniske komponenter
• Instrument interne elektroniske moduler
• Sensor moduler
• Små signalbehandlingsmoduler

Hvis de interne elektroniske komponenter i sig selv er lave i højden, kan du undgå at bruge et for dybt kabinet ved at bruge et 13 mm tværsnits kabinet til at rumme printkortet.

2. 43 mm bredde og 13 mm højde danner et fladt tværsnit

Bredde-til-højde-forholdet på 43×13 mm er ret indlysende.

Det er ikke et elektronisk kabinet tæt på en firkant, men snarere en flad struktur, der hælder mod lateral ekspansion.

Denne struktur er velegnet til lateral PCB-layout, for eksempel ved at arrangere kredsløbskomponenter, konnektorer eller signalgrænseflader langs PCB-retningen.

For nogle produkter, der har brug for: bredere PCB-layoutplads + lavere enhedstykkelse, er dette tværsnit mere egnet end et højt og smalt kabinet.

3. Velegnet til slanke PCB'er og elektroniske funktionsmoduler

43 × 13 mm kan tjene som den eksterne beskyttelsesstruktur for PCB'er.

For printkort uden store komponenter, transformatorer eller høje konnektorer internt, kan skæring i fast længde udføres i henhold til printlængde, efterfulgt af bearbejdningsgrænseflader og monteringsstrukturer for det aktuelle produkt.

Almindelig efterbearbejdning omfatter:

• Skæring i fast længde
• Endeflade CNC-bearbejdning
• Interface åbninger
• Bearbejdning af monteringshul
• Bearbejdning med gevind hul
• PCB fikserende struktur bearbejdning
• Blinklys huller
• Knaphuller
• Logo bearbejdning

4. Specielt velegnet til produktserier

Hvis et elektronisk produkt har PCB'er af forskellig længde, men stort set samme tværsnitsstruktur, kan tværsnittet på 43×13 mm forblive uændret, mens profillængden kun justeres.

For eksempel:

• Kort længde → små elektroniske moduler
• Mellem længde → sensor/konverteringsmoduler
• Længere længde → slanke kontrol- eller datamoduler

Denne metode er velegnet til serieudvikling af elektroniske produkter.

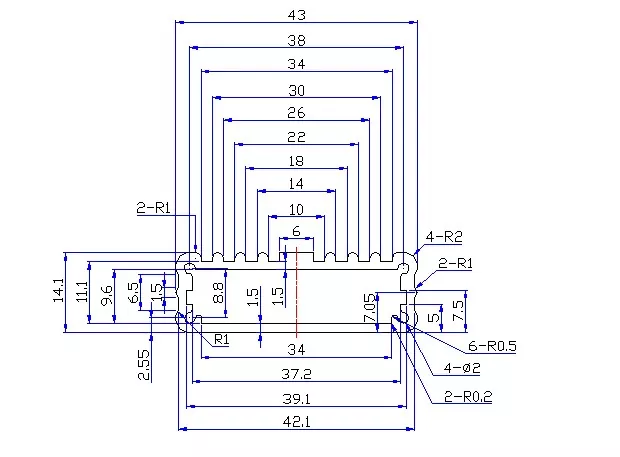

Tekniske specifikationer

Note: Specifikke aluminiumslegeringskvaliteter, profilvægtykkelse, indvendig struktur, længdeområder, bearbejdningstolerancer og overfladebehandlingskrav skal bekræftes i henhold til specifikke tegninger eller ordrer.

Ansøgningsomfang

1. Slanke PCB elektroniske moduler

En af de mest egnede retninger for 43×13mm er lavhøjde PCB-moduler.

For eksempel:

• Styrekredsløbsmoduler
• Signalbehandlingsmoduler
• Interface moduler
• Konverteringsmoduler
• Indbyggede elektroniske moduler
• Små elektroniske kontroltavler

Disse produkter kræver normalt ikke meget stor intern plads, men har brug for en vis lateral PCB-layoutbredde, så den flade struktur på 43×13 mm er mere egnet.

2. Sensor- og detektionselektronikmoduler

Kan bruges til nogle:

• Sensor moduler
• Signalopsamlingsmoduler
• Detektionsmoduler
• Overvågningsmoduler
• Dataindsamlingsmoduler
• Sensorgrænseflade elektroniske komponenter

43×13 mm indlejret elektronisk modul aluminium kabinet er specielt velegnet til elektroniske enheder med tynde interne kredsløb og begrænset samlet produkttykkelse.

3. Signalkonvertering og grænseflademoduler

For eksempel:

• Signalkonverteringsmoduler
• Interface konvertering moduler
• Data interface moduler
• Kommunikationsgrænseflademoduler
• Elektriske signalbehandlingsmoduler

Disse produkter kræver normalt et printkort og et vist antal stik, men det samlede volumen er stadig lille.

4. Indlejrede elektroniske enheder

43×13mm kan bruges til nogle elektroniske moduler, der skal installeres inde i andre enheder, for eksempel:

• Indbyggede kontrolmoduler
• Små overvågnings elektroniske moduler
• Dataindsamlingskomponenter
• Smarte elektroniske moduler
• Enhedens interne funktionsmoduler

Den lave struktur er især velegnet til scenarier med begrænset monteringsplads.

5. Interne elektroniske moduler til små instrumenter

Kan også bruges til:

• Elektroniske målemoduler
• Test moduler
• Instrumentstyringsmoduler
• Signalbehandlingsmoduler
• Detektionsudstyr interne komponenter

Men hvis der er høje elektroniske komponenter inde i produktet, kan 13 mm højden være utilstrækkelig, og der skal vælges en højere aluminiumprofilspecifikation.

Indhold, der kan tilpasses

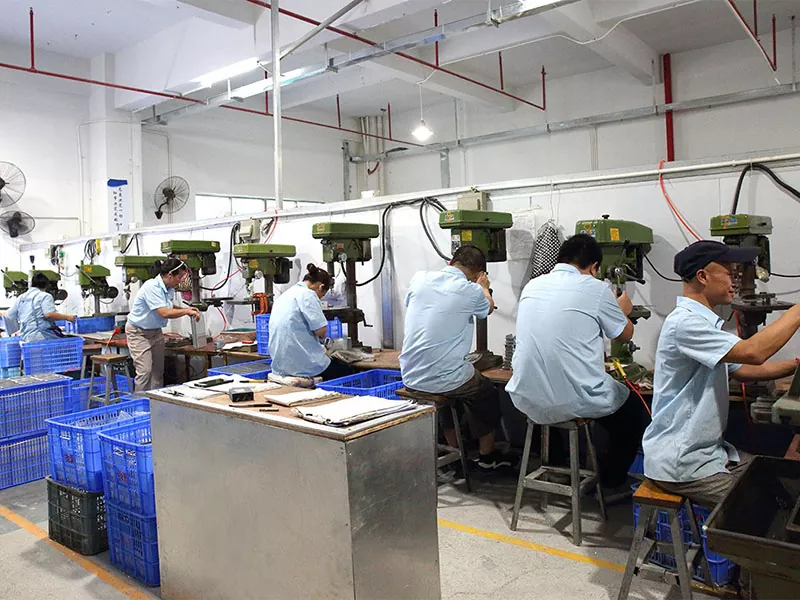

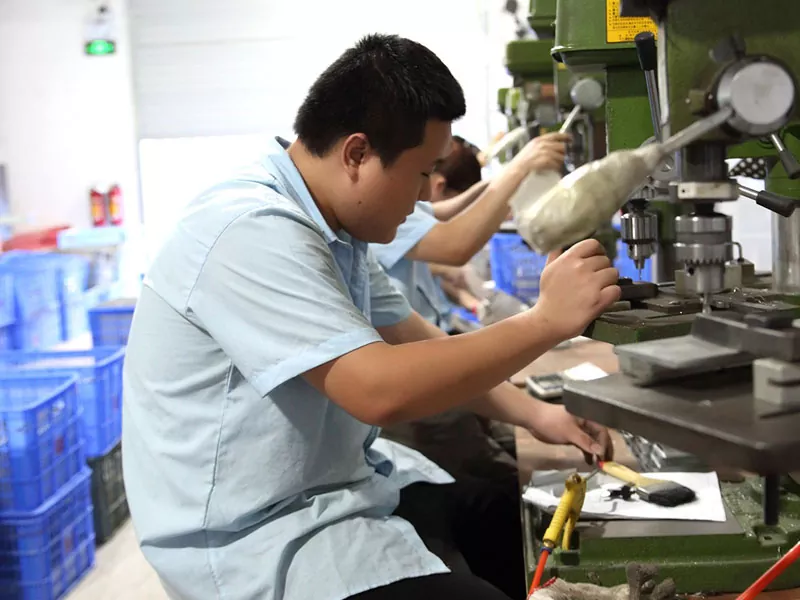

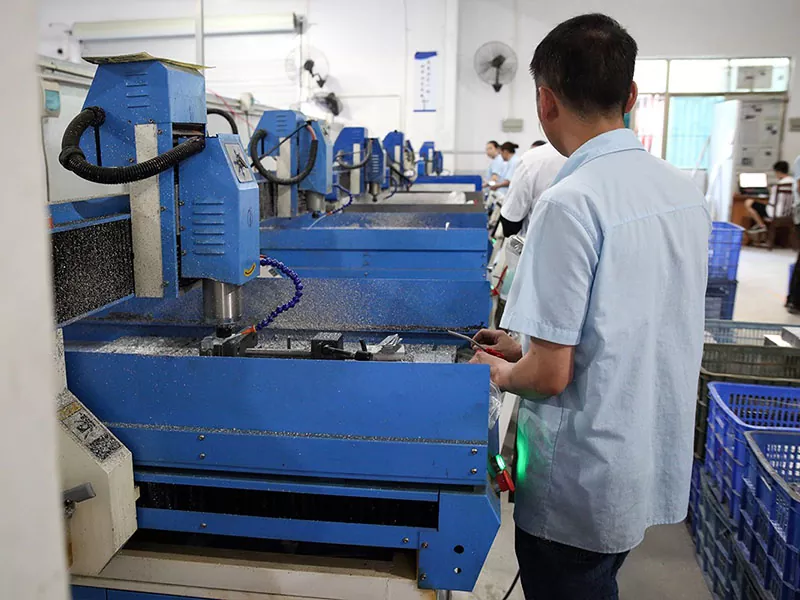

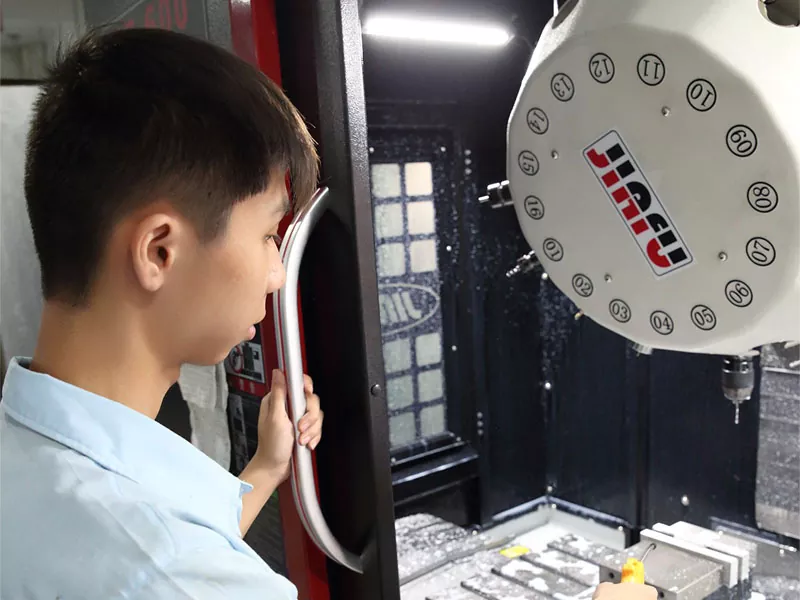

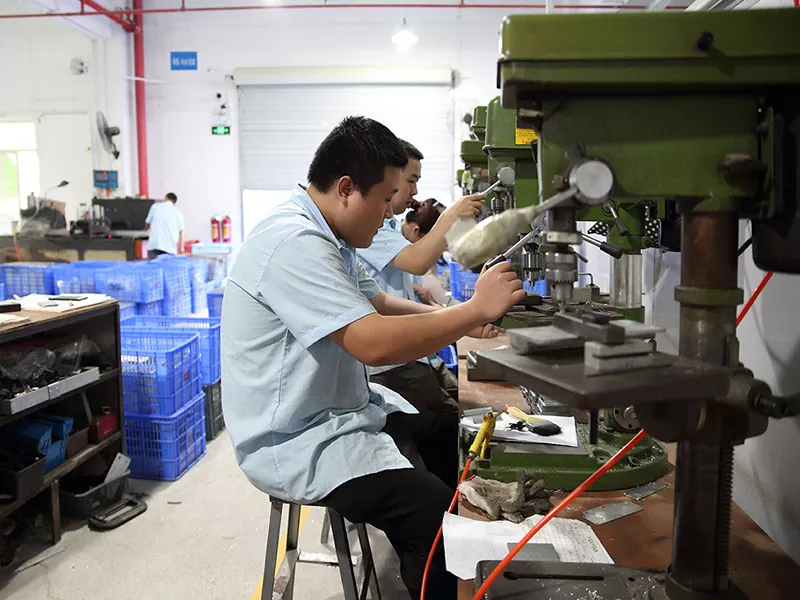

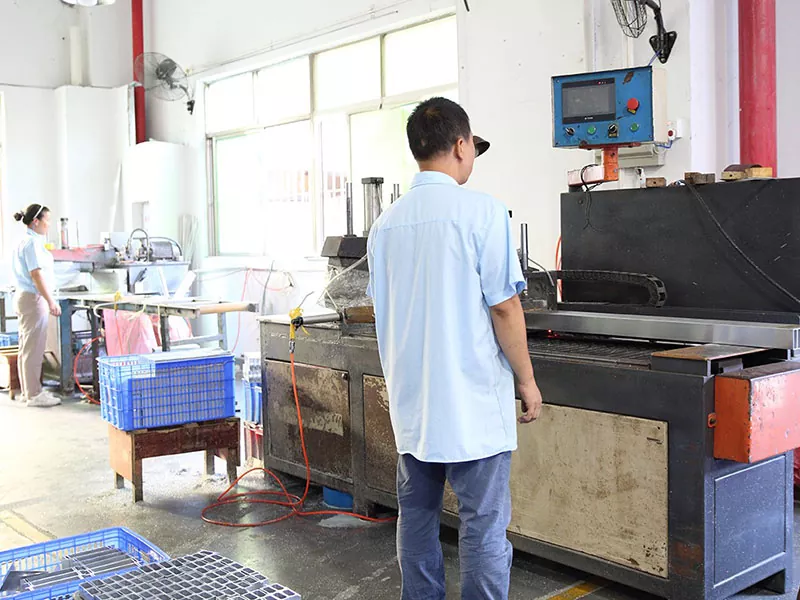

Workshop Show

FAQ

Hvilke produkter er 43×13 mm aluminiumskablet egnet til?

Hovedsageligt velegnet til slanke PCB'er, sensormoduler, signalkonverteringsmoduler, interfacemoduler, dataopsamlingsmoduler og indlejrede elektroniske komponenter.

Hvorfor er 43×13 mm aluminiumskabinet velegnet til slanke elektroniske enheder?

Fordi kabinettets tværsnitshøjde kun er 13 mm. Sammenlignet med højere aluminiumsprofilkabinetter er det mere velegnet til elektroniske enheder med krav til den samlede produkttykkelse.

Kan 43×13 mm rumme et printkort?

Ja, men den specifikke tilpasningsevne skal bekræftes i henhold til PCB-dimensioner, komponenthøjde og profilens indvendige struktur.

Er 43×13mm velegnet til industrielt kontroludstyr?

43×13mm Embedded Electronic Module Aluminium kabinet er mere velegnet til industrielle elektroniske moduler i lav højde, såsom signalmoduler, interfacemoduler, opkøbsmoduler osv. Hvis det er en controller med mange interne komponenter, der kræver større plads, bør en højere kabinetspecifikation overvejes.

Kan kabinetlængden tilpasses?

Ja. 43×13 mm repræsenterer tværsnitsstørrelsen, og den faktiske produktlængde kan skæres i fast længde i henhold til PCB og enhedsstruktur.
