42×23mm aluminiums kommunikationsmodulhus

Sammenlignet med højere elektroniske kabinetter er denne struktur mere velegnet til produkter med krav til enhedstykkelse, monteringsplads og samlet volumen. Den kan centralt arrangere PCB'er, kredsløbskomponenter og grænsefladesamlinger inde i et relativt kompakt kabinet, mens det tilpasser sig elektroniske moduler af forskellig længde gennem fast-længde skæring og efterfølgende CNC-bearbejdning. Boyuan Hardware, med over 20 års erfaring og en ~10.000㎡ fabrik.

Produktdefinition

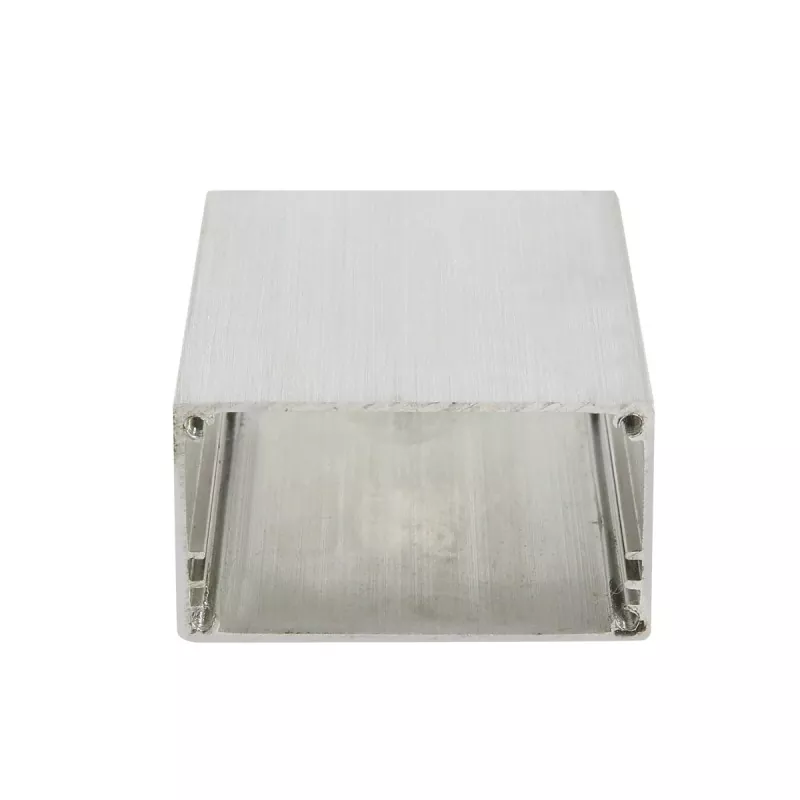

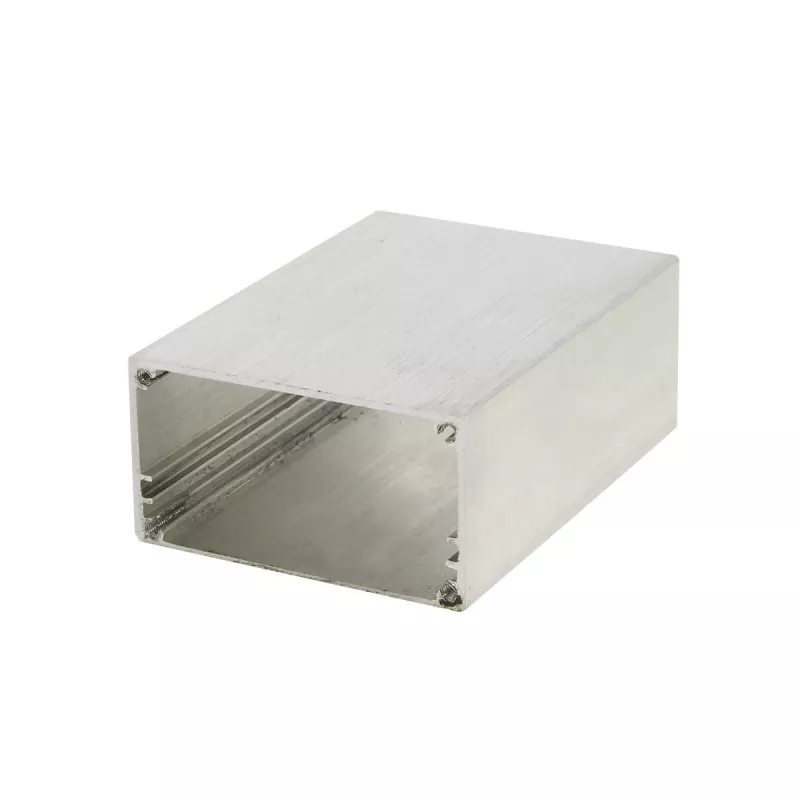

42×23 mm aluminiumskabinet er et elektronisk ekstruderet aluminiumshus velegnet til små til mellemstore printkort, kredsløbsmoduler, signalmoduler og indlejrede elektroniske enheder.

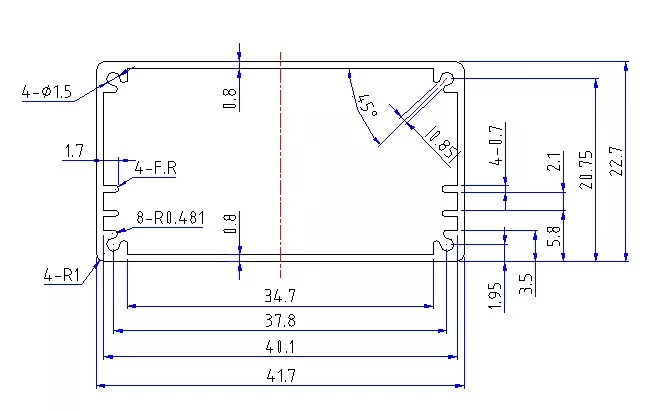

Tværsnittet på 42×23 mm har en åbenlys flad karakteristik: sidedimensionen når 42 mm, mens højden kun er 23 mm. Sammenlignet med højere elektroniske kabinetter er denne struktur mere velegnet til produkter med krav til enhedstykkelse, monteringsplads og samlet volumen.

42×23 mm aluminiumskommunikationsmodulhus kan centralt arrangere PCB'er, kredsløbskomponenter og interfacesamlinger inde i et relativt kompakt kabinet, mens det tilpasser sig elektroniske moduler af forskellig længde gennem fastlængde skæring og efterfølgende CNC-bearbejdning.

Derfor er 42×23 mm mere velegnet til industriel kontrol, dataindsamling, signalkonvertering, kommunikationsmoduler, IoT elektroniske enheder og små testmoduler.

Kerne fordele

1. 23 mm lav højde, velegnet til fladt enhedsdesign

Det mest bemærkelsesværdige træk ved 42×23 mm er dens relativt lave højde.

For elektroniske moduler, der skal installeres inde i udstyr, kontrolskabe, instrumentpaneler eller andre pladsbegrænsede positioner, hjælper den nederste kabinethøjde med at kontrollere den samlede enheds tykkelse.

Derfor er den mere velegnet til:

• Flade PCB-moduler
• Indbyggede kontrolmoduler
• Dataindsamlingsmoduler
• Signalkonverteringsmoduler
• Elektroniske kommunikationsmoduler
• Små IoT-enheder

Hvis produktet er følsomt over for skabshøjde, har 42×23mm en mere åbenlys dimensionel fordel sammenlignet med dybere specifikationer.

2. 42 mm lateral dimension giver mere layoutbredde til PCB'er

Selvom højden kun er 23 mm, giver den 42 mm laterale dimension relativt rigelig lateral monteringsplads.

Dette er praktisk for produkter, der skal arrangeres på printkortet:

• Klemrækker
• Grænseflader
• Stik
• Indikatorlys
• Kontrolkomponenter
• Elektroniske komponenter

Derfor forfølger 42×23 mm ikke blot "tyndhed", men vedtager et bredere, lavere tværsnit, velegnet til elektroniske produkter med laterale PCB-layouts.

3. Velegnet til elektroniske moduler af forskellige længder

42×23 mm repræsenterer kapslingens tværsnitsstørrelse, og den faktiske produktlængde kan justeres i henhold til de interne printkort og elektroniske komponenter.

Det samme tværsnit kan danne forskellige specifikationer gennem forskellige længder, for eksempel:

• Kort type → kompakte elektroniske moduler
• Mellem længde → kontrol-/kommunikationsmoduler
• Længere struktur → dataindsamling og multi-interface elektroniske moduler

Denne metode er især velegnet til serier af elektroniske apparater, der har flere produktmodeller, men relativt ens interne strukturer.

4. Brugerdefineret bearbejdning baseret på standardprofiler

42×23 mm aluminiumskabinet betyder ikke, at det endelige produkt kun kan opretholde standardprofilformen.

Ifølge produkttegninger kan yderligere forarbejdning udføres:

• Skæring i fast længde
• Endeflade CNC-bearbejdning
• Interface åbninger
• Bearbejdning af monteringshul
• Bearbejdning med gevind hul
• PCB monteringsstruktur bearbejdning
• Knaphulsbearbejdning
• Bearbejdning af blinklyshul
• Logo bearbejdning

Dette gør det muligt for standard aluminiumsprofiler at tilpasse sig forskellige elektroniske produkter.

Tekniske specifikationer

Note: Faktiske aluminiumslegeringskvaliteter, vægtykkelse, profil indvendig struktur, længdeområder, bearbejdningstolerancer og overfladebehandlingskrav skal bekræftes i henhold til specifikke tegninger eller ordrer.

Ansøgningsomfang

1. Dataopsamling og signalkonverteringsmoduler

42×23mm er mere velegnet til elektroniske moduler, der er små i størrelsen, men kræver en vis PCB-monteringsbredde, såsom:

• Dataindsamlingsmoduler
• Signalopsamlingsmoduler
• Signalomformere
• Datakonverteringsmoduler
• Sensor interface moduler
• Overvågningsmoduler

Disse enheder skal normalt arrangere stik og elektroniske komponenter på printkortet, mens den samlede produkthøjde holdes lav.

2. Industrielle kontrol elektroniske moduler

Kan anvendes på:

• PLC perifere moduler
• I/O-moduler
• Industrielle kontrolmoduler
• Indbyggede controllere
• Automationsudstyr elektroniske moduler
• Styresignalmoduler

For små kontrolmoduler, der skal installeres inde i kontroludstyr eller andre begrænsede rum, gør det flade kabinet det strukturelle layout lettere.

3. Kommunikations- og signaltransmissionsmoduler

Velegnet til:

• Kommunikationsmoduler
• Dataoverførselsmoduler
• Signalkonverteringsenheder
• Netværkskommunikation elektroniske moduler
• Indlejrede kommunikationsenheder
• Kommunikationsgrænseflademoduler

Kabinettet kan åbnes i henhold til specifikke grænsefladepositioner, så PCB, grænseflader og kabinet danner en komplet elektronisk enhedsstruktur.

4. IoT og smarte elektroniske enheder

42×23mm kan også bruges til:

• IoT kontrolmoduler
• Smarte overvågningsmoduler
• Dataindsamlingsterminaler
• Smarte sensormoduler
• Fjernbetjeningsmoduler
• Indlejrede elektroniske enheder

42×23mm aluminiumskommunikationsmodulhus er specielt velegnet til produkter, der skal gøre elektroniske moduler tyndere og mere kompakte.

5. Små test- og instrumentmoduler

For eksempel:

• Målemoduler
• Detektionsmoduler
• Signal test moduler
• Overvågning af elektroniske moduler
• Små instrument interne moduler
• Test udstyr kontrol moduler

Om det i sidste ende er egnet til et specifikt produkt skal bekræftes i kombination med printkortdimensioner, komponenthøjde, interfacelayout og monteringsmetode.

5. Indhold, der kan tilpasses

Workshop Show

FAQ

Hvilke produkter passer 42×23 mm aluminiumskablet til?

Hovedsageligt velegnet til små til mellemstore PCB elektroniske moduler, industrielle kontrolmoduler, dataopsamlingsmoduler, signalkonverteringsmoduler, kommunikationsmoduler, IoT-enheder og små test elektroniske moduler.

Hvorfor er 42×23 mm velegnet til flade elektroniske enheder?

Fordi dens højde er 23 mm og dens sidedimension er 42 mm. Sammenlignet med højere kabinetspecifikationer er det mere velegnet til produkter, der skal kontrollere enhedens tykkelse, samtidig med at det kræver en vis lateral PCB-monteringsplads.

Kan længden af ​​42×23 mm aluminiumskabinet tilpasses?

Ja. 42 × 23 mm er tværsnitsstørrelsen, og den faktiske kabinetlængde kan skæres i fast længde i henhold til PCB og enhedsstruktur.

Kan indkapslingen laves i henhold til printkortet?

Ja. Indkapslingens struktur og bearbejdningsmetode kan bekræftes i henhold til printkortdimensioner, monteringshuller, interfacepositioner og intern komponentlayout.

Kan grænseflader og monteringshuller bearbejdes?

Ja. Interfaceåbninger, monteringshuller, gevindhuller og anden tre-akset CNC-bearbejdning kan udføres i henhold til 2D/3D-tegninger.
