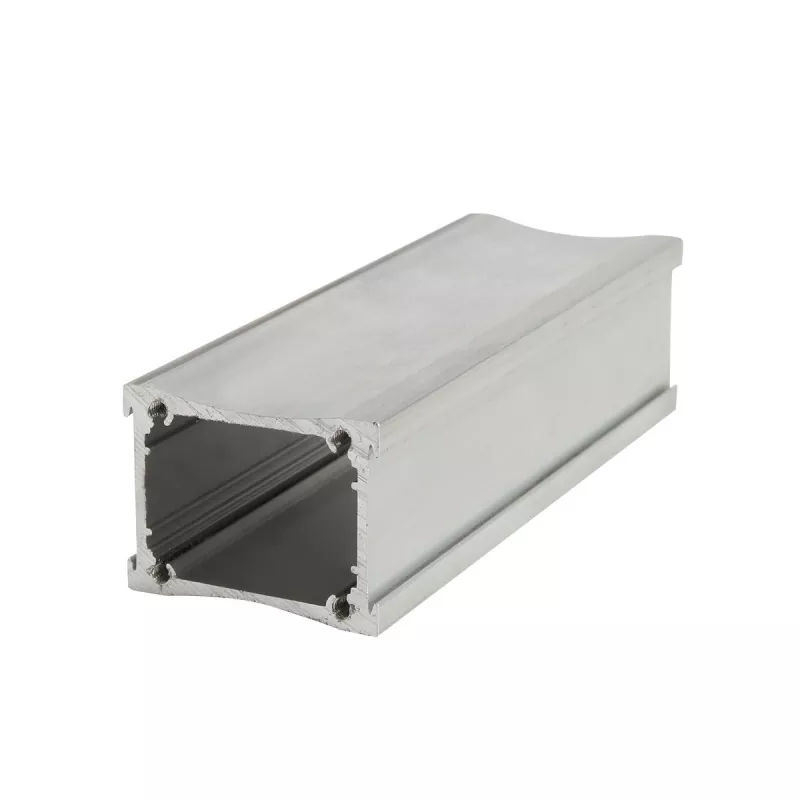

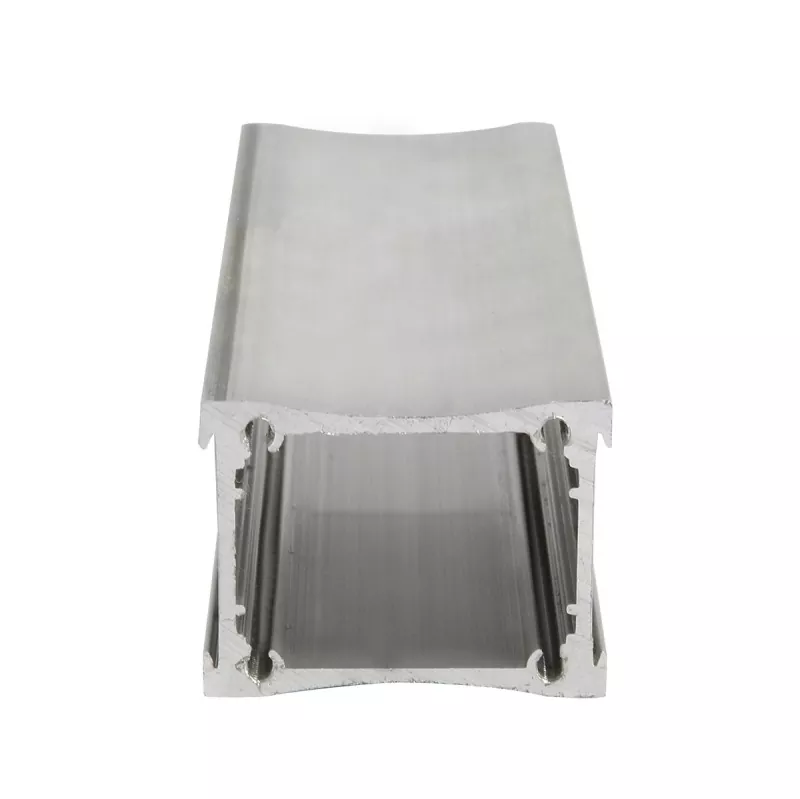

38×29mm aluminium kommunikationsmodul kabinet

Tværsnittet 38×29 mm balancerer intern monteringsplads med et kompakt fodaftryk, hvilket gør det velegnet til industriel kontrol, dataindsamling, kommunikation, IoT, sensor og instrumenteringselektronik. Boyuan Hardware, en Kina-baseret producent og leverandør med over 20 års erfaring, leverer skæring, CNC-bearbejdning, boring, anboring, overfladebehandling, lasergravering, silketryk, inspektion og montering.

Kerne fordele

1. 38×29mm Kompakt struktur

Tværsnittet på 38×29 mm er velegnet til elektroniske produkter med størrelseskrav. Sammenlignet med mindre aluminiumsskabe giver denne størrelse mere intern plads; sammenlignet med større aluminiumschassis hjælper det med at holde produktet kompakt. Den er derfor velegnet til elektronik, der skal balancere intern komponentmonteringsplads med overordnede enhedsdimensioner.

2. Velegnet til PCB'er og elektroniske moduler

Ekstruderingskabinetter af aluminium kan designes strukturelt omkring PCB'er, printkort og elektroniske komponenter. I henhold til PCB-dimensioner og intern struktur kan yderligere bearbejdning såsom længdeskæring, interfaceåbninger, monteringshuller, gevindhuller og endeplader udføres for at tilpasse kabinettet til forskellige elektroniske moduler.

3. Længde kan bearbejdes til produktkrav

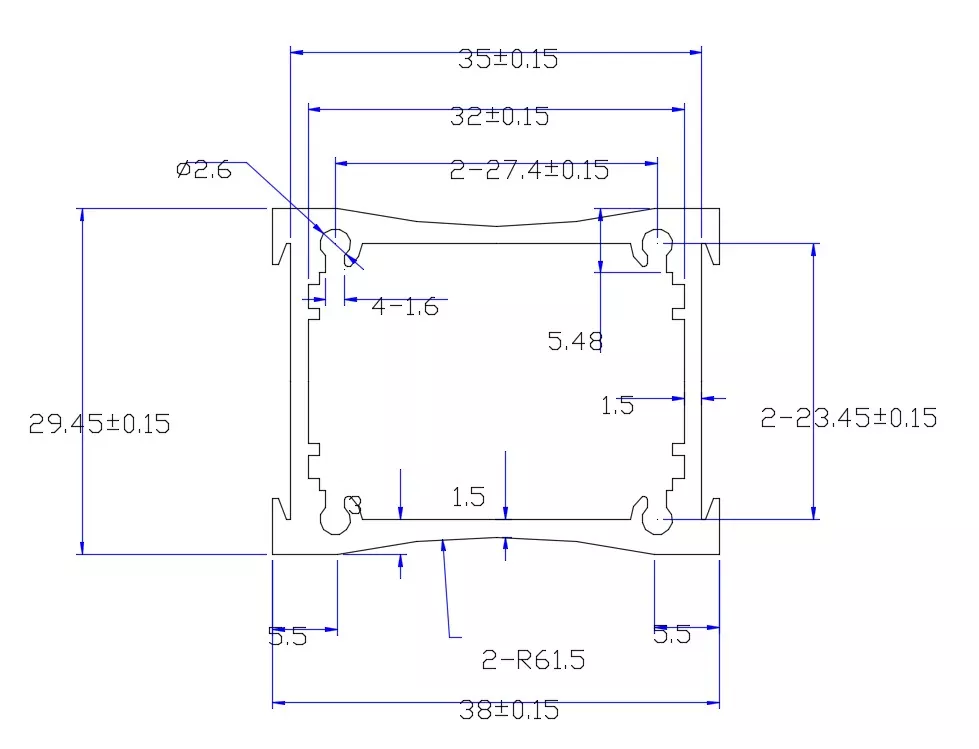

38 × 29 mm repræsenterer kapslingens tværsnitsstørrelse, og den faktiske produktlængde kan bearbejdes i henhold til PCB, kredsløbskomponenter og endelige enhedsdimensioner. Den samme 38×29 mm profil kan bruges til elektroniske produkter i forskellige størrelser gennem snit i forskellige længder og efterfølgende CNC-bearbejdning.

4. Brugerdefineret aluminium kabinet bearbejdningsstøtte

Boyuan Hardware kan udføre efterfølgende behandling i henhold til kundens 2D-tekniske tegninger, 3D CAD-filer eller produktstrukturkrav.

Tekniske specifikationer

Specifikke aluminiumslegeringskvaliteter, vægtykkelse, længdeområder, dimensionstolerancer og overfladebehandlingsfarver skal bekræftes i henhold til specifikke produkttegninger og ordrekrav.

Hvilke produkter er 38×29 mm aluminiumskommunikationsmodulkabinettet egnet til?

38×29 mm aluminiumskommunikationsmodulkabinettet tilhører den kompakte elektroniske kabinetstørrelseskategori og er mere velegnet til elektroniske enheder, der skal installere PCB'er og elektroniske komponenter, mens de kontrollerer produktvolumen.

Industrielle kontrolmoduler

Kan bruges til: industrielle styremoduler, automationskontrolmoduler, I/O-moduler, dataindsamlingsmoduler, signalkonverteringsmoduler, indlejrede styreenheder. Velegnet som et uafhængigt elektronisk modul i industrielt automationsudstyr frem for et stort industrielt styreskab.

Kommunikations- og datatransmissionsmoduler

Kan bruges til: kommunikationsmoduler, datatransmissionsmoduler, signalkonverteringsmoduler, netværkskommunikationsmoduler, elektroniske moduler til trådløs kommunikation, indlejrede kommunikationsenheder. Velegnet til kompakte kommunikationsenheder, der hovedsageligt er sammensat af PCB'er og elektroniske komponenter og også kræver stik og interfaces.

IoT og smarte elektroniske enheder

Kan bruges til: IoT-kontrolmoduler, smarte overvågningsmoduler, dataindsamlingsterminaler, fjernbetjeningsmoduler, smarte sensorelektronikmoduler, indlejrede elektroniske enheder. Velegnet til små elektroniske moduler, der skal integreres i andre enheder eller systemer.

Små instrumenter og testmoduler

Kan bruges til: målemoduler, detektionsmoduler, signalbehandlingsmoduler, overvågningsmoduler, lille testudstyr, elektroniske moduler inde i instrumenter.

Fremstillingsfordele

20+ års erfaring med produktion af aluminiumskab og aluminiumchassis

Boyuan Hardware har længe fokuseret på produktion af aluminiumskabe, aluminiumschassis og elektroniske konstruktionsdele i aluminium med over 20 års erfaring med industriproduktion. Vi er bekendt med kravene til forskellige typer elektronisk udstyr til skabsdimensioner, bearbejdningsstrukturer og monteringsmetoder og kan behandle aluminiumskabe i henhold til specifikke kundeprodukter.

Ca. 10.000㎡ Produktionsfabrik

Boyuan Hardware har cirka 10.000㎡ produktionsfabriksplads, der yder produktionsstøtte fra bearbejdning til montage til projekter med aluminiumskabe.

Mulighed for multiprocesbearbejdning

De fleste produktionsprocesser gennemføres in-house, herunder: Skæring → CNC-bearbejdning → Boring/boring → Overfladebehandling → Lasergravering/silketryk → Inspektion → Montering. For aluminiumskabsprojekter, der kræver flere behandlingstrin, reducerer dette procesoverdragelser mellem forskellige leverandører.

Brugerdefineret bearbejdningsunderstøttelse af aluminiumkabinet

38×29mm betyder ikke, at produktet kun kan forblive i én fast form. Efter at profilspecifikationen er fastlagt, kan der udføres yderligere bearbejdning i henhold til slutproduktet: længdetilpasning + interfaceåbninger + monteringshuller + gevindhuller + PCB-tilpasning + endepladebearbejdning + logobearbejdning + overfladebehandling. Fra standardprofiler til færdige kapslinger udføres tilsvarende efterbehandling i henhold til kundetegninger.

Hvorfor vælge dette kabinet til kommunikationsmodul i aluminium?

Hvis dit produkt har følgende egenskaber, kan 38×29 mm aluminium kommunikationsmodul kabinet vurderes som en passende kabinetstørrelse:

• Produktet skal installere et printkort internt
• Den skal rumme elektroniske komponenter og stik
• Den samlede produktstørrelse skal forblive kompakt
• Et metalkabinet er nødvendigt for at beskytte det interne elektroniske modul
• Interfaces og monteringsstrukturer skal bearbejdes
• Indkapslingslængden skal tilpasses i henhold til PCB-dimensioner

Sammenlignet med blot at vælge et stort aluminiumschassis, kan 38×29 mm bedre opfylde de strukturelle integrationsbehov for små elektroniske moduler.

Tilpasning og produktionsproces af aluminiumskab

01 | Angiv produktkrav

Kunder leverer 2D tekniske tegninger, 3D CAD-filer, PCB dimensionstegninger eller fysiske produktprøver.

02 | Bekræft kabinetspecifikationerne

Bekræft, om 38×29 mm aluminiumskabinettet er egnet i henhold til PCB-dimensioner, interne komponenter, produktlængde og monteringsmetode.

03 | Bekræft bearbejdningskrav

Bestem bearbejdningskrav såsom længde, grænsefladeåbninger, monteringshuller, anboring, endeplader, logo og overfladebehandling.

04 | Prøvebearbejdning

Udfør prøvebearbejdning i henhold til de bekræftede tegninger til produktsamling og strukturel verifikation.

05 | Kvalitetsinspektion

Udfør tilsvarende dimensions-, udseende- og bearbejdningskvalitetskontrol på de færdige produkter.

06 | Masseproduktion

Efter prøvebekræftelse udføres masseproduktion i henhold til de endelige bekræftede tegninger og proceskrav.

07 | Emballage og forsendelse

Emballering udføres i henhold til produktstruktur og transportkrav, og forsendelse er arrangeret i henhold til kundens krav.

Prøver, kvalitet og eftersalg

For projekter, der skal verificere produktstrukturen, kan prøvebearbejdning udføres i henhold til kundens krav. Kunder kan bekræfte gennem prøver: kabinetdimensioner, PCB-montering, interfacepositioner, monteringshulpositioner, endepladepasning, udseende og overfladebehandling.

Boyuan Hardware producerer i henhold til de bekræftede produkttegninger og bearbejdningskrav, og udfører tilsvarende kvalitetstjek under produktionsprocessen. Specifikke metoder til garanti, returnering/ombytning og eftersalgshåndtering implementeres i henhold til projektordrekrav og gensidig aftale.

Workshop Show

FAQ

Er 38×29 mm aluminiumskabinet egnet til installation af PCB'er?

Velegnet til små printkort og elektroniske moduler. Faktisk kompatibilitet skal bekræftes i henhold til PCB-dimensioner, komponenthøjde, konnektorpositioner og indvendig struktur.

Kan længden af ​​38×29 mm aluminiumskabinet tilpasses?

Ja. 38×29 mm er kabinettværsnitsstørrelsen, og produktlængden kan skæres og bearbejdes i henhold til PCB og slutproduktets dimensioner.

Kan stik- og interfaceåbninger bearbejdes?

Ja. CNC-åbningsbearbejdning til stik, interfaces, indikatorlys, knapper osv. kan udføres i henhold til kundens tekniske tegninger.

Kan monteringshuller og gevindhuller bearbejdes?

Ja, boring og anboring kan udføres i henhold til produktets monteringsmetode.

Kan et logo bearbejdes?

Ja. Logobearbejdningsmetoder såsom lasergravering og silketryk er understøttet.

Hvilke brancher er 38×29 mm aluminiumskabinet egnet til?

Hovedsageligt velegnet til elektroniske produkter inden for industriel automation, elektronisk kontrol, kommunikation, IoT, dataindsamling, sensorer og instrumentering.

Kan der leveres prøver?

Prøvebearbejdning kan udføres i henhold til specifikke projektkrav. Kunder kan verificere kabinetdimensioner, PCB-montering, grænsefladepositioner og samlingsstruktur gennem prøver.
