35×18mm ekstruderet aluminium elektronisk hus til PCB

35×18mm ekstruderet aluminium elektronisk hus til PCB — et aluminiumskabinet med flad profil, der er udviklet til kompakte PCB'er, dataindsamlingsmoduler, sensorer, kommunikationsenheder og elektronik med begrænset plads. Med en bredde på 35 mm og en lavprofilhøjde på 18 mm afbalancerer den plademonteringsplads med minimal enhedstykkelse.

Kerne fordele

1. 35×18mm flad profil

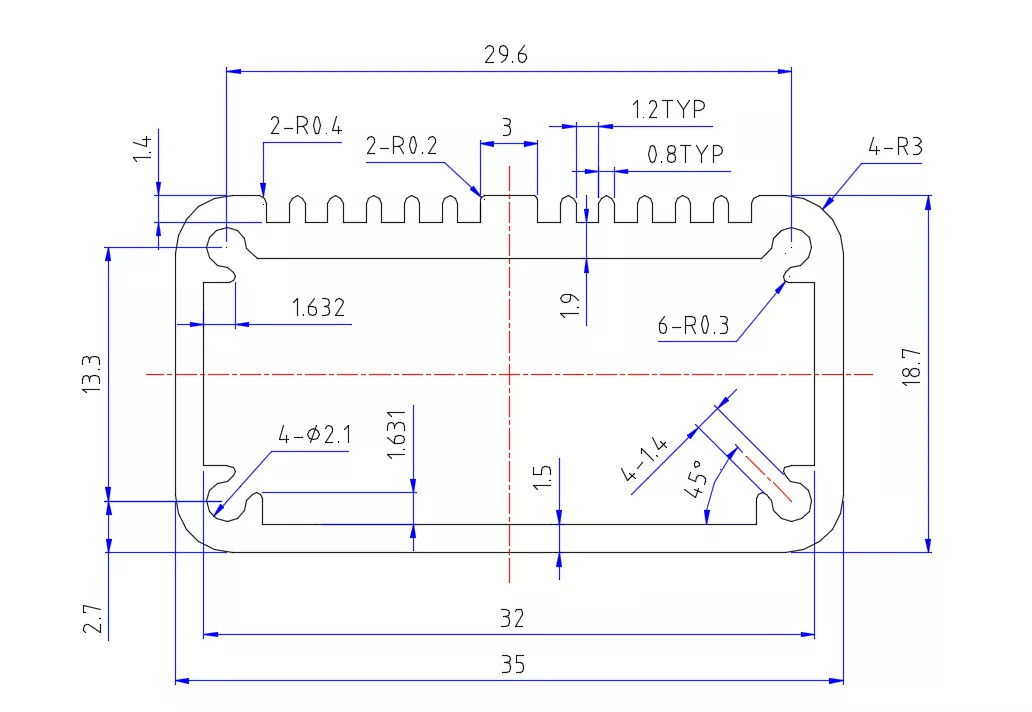

Tværsnittet på 35×18 mm er en elektronisk husstruktur i lav højde. Sammenlignet med højere aluminiumskabe er denne flade profil bedre egnet til applikationer med begrænset intern plads, hvilket hjælper med at kontrollere den samlede enhedstykkelse. Velegnet til: PCB-moduler, små kontrolmoduler, dataindsamlingsenheder, sensormoduler, elektroniske kommunikationsmoduler, indlejrede elektroniske enheder.

2. Designet til kompakt PCB-elektronik

Aluminiumsekstruderingskabinetter kan designes strukturelt omkring PCB'er og interne komponenter og tilpasses forskellige produkter gennem længdeskæring og efterfølgende bearbejdning. Til produkter, der skal montere elektroniske moduler i andet udstyr, er den 35×18 mm flade struktur særligt velegnet.

3. Design i lav højde til enhedsminiaturisering

Profilhøjden på 18 mm er en nøglefunktion. Det 35×18 mm aluminiumshus er mere målrettet til situationer, hvor: PCB-funktioner allerede er defineret, men enhedens indvendige monteringshøjde er begrænset. For eksempel, når andre elektriske komponenter, kabler eller mekaniske strukturer skal anbringes inde i enheden, hjælper det lave kabinet med at kontrollere den plads, som det elektroniske modul optager.

4. CNC-præcisionsbearbejdningsstøtte

Ifølge kundens tekniske tegninger kan aluminiumshuset forarbejdes yderligere, herunder:

Hvilke produkter er det egnet til?

1. PCB elektroniske moduler

Dette er en vigtig anvendelsesretning for 35×18mm ekstruderet aluminium elektronisk hus til PCB. Det kan bruges til: PCB styrekort, elektroniske funktionsmoduler, indlejrede kredsløbsmoduler, små styrekredsløb, databehandlingsmoduler, kredsløbskonverteringsmoduler. Specielt velegnet til elektroniske produkter, der skal montere et printkort i et lavt metalkabinet.

2. Dataopsamlingsmoduler

Det 35×18 mm aluminiumshus er velegnet til kompakte dataindsamlingsprodukter, såsom: dataopsamlingsmoduler, signalopsamlingsmoduler, databehandlingsmoduler, fjernovervågningsmoduler, små detektionsmoduler. Disse enheder skal typisk rumme PCB'er, stik og elektroniske komponenter, mens de reducerer den samlede enhedsstørrelse.

3. Sensorer og Smart Sensing-moduler

Kan bruges til: sensor elektroniske moduler, smarte sensor noder, detektionsmoduler, miljødataopsamlingsmoduler, elektroniske moduler inde i overvågningsudstyr. For sensor elektroniske enheder, der skal installeres inde i udstyr eller i begrænsede pladser, tilbyder det flade aluminiumskab god rumlig tilpasningsevne.

4. IoT elektroniske enheder

35 × 18 mm aluminiumshuset kan anvendes på nogle små IoT elektroniske moduler, såsom: IoT kontrolmoduler, smarte overvågningsmoduler, datatransmissionsmoduler, fjernbetjeningsmoduler, interne kontrolenheder til smarte enheder. Specielt velegnet til elektroniske moduler, der skal integreres med andre enheder frem for at blive brugt som store selvstændige enheder.

5. Kommunikations- og signalkonverteringsmoduler

Kan bruges til: kommunikationsmoduler, datatransmissionsmoduler, signalkonverteringsmoduler, små elektroniske kommunikationsenheder, indlejrede kommunikationsenheder. Hvis produktet hovedsageligt består af et printkort, kredsløbskomponenter og stik, og der er højdekrav, kan 35×18 mm fungere som en kompakt kabinetløsning.

6. Industrielle kontrol- og automationsmoduler

Velegnet til: industrielle styremoduler, automationsudstyrskontrolenheder, I/O-moduler, signalbehandlingsmoduler, styrekredsløbsmoduler, elektroniske styreenheder inde i udstyr. Sammenlignet med store industrielle styreskabe er 35×18mm mere velegnet som et uafhængigt elektronisk modul i automationsudstyr.

Tilpasningsgenstande

Hvorfor vælge 35×18mm aluminiumshus?

Hvis dit produkt har følgende egenskaber, kan du prioritere 35×18 mm: PCB-størrelsen er relativt kompakt, og enheden har højdebegrænsninger for kabinettet. For eksempel: PCB + elektroniske komponenter + stik → har brug for et metalkabinet til beskyttelse → men enhedens indvendige monteringshøjde må ikke være for høj → 35×18 mm fladt aluminiumshus.

Derfor er 35×18mm Ekstruderet Aluminium Elektronisk Hus til PCB mere velegnet til at fremhæve: Lavprofildesign / Kompakt elektronik / Pladsbesparende kabinet.

Boyuan Manufacturing Fordele

20+ års erfaring med produktion af aluminiumshuse

Boyuan Hardware har over 20 års erfaring i aluminiumshuse og aluminiumchassisproduktion, langsigtet med fokus på produktion og forarbejdning af elektroniske konstruktionsdele i aluminium.

Ca. 10.000㎡ Produktionsfabrik

Med cirka 10.000㎡ produktionsplads kan den understøtte krav til aluminiumshusprojekter fra prøver til masseproduktion.

Multi-proces bearbejdning

De fleste produktionsprocesser gennemføres in-house, herunder: Skæring → CNC-bearbejdning → Boring/boring → Overfladebehandling → Lasergravering/silketryk → Inspektion → Montering.

Support til tilpasset bearbejdning

For standardprofilskabe kan Boyuan ydermere udføre mekanisk bearbejdning i henhold til kundens PCB, interfaces, monteringsmetode og produktstruktur, således at kabinettet passer til den endelige elektroniske enhed.

Workshop Show

FAQ

Er 35 × 18 mm aluminiumshuset velegnet til PCB'er?

Den er velegnet til kompakte printkort og elektroniske moduler. Faktisk kompatibilitet skal bekræftes baseret på PCB-dimensioner, komponenthøjde og indvendig struktur.

Hvilke produkter passer 35×18mm aluminiumshuset til?

Hovedsageligt velegnet til PCB elektroniske moduler, dataopsamlingsmoduler, sensormoduler, IoT-enheder, kommunikationsmoduler, signalkonverteringsmoduler og industrielle automationskontrolmoduler.

Kan længden af ​​35 × 18 mm aluminiumshuset tilpasses?

Ja. 35×18mm angiver tværsnitsstørrelsen, og produktlængden kan skæres og behandles i henhold til PCB og enhedsstruktur.

Er 35×18 mm aluminiumshuset velegnet til enheder med begrænset plads?

Ja. Den lave profilhøjde på 18 mm gør den særligt velegnet til elektroniske produkter med krav til enhedstykkelse eller monteringshøjde.

Kan forbindelsesåbninger bearbejdes?

Ja. CNC-bearbejdning til interfaces, stik, indikatorlys, knapper osv. kan udføres i henhold til kundens tekniske tegninger.

Kan et logo bearbejdes?

Ja, lasergravering og silketryk er understøttet. Den specifikke løsning bekræftes i henhold til produktets overflade og designkrav.
