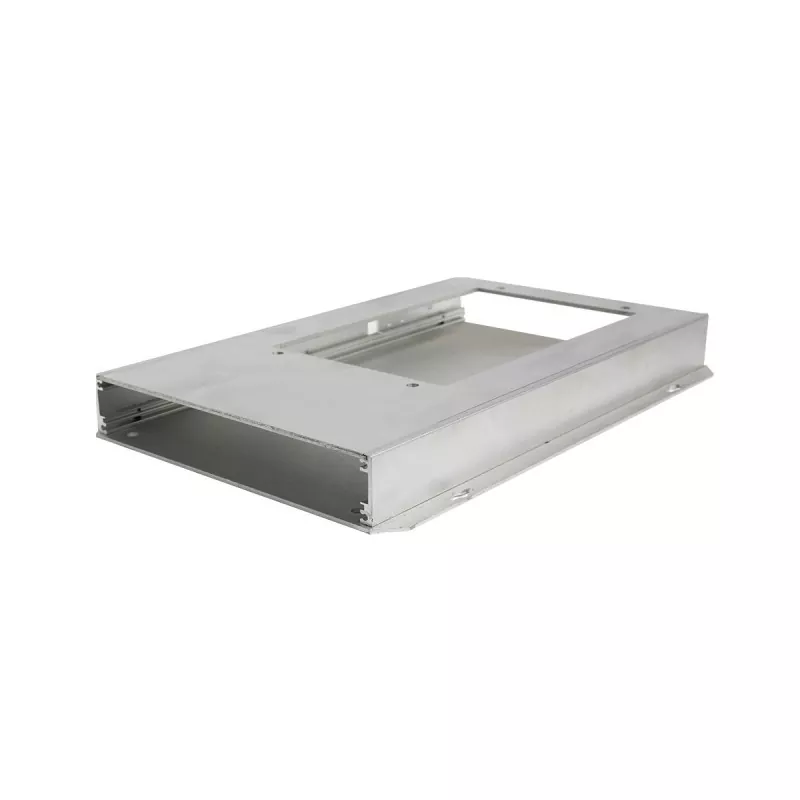

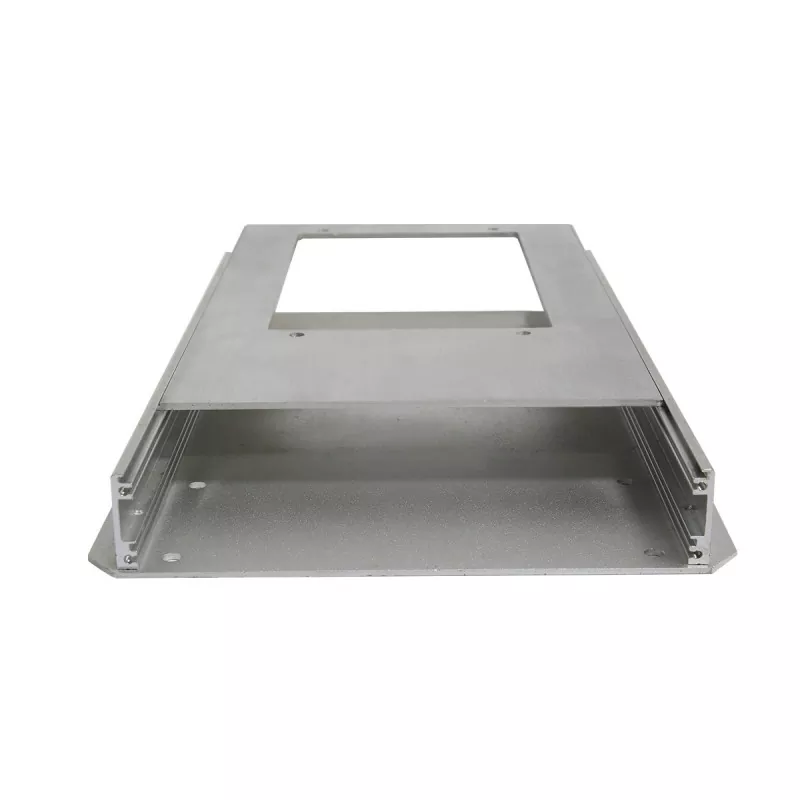

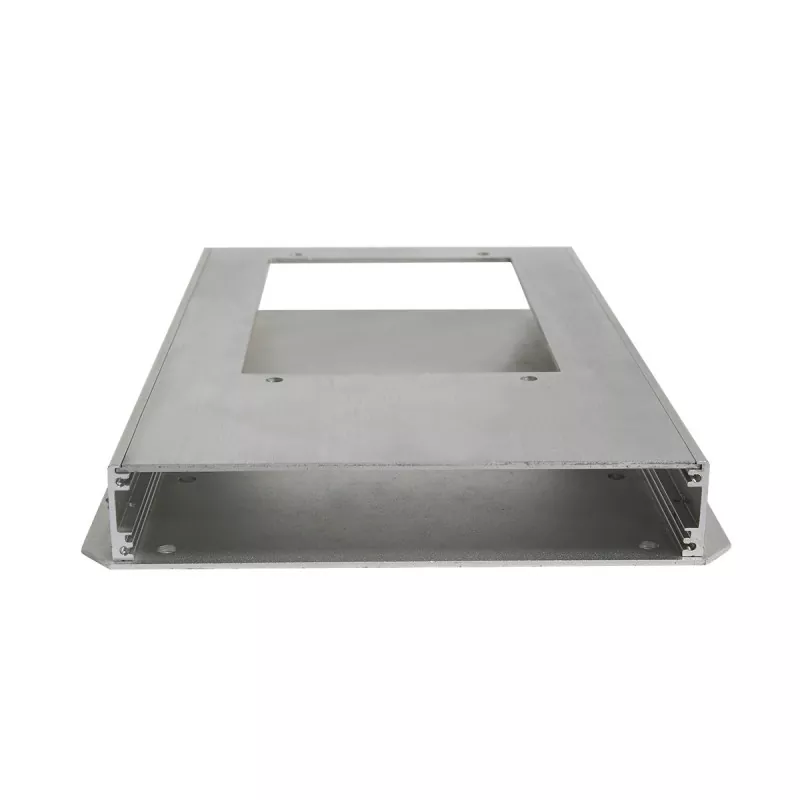

30 mm slankt aluminiumsekstruderingschassis til elektronisk udstyr

Det 30 mm slanke aluminiumsekstruderingschassis til elektronisk udstyr er et kompakt elektronisk udstyrschassis designet med en aluminiumsprofilstruktur. Chassisets tværsnitshøjde er fastgjort til 30 mm, mens længden og bredden kan tilpasses i henhold til enhedens struktur og monteringskrav.

I modsætning til standard chassis med fast længde, bredde og højde, vedtager dette produkt et aluminiumsprofiltværsnit med en fast højde. Ved at justere profillængden og den samlede chassisbredde kan den tilpasse sig printkort, kredsløbsmoduler og elektroniske komponenter i forskellige størrelser.

Chassiset har kortpladser og monteringsriller, som kan bruges til placering og installation af printkort og indvendige konstruktionsdele. Aluminiumsprofilstrukturen har også en vis varmeafledningsevne, og varmeafledningsområder kan designes i henhold til de faktiske udstyrskrav.

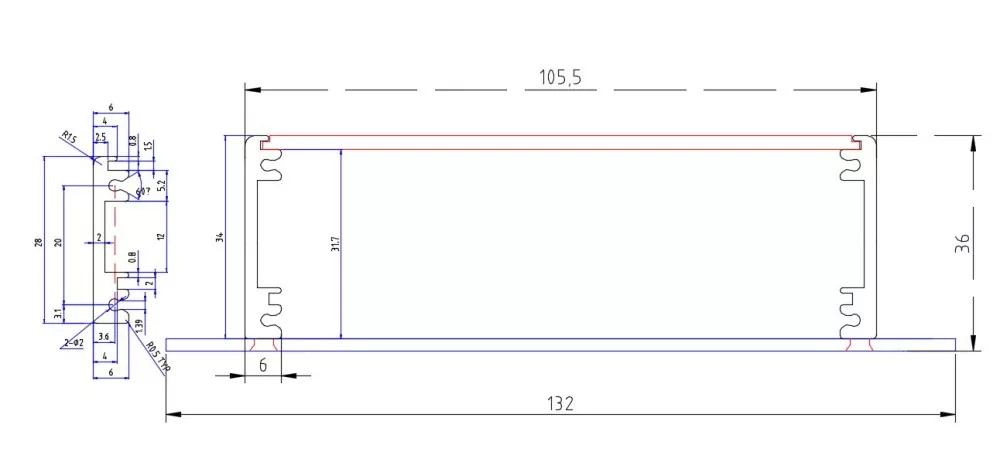

Produktstruktur

Det strukturelle fokus på dette 30 mm chassis er ikke en fast længde × bredde × højdedimension, men snarere:

30 mm fast højde + tilpasselig længde + tilpasselig bredde

Dens grundlæggende struktur inkluderer:

• Chassis i aluminiumsprofil
• Frontpanel
• Bagpanel
• Interne PCB-kortpladser
• Indvendige monteringsriller
• Varmeafledningsstruktur
• Panelfastgørelsesskruer

Denne struktur kan justere chassisets længde og bredde i overensstemmelse med udstyrets indvendige pladskrav, samtidig med at den 30 mm lave højde bevares.

Strukturelt logisk diagram

30 mm fasthøjde aluminiumsprofil

↓

Bestem længde og bredde i henhold til udstyrskrav

↓

Brug interne kortpladser til at montere printkortet

↓

Brug monteringsriller til at fastgøre indvendige strukturer

↓

CNC-bearbejd front- og bagpanelerne i henhold til grænsefladekravene

↓

Skru fast for- og bagpaneler

Kerne fordele

1. 30 mm ultratynd højde, velegnet til udstyr med begrænset plads

Chassishøjden er fastsat til 30 mm. Sammenlignet med højere elektroniske chassis kan det reducere den lodrette plads, der optages af det samlede udstyr.

Velegnet til installation i pladsbegrænset:

• Små elektroniske enheder
• Indbyggede elektroniske moduler
• Styremoduler
• Dataindsamlingsmoduler
• Kommunikationsmoduler
• PCB elektroniske enheder

Hvis udstyret har eksplicitte grænser for den samlede højde, kan 30 mm-strukturen holde profilen så kompakt som muligt, samtidig med at den opfylder monteringsbehovene for interne elektroniske komponenter.

2. Længde og bredde kan tilpasses efter udstyrskrav

En af de største egenskaber ved dette produkt er, at længden og bredden ikke er faste mål.

Kunder kan bestemme den nødvendige chassislængde og -bredde i henhold til:

• PCB dimensioner
• Elektronisk komponent layout
• Antal grænseflader
• Indvendig monteringsplads
• Udstyrs monteringsposition
• Grænser for ydre dimensioner

Derfor kan det samme 30 mm høje aluminiumsprofilchassis danne produktstrukturer af forskellig længde og bredde.

Dette er især velegnet til OEM/ODM-projekter, der kræver chassisdesign baseret på PCB'er eller elektroniske moduler.

3. Indbyggede kortpladser til praktisk PCB-montering

Indvendigt er chassiset forsynet med kortpladser, som kan bruges til at placere og montere printkort i henhold til den aktuelle struktur.

Sammenlignet med strukturer, der udelukkende er afhængige af uafhængige beslag til at fiksere printkortet, kan kortpladserne inde i profilen hjælpe med at reducere nogle yderligere fastgørelsesstrukturer, hvilket gør chassisets indre struktur mere kompakt.

For et chassis i lav højde som 30 mm er rationel brug af intern plads særlig vigtig.

4. Interne monteringsriller understøtter modulært strukturelt design

Udover PCB-kortpladserne har chassiset også monteringsriller, som kan bruges til montering og placering af indvendige konstruktionsdele.

I henhold til det specifikke produktdesign kan det overordnede layout udføres omkring:

PCB → internt modul → monteringsstruktur → front- og bagpaneler

Derfor behøver kunderne ikke blot at vælge produkter i henhold til chassisets ydre dimensioner, men kan designe chassiset efter den faktiske interne struktur.

5. Aluminiumsprofilstruktur balancerer struktur og varmeafledningskrav

Ud over at fungere som chassiskroppen kan aluminiumsprofilstrukturen også designes til varmeafledning i kombination med selve profilens strukturelle egenskaber.

For elektroniske komponenter med en vis mængde varmeudvikling indeni kan planlægningen udføres i henhold til de faktiske produktkrav:

• Områder med varmeafledning
• Ventilationsstrukturer
• Komponentmonteringspositioner
• Varmeafledningsveje

Det skal bemærkes, at den faktiske varmeafledningseffekt afhænger af udstyrets varmegenerering, komponentlayout, profilstruktur og specifikke varmeafledningsdesign, og den endelige termiske ydeevne kan ikke bedømmes udelukkende af chassismaterialet.

6. For- og bagpaneler kan bearbejdes i henhold til udstyrsfunktioner

For- og bagpanelerne er skruefaste og kan bearbejdes uafhængigt i henhold til aktuelle udstyrsgrænseflader og driftskrav.

Kan bearbejdes efter tegninger:

• USB interface huller
• Strømgrænsefladehuller
• Kommunikationsgrænsefladehuller
• Knaphuller
• Blinklys huller
• Visningsområde
• Monteringshuller
• Ventilationshuller
• Andre specialformede åbninger

Dette gør det muligt for det samme 30 mm aluminiumsprofilhus at tilpasse sig forskellige elektroniske enheder.

Produktsammensætning

Tekniske specifikationer

Gældende produkter og anvendelsesfelter

30 mm slankt aluminiumsekstruderingschassis til elektronisk udstyr er ikke begrænset til en enkelt industri, men er mere velegnet til applikationsvalg baseret på dets strukturelle egenskaber: 30 mm lav højde + tilpasselig længde og bredde + PCB-kortpladser + monteringsriller.

1. Indlejrede elektroniske enheder

Velegnet til nogle elektroniske moduler, der skal installeres inde i udstyr, styreskabe eller andre begrænsede rum.

Den lave højde på 30 mm kan hjælpe med at reducere den lodrette plads, som udstyret optager.

2. Små kontrolmoduler

For små kontrolenheder, der hovedsageligt består af printkort, styrekredsløb og internt grænseflader, kan de interne kortslots og monteringsriller bruges til modulmontering.

3. Dataopsamlingsmoduler

Dataindsamlingsudstyr kræver normalt PCB'er, stik og datagrænseflader.

Ved at tilpasse chassislængden og -bredden kan det indvendige rum planlægges i henhold til de faktiske PCB-dimensioner, og front- og bagpanelerne kan bearbejdes i henhold til grænsefladepositioner.

4. Kommunikations- og grænseflademoduler

For små elektroniske enheder, der skal installere kommunikationsgrænseflader, stik eller kontrolgrænseflader, kan front- og bagpanelerne bearbejdes i overensstemmelse med det faktiske grænsefladelayout.

5. IoT og indlejrede elektroniske enheder

Nogle IoT og indlejrede enheder er følsomme over for produktvolumen og skal færdiggøre PCB og elektronisk komponentmontering på et relativt lille rum.

Den faste højde på 30 mm kan bruges til chassisdesign af sådanne lavhøjde elektroniske enheder.

3-akset CNC tilpasset bearbejdning

Boyuan Hardware bruger i øjeblikket hovedsageligt 3-akset CNC-bearbejdning til aluminiumchassis og relaterede strukturelle dele.

I henhold til produkttegninger kan følgende udføres:

• Åbninger
• Boring
• Tapping
• Bearbejdning af monteringshul
• Interface hul bearbejdning
• Panelbearbejdning
• Strukturel rillebearbejdning
• Anden 2D/3D strukturel bearbejdning

For- og bagpanelerne kan bearbejdes i overensstemmelse med interface-layouterne for forskellige enheder, så det samme aluminiumsprofilhus kan tilpasses til forskellige elektroniske produkter.

Kvalitetsinspektion

For tilpasset aluminiumsprofilchassis kan følgende elementer inspiceres i henhold til produkttegninger og ordrekrav:

Dimensionsinspektion

Bekræft chassisets længde, bredde og vigtige strukturelle dimensioner.

CNC-bearbejdningsinspektion

Efterse interfacehuller, monteringshuller, gevindhuller og andre bearbejdningspositioner.

PCB monteringsinspektion

Bekræft tilpasningen mellem printkortet og de interne kortslots.

Inspektion af panelsamling

Bekræft samlingen af ​​front- og bagpanelet med chassishuset.

Overfladebehandlingsinspektion

Undersøg produktets overfladebehandlingseffekt og udseende.

Inspektion af færdigt produkt

Bekræft, om alle strukturelle dele af chassiset passer korrekt efter installationen.

Workshop Show

FAQ

Q1: Kan længden og bredden af ​​dette 30 mm aluminiumsprofilchassis tilpasses?

Ja. Højden af ​​dette produkt er fastsat til 30 mm, og længden og bredden kan tilpasses i henhold til udstyrsdimensioner, PCB-specifikationer og interne strukturkrav.

Q2: Er 30 mm den faste højde på chassiset?

Ja. 30 mm er den faste højdespecifikation for denne serie af aluminiumsprofiltværsnit. Den specifikke længde og bredde bestemmes i henhold til produktkrav.

Q3: Kan et printkort installeres inde i chassiset?

Ja. Produktinteriøret er forsynet med kortpladser, som kan bruges til PCB-positionering og montering i henhold til den aktuelle struktur. De specifikke PCB-dimensioner og monteringsmetode skal bekræftes i henhold til produktstrukturen.

Q4: Kan grænsefladehuller bearbejdes i chassiset?

Ja. For- og bagpanelerne kan bearbejdes med interfacehuller, monteringshuller, knaphuller, indikatorlyshuller, displayområder og andre strukturelle åbninger i henhold til produkttegninger.

Q5: Har chassiset en varmeafledningsstruktur?

Ja. Produktet vedtager et aluminiumsprofildesign med en varmeafledningsstruktur, og varmeafledningsdesign kan udføres i henhold til den faktiske varmeudvikling og de strukturelle krav til udstyret.
