73,5 mm ekstruderet aluminium industrielektronik chassis

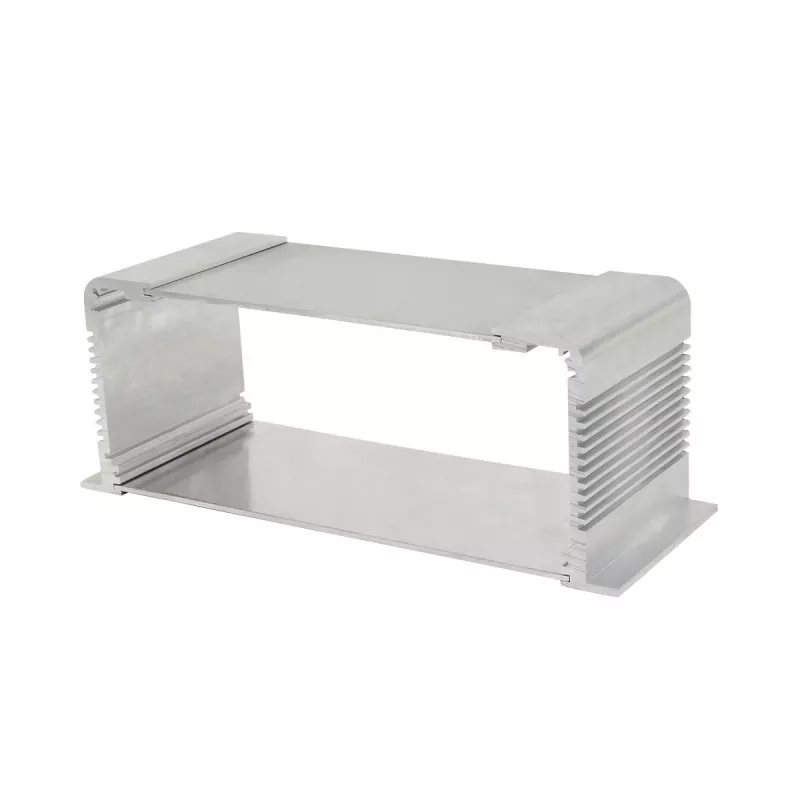

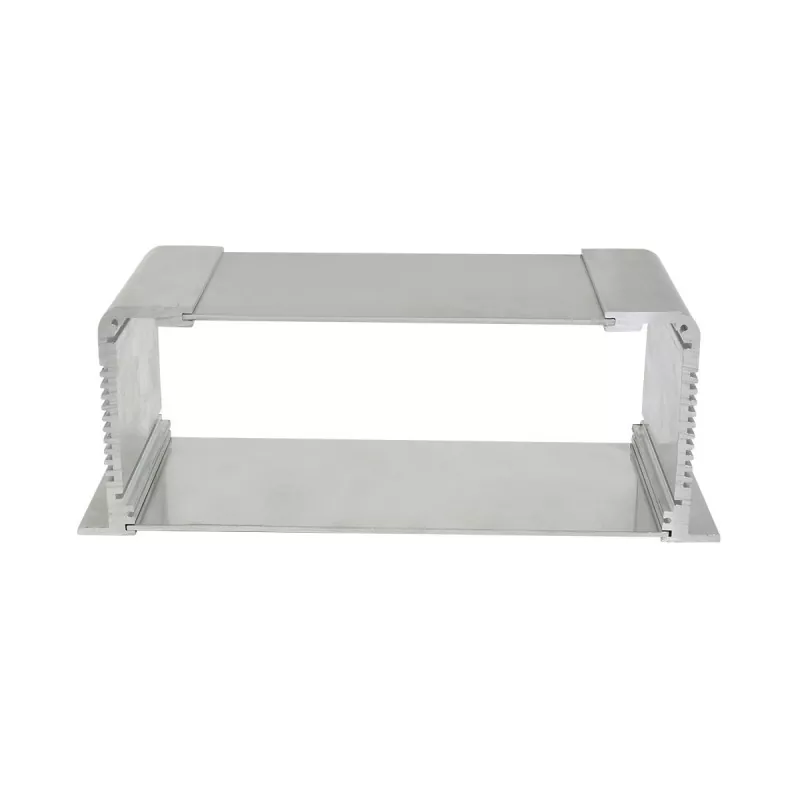

73,5 mm ekstruderet aluminium industrielektronik chassis vedtager en aluminium profil struktur. Chassishøjden er fastgjort til 73,5 mm, og længden og bredden kan tilpasses i henhold til udstyrets indvendige plads, PCB-dimensioner og monteringskrav. For- og bagpanelerne kan CNC-bearbejdes i henhold til udstyrsgrænseflader og driftskrav med grænsefladeåbninger, monteringshuller, gevindhuller og andre strukturer, så chassiset kan matche specifikt elektronisk udstyr.

Produktstruktur

Kerne fordele

1. 73,5 mm fast højde, velegnet til mere komplekse indvendige strukturer

Sammenlignet med lavprofil-chassis som 30 mm og 35 mm giver højden på 73,5 mm mere rigelig lodret monteringsplads og kan rumme flere interne elektroniske komponenter.

Det er især velegnet til industrielt elektronisk udstyr, der skal installere PCB'er, elektriske komponenter, stik og interne kabler samtidigt.

2. Længde og bredde kan tilpasses efter behov

Produkthøjden er fastsat til 73,5 mm, men længden og bredden kan designes efter kundens udstyrsmål.

Den passende chassislængde og -bredde kan bestemmes i henhold til:

· Pcb-dimensioner

· Internt komponentlayout

· Grænsefladepositioner

· Monteringsplads

· Overordnede udstyrsdimensioner

3. Indbyggede PCB-kortpladser

PCB-kortslots kan designes inde i chassiset for at give positionering og støtte til printkort, hvilket gør det muligt at montere printkortet mere stabilt inde i chassiset.

Til industrielt elektronisk udstyr, der indeholder flere PCB'er eller kræver faste kredsløbskortpositioner, er denne struktur særlig praktisk.

4. Interne monteringsriller til praktisk komponentlayout

De indvendige monteringsriller kan designes i koordination med udstyrets interne struktur, bruges til at montere eller fastgøre forskellige elektroniske komponenter.

Sammenlignet med et enkelt chassis af kavitetstypen er denne struktur mere velegnet til elektronisk udstyr, der kræver internt modulært layout.

5. Aluminiumsprofilstruktur afbalancerer strukturel støtte og varmeafledning

Aluminiumsprofil har god strukturel styrke og termisk ledningsevne og kan tjene som strukturel støtte til elektronisk udstyr, mens den hjælper intern varmeledning.

For industrielt elektronisk udstyr, der skal fungere i lange perioder, kan tilsvarende varmeafledningsstrukturer designes i kombination med det interne komponentlayout.

6. Front- og bagpaneler kan CNC-bearbejdes

I henhold til udstyrsgrænseflader og driftskrav kan front- og bagpanelerne CNC-bearbejdes, herunder:

· Grænsefladeåbninger

· Monteringshuller

· Gevindhuller

· Knaphuller

· Indikatorlyshuller

· Visningsområde

· Andre tilpassede åbninger

Dette gør det muligt for chassiset at matche grænsefladelayoutet af det faktiske elektroniske udstyr.

Tekniske specifikationer

Hvorfor vælge en 73,5 mm højde?

73,5 mm er ikke blot en stigning i chassishøjden, men er mere velegnet til industrielt elektronisk udstyr med mere komplekse interne strukturer.

Sammenlignet med aluminiumsprofilchassis i lavere højde kan 73,5 mm ekstruderet aluminium industrielektronikchassis give mere rigelig intern lodret plads uden at ændre den strukturelle form af aluminiumsprofilchassiset, hvilket giver mere plads til følgende designs:

· Kombineret montering af flere printkort

· Samtidig montering af printkort og andre elektroniske moduler

· Flere stik og grænseflader

· Intern kabelføring

· Rumligt layout mellem elektroniske komponenter

· Interne monteringsbeslag

· Elektroniske komponenter, der kræver en vis varmeafledningsplads

Derfor er dette 73,5 mm chassis mere velegnet til industrielt elektronisk udstyr med mere funktionelle moduler og mere komplekse interne strukturer.

Gældende felter

Sammenlignet med det 70 mm industrielle kontrolchassis er dette 73,5 mm produkt ikke begrænset til selve "industriel kontrol", men er mere velegnet som en generel chassisplatform til industrielt elektronisk udstyr.

1. Industrielt elektronisk kontroludstyr

Velegnet til industrielt elektronisk udstyr, der internt indeholder styrekort, interfacemoduler og flere elektroniske komponenter.

Den indvendige højde på 73,5 mm kan give mere god monteringsplads til kontroltavler og andre komponenter.

2. Industrielt dataindsamlings- og behandlingsudstyr

Velegnet til dataindsamling, signalbehandling, datakommunikation og lignende udstyr.

For udstyr, der skal installere PCB'er, interfacemoduler og interne forbindelsesstrukturer, kan chassislængden og -bredden tilpasses i henhold til PCB-dimensioner.

3. Industrielt kommunikationsudstyr

Velegnet til industriel kommunikation, grænsefladekonvertering og elektronisk udstyr til kommunikationskontrol.

Front- og bagpanelerne kan specialfremstilles i henhold til layoutet af RJ45, serielle porte, kommunikationsgrænseflader og andre stik.

4. Automationsudstyr elektroniske moduler

Kan fungere som selvstændigt elektronisk styremodul eller funktionsmodulchassis i automationsudstyr.

De interne kortpladser og monteringsriller kan hjælpe forskellige elektroniske komponenter med at blive lagt ud i henhold til udstyrsstrukturen.

5. Signalbehandling og elektroniske moduler

Velegnet til signalbehandlingsudstyr, der skal installere flere elektroniske moduler, PCB'er og stik internt.

Sammenlignet med chassis i lav højde kan 73,5 mm give mere intern plads, hvilket letter mere komplekse modulkombinationer.

6. Industrielt elektronisk instrumentudstyr

For udstyr, der skal integrere printkort, interfaces og interne elektroniske komponenter i et uafhængigt chassis, kan enhedsintegration opnås gennem tilpasset længde og bredde og panelåbninger.

Tilpassede varer

Mulighed for 3-akset CNC-bearbejdning

Boyuan Hardware bruger i øjeblikket 3-akset CNC-bearbejdning og kan udføre tilsvarende præcisionsbearbejdning på aluminiumsprofiler og paneler.

I henhold til produkttegninger kan følgende udføres:

· CNC-åbninger

· Bearbejdning af monteringshul

· Bearbejdning med gevind hul

· Forsænkede huller

· Forsænkningshuller

· Grænsefladebearbejdning

· Bearbejdning af knaphul

· Bearbejdning af indikatorlyshul

· Displayområdebearbejdning

· Logo- og mærkningsbearbejdning

· Anden strukturel bearbejdning af paneler

For industrielt elektronisk udstyr, der kræver flere grænseflader eller komplekse panellayouts, kan bearbejdning udføres i henhold til faktiske tegninger.

Produktionsproces

Produkttegninger → Bekræft 73,5 mm fast højde → Bekræft længde/bredde → Bekræft PCB og indvendig struktur → Aluminiumprofilbearbejdning → Fast-længde skæring → 3-akset CNC-bearbejdning → Front- og bagpanelbearbejdning → Overfladebehandling → Dimension og udseende inspektion → Eftersyn af emballage → Montering af produkt

Før formel produktion kan følgende bekræftes i henhold til kundetegninger:

· Chassis udvendige dimensioner

· Pcb-dimensioner

· Kortpladspositioner

· Interne monteringspositioner

· Grænseflader på front- og bagpanel

· Monteringsmetode

· Varmeafledningsstruktur

· Overfladebehandling og farve

Dette reducerer strukturelle uoverensstemmelsesproblemer under efterfølgende montering.

Kvalitetsinspektion

Under produktproduktionen kan følgende udføres i henhold til de faktiske krav:

· Udseendeinspektion

· Inspektion af længde, bredde og højde

· CNC-bearbejdningsdimensionsinspektion

· Inspektion af hulposition

· Trådinspektion

· Inspektion af panelsamling

· Inspektion af overfladebehandling

· Inspektion af færdig produktsamling

Fokus er på kontrol af chassisdimensioner, PCB-monteringsstrukturer, interfacepositioner og monteringspasning.

Workshop Show

FAQ

Q1: Er 73,5 mm den faste højde på chassiset?

Ja. Højden af ​​denne serie er en fast 73,5 mm, og længden og bredden kan tilpasses efter udstyrskrav.

Q2: Kan længden og bredden tilpasses?

Ja. Længden og bredden kan tilpasses i henhold til PCB-dimensioner, interne elektroniske komponenter og overordnede udstyrsdimensioner.

Q3: Har chassiset interne PCB-kortpladser?

Ja. Produktstrukturen er forsynet med PCB-kortpladser, som kan matches i henhold til aktuelle printkortdimensioner og monteringsmetoder.

Q4: Kan flere elektroniske moduler installeres indeni?

Ja. Den interne plads på 73,5 mm er relativt rigelig, velegnet til udstyr, der skal installere flere PCB'er, elektroniske moduler, stik og interne kabler.

Q5: Kan grænseflader bearbejdes på front- og bagpanelerne?

Ja. For- og bagpanelerne kan bearbejdes med interfacehuller, monteringshuller, gevindhuller, knaphuller, indikatorlyshuller og andre strukturer gennem 3-akset CNC.

Spørgsmål 6: Kan 73,5 mm ekstruderet aluminium industrielektronik-chassis laves i forskellige farver?

Ja. Farven på aluminiumsdele kan tilpasses efter produktkrav, og den specifikke overfladebehandlingsløsning kan bekræftes i henhold til projektets krav.

Q7: Hvor mange akser er din CNC?

I øjeblikket bruges 3-akset CNC-bearbejdning hovedsageligt.

Q8: Kan chassiset tilpasses i henhold til mine PCB-tegninger?

Chassislængden, -bredden, kortslots og monteringsstrukturer kan bekræftes i henhold til produkttegningerne, printkortdimensioner og indvendige monteringskrav, som kunden har angivet.
