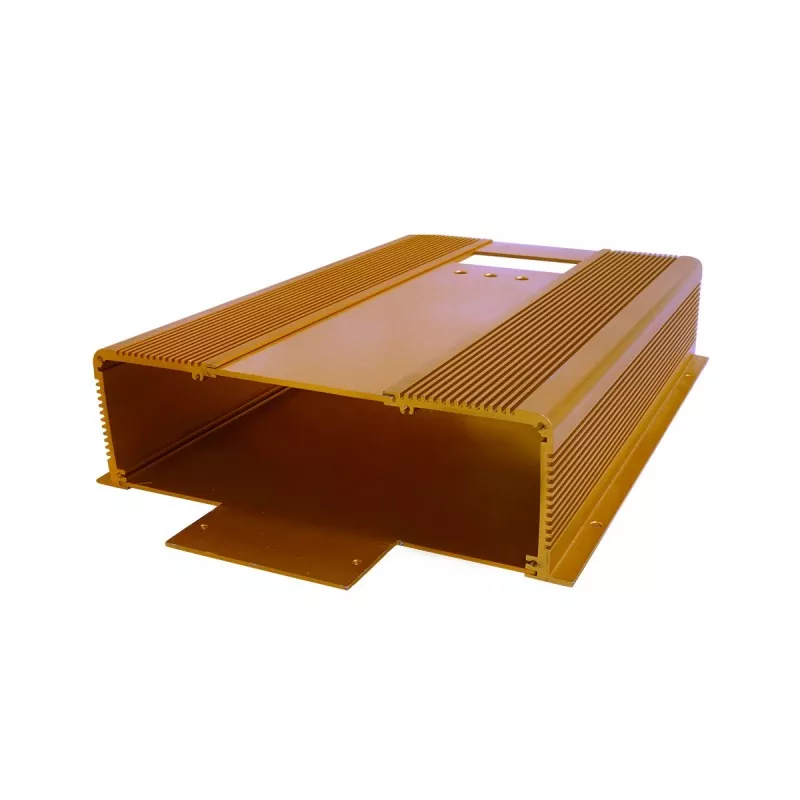

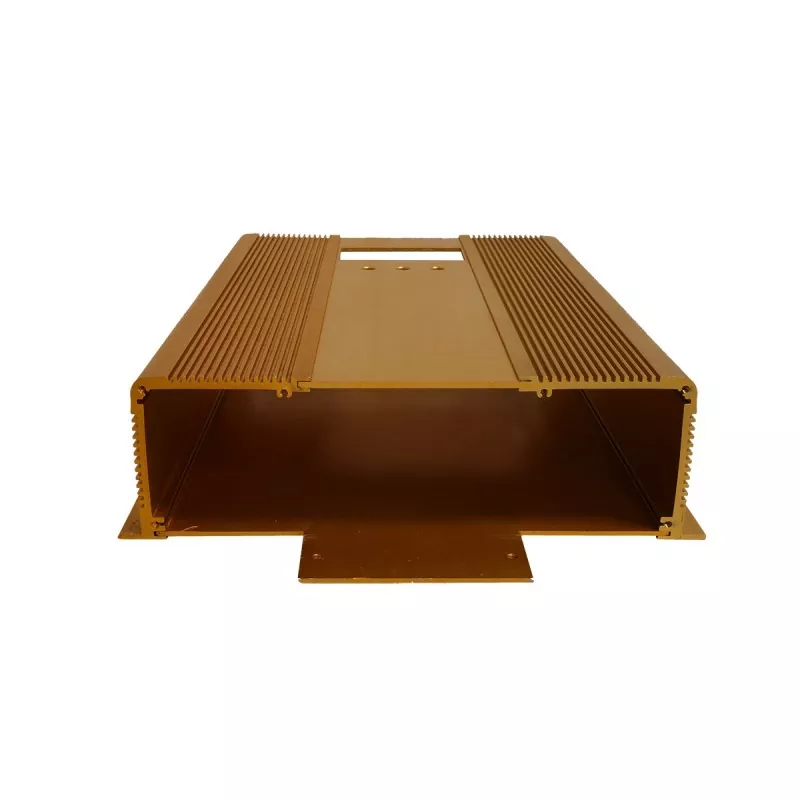

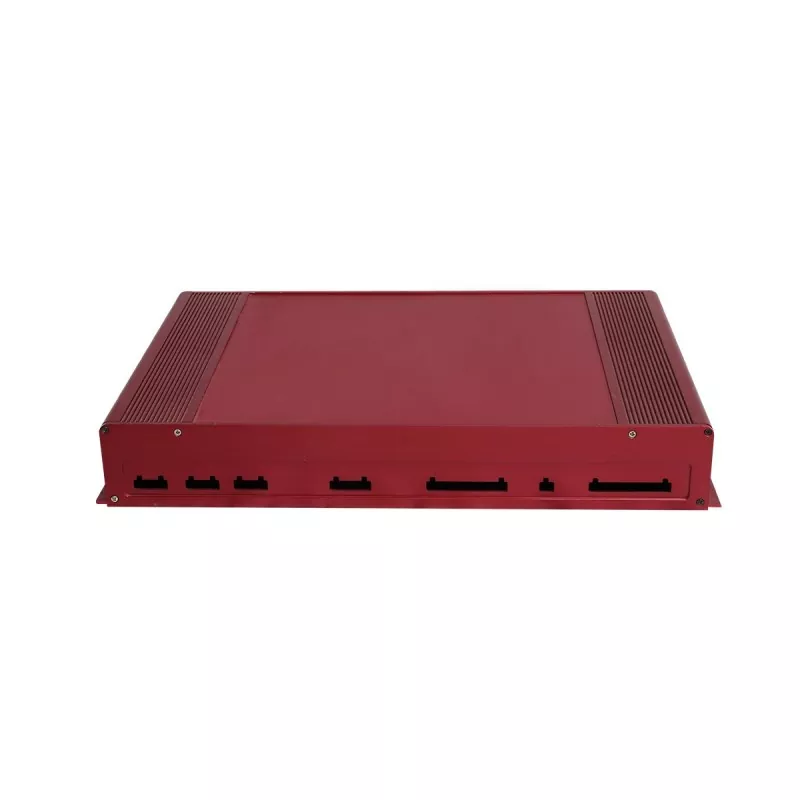

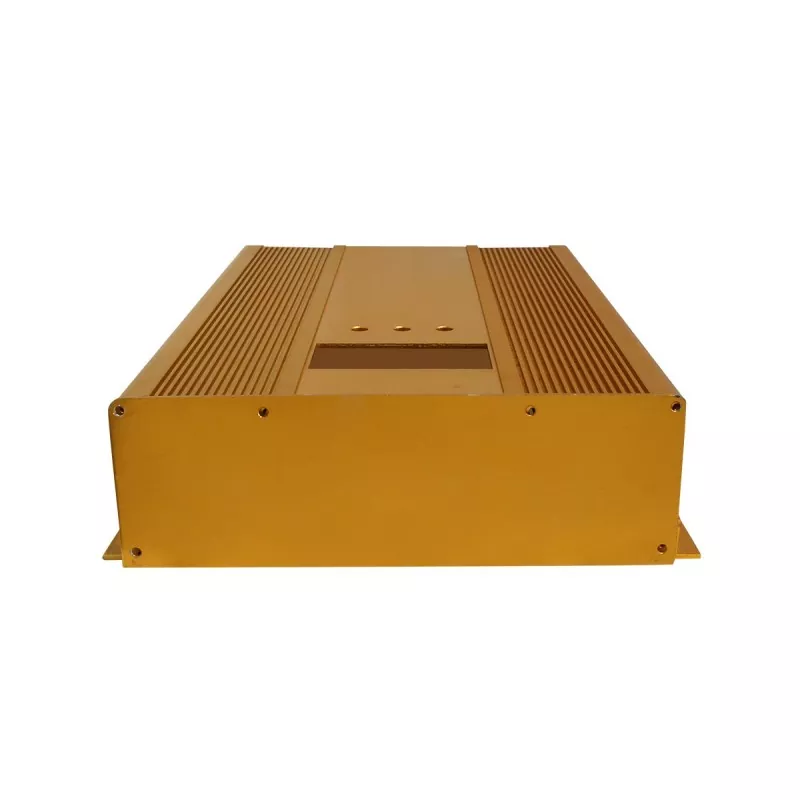

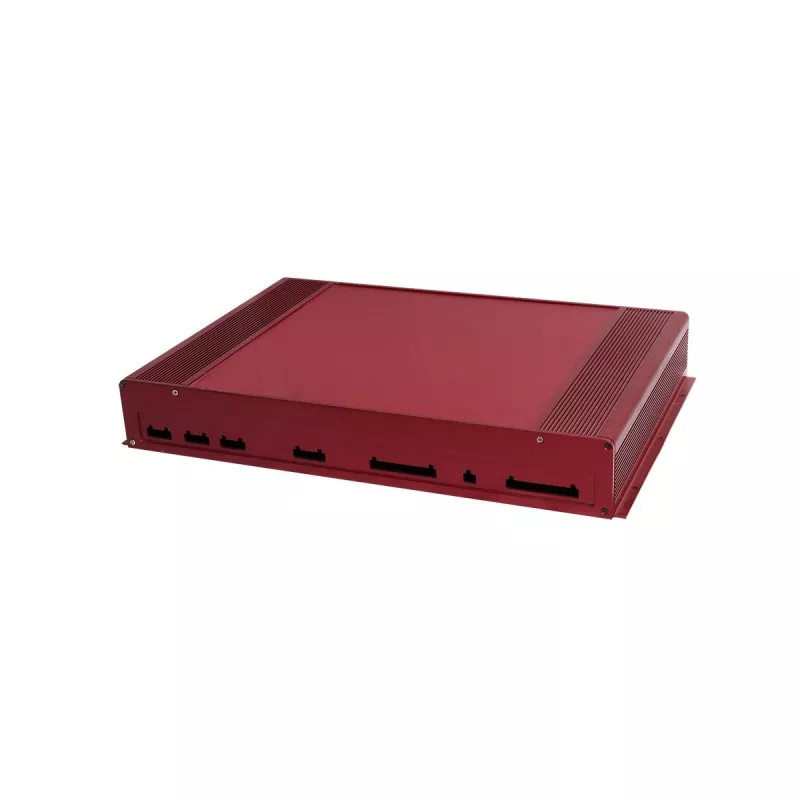

70mm industriel kontrol aluminium ekstrudering chassis

70 mm industriel kontrol aluminium ekstrudering chassis vedtager en aluminium profil struktur. Det indre af chassiset har PCB-kortslots og monteringsriller, som kan bruges til printkortpositionering, kontrolmodulmontering og intern fastgørelse af strukturelle dele. Aluminiumprofilstrukturen har også en vis varmeafledningsevne, der opfylder den strukturelle støtte og grundlæggende varmeafledningsbehov for industrielt elektronisk udstyr.

Sammenlignet med det foregående lavprofilchassis giver 70 mm højden mere rigelig intern lodret plads, hvilket gør den mere velegnet til industrielt kontroludstyr, der skal integrere styrekort, elektroniske moduler, grænseflader, strømforsyninger og forbindelsesstrukturer.

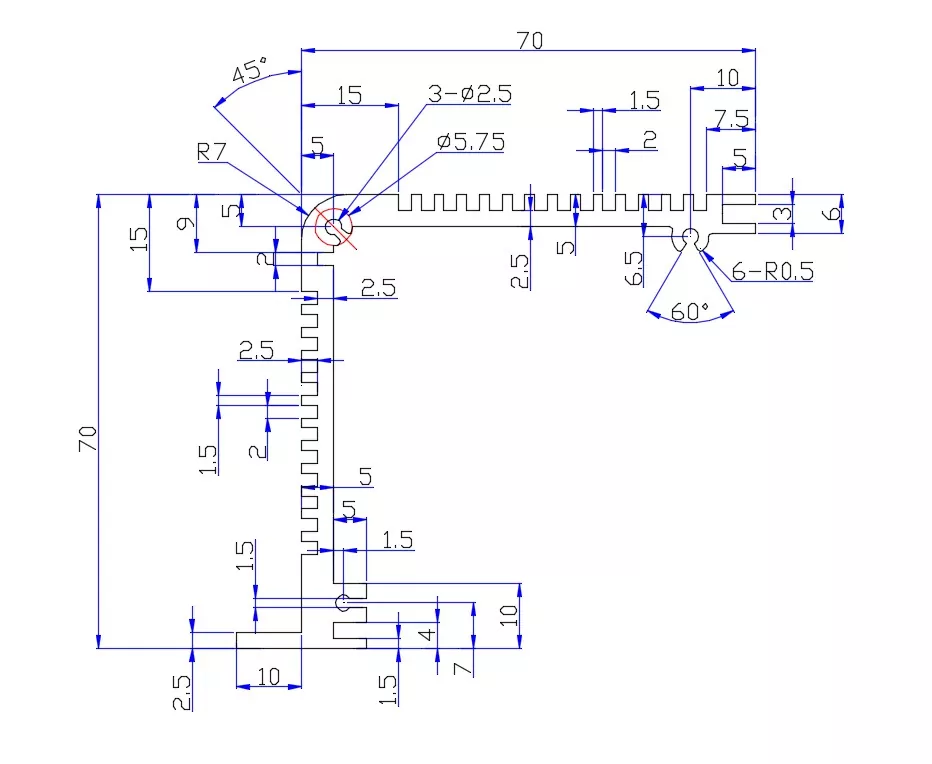

Produktstruktur

Kernefordele ved industriel kontroldesign

1. 70 mm fast højde, giver større intern layoutplads

Sammenlignet med lavprofil-aluminiumsprofilchassis giver 70 mm højden mere rigelig intern lodret plads.

For industrielt kontroludstyr skal interiøret normalt ikke kun installere et PCB, men det kan også være nødvendigt at overveje samtidig:

· Kontrolmoduler

· Grænseflademoduler

· Strømkomponenter

· Tilslutningskabler

· Monteringsbeslag

· Andre elektroniske komponenter

Højden på 70 mm kan reducere begrænsningerne af chassishøjden på disse interne strukturelle layouts.

2. Længde og bredde, der kan tilpasses, tilpasses forskelligt kontroludstyr

Selvom chassishøjden er fastgjort til 70 mm, kan længden og bredden tilpasses efter det faktiske udstyr.

Chassisets længde og bredde kan bestemmes i henhold til:

· Dimensioner af kontroltavle

· PCB-layout

· Antal moduler

· Antal grænseflader

· Strømlayout

· Monteringsplads

Derfor behøver industrielle styremoduler ikke fuldt ud at tilpasse sig et standardchassis med en fast længde og bredde.

3. PCB-kortåbninger til kontrolkortpositionering

De interne PCB-kortslots kan bruges til placering af styrekort og printkort.

For industrielle kontrolprodukter hjælper en stabil PCB-monteringsposition med at opretholde overensstemmelsen mellem interne elektroniske komponenter og eksterne grænseflader.

4. Interne monteringsriller letter modulært strukturelt design

De indvendige monteringsriller kan bruges til at montere:

· PCB'er

· Kontrolmoduler

· Elektroniske moduler

· Bparentes

· Fixering af komponenter

Højden på 70 mm kombineret med den indvendige monteringsstruktur kan give mere fleksibel layoutplads til flere elektroniske moduler.

5. Aluminiumsprofilstruktur giver strukturel støtte og varmeafledningsvej

Aluminiumsprofilhuset kan give stabil strukturel støtte til interne elektroniske komponenter.

Samtidig har aluminium i sig selv en god termisk ledningsevne, og profilstrukturen kan give en vis varmeafledningsvej for elektroniske komponenter.

For industrielt kontroludstyr med specifikke krav til termisk design, bør varmeafledningsløsningen bestemmes yderligere i henhold til komponenteffekt, intern layout og faktisk termisk design.

6. Front- og bagpaneler velegnet til industriel kontrolgrænsefladelayout

Industrielt kontroludstyr kræver normalt flere eksterne grænseflader og betjeningsdele, så front- og bagpanelerne kan CNC-bearbejdes i henhold til det faktiske produkt.

maskinbearbejdelig:

· Strømgrænsefladehuller

· Huller i kommunikationsgrænsefladen

· Datagrænsefladehuller

· Indikatorlyshuller

· Knaphuller

· Monteringshuller

· Andre specialformede huller

Tekniske specifikationer

Gældende felter

Denne model fokuserer på industriel kontrol og industrielt elektronisk udstyr, der danner en forskel fra det foregående 56 mm instrumentchassis.

1. Industrielle kontrolmoduler

Velegnet til industrielt kontroludstyr, der skal integrere kontrolprintkort, elektroniske moduler og interfaces i et uafhængigt chassis.

Højden på 70 mm kan give mere god monteringsplads til interne kontroltavler og andre komponenter.

2. Styreenheder til automatiseringsudstyr

Velegnet til uafhængige elektroniske styremoduler i automationsudstyr.

Chassislængden og -bredden kan tilpasses i henhold til udstyrets indvendige monteringsplads og kontrolkortdimensioner.

3. Udstyr til dataindsamling og -behandling

Velegnet til industrielt elektronisk udstyr, der samtidig skal integrere indsamlingskredsløb, behandlingsmoduler, kommunikationsgrænseflader og strømkomponenter.

4. Industriel kommunikation og grænseflademoduler

Velegnet til industrielt elektronisk udstyr, der skal installere flere kommunikationsgrænseflader, stik eller signalgrænseflader.

For- og bagpanelerne kan CNC-bearbejdes i henhold til det faktiske interfacelayout.

5. Industrielt elektronisk kontroludstyr

Velegnet til industrielt elektronisk udstyr, der kræver et uafhængigt aluminiumsprofilchassis til strukturel beskyttelse og intern komponentmontering.

Tilpassede varer

Mulighed for 3-akset CNC-bearbejdning

Boyuan Hardware bruger i øjeblikket hovedsageligt 3-akset CNC-bearbejdning og kan bearbejde det 70 mm industrielle styre aluminiumsprofilchassis og paneler i henhold til kundetegninger.

maskinbearbejdelig:

· CNC-åbninger

· Boring

· Tapning

· Monteringshuller

· Grænsefladehuller

· Specialformede huller

· Forsænknings-/forsænkningshuller

· Logo og mærkning

· Anden strukturel bearbejdning

Det specifikke bearbejdningsindhold bestemmes i henhold til kundetegninger og produktstruktur.

Egnede kunder

Dette 70 mm industrielle kontrol aluminium ekstrudering chassis er velegnet til:

· Producenter af industrielt automationsudstyr

· Producenter af industrielt kontroludstyr

· Producenter af industrielt elektronisk udstyr

· Producenter af dataindsamlingsudstyr

· Producenter af industrielt kommunikationsudstyr

· Kontrolmoduludviklere

· PCB- og elektroniske modulvirksomheder

· OEM/ODM industriudstyrsvirksomheder

Den er især velegnet til industrielle kontrolprodukter, der kræver større intern plads, flere elektroniske moduler og brugerdefinerede interfacelayouts.

Kvalitetsinspektion

I henhold til produktkrav kan følgende udføres:

· Inspektion af profilens udseende

· Længdedimensionsinspektion

· CNC-bearbejdningsdimensionsinspektion

· Inspektion af hulposition

· Trådinspektion

· Inspektion af paneldimension og udseende

· Inspektion af overfladebehandlingens udseende

· Samlingsinspektion

· Eftersyn af færdigt produkts udseende

For produkter med eksplicitte dimensionelle tolerancekrav kan inspektion udføres i henhold til kundetegninger og tekniske krav.

Workshop Show

FAQ

Q1. Er højden på dette industrielle kontrolchassis fast?

Ja. Højden på denne model er fastsat til 70 mm, mens længden og bredden kan tilpasses.

Q2. Hvorfor er 70 mm velegnet til industrielt kontroludstyr?

Højden på 70 mm giver mere intern lodret plads til printkort, kontrolmoduler, strømkomponenter, stik og andre interne strukturer sammenlignet med chassis med lavere profil.

Q3. Kan længden og bredden tilpasses?

Ja. Længden og bredden kan tilpasses i henhold til styrekortet, interne komponenter, interfacelayout og installationskrav.

Q4. Har 70 mm Industrial Control Aluminium Extrusion Chassis en PCB-slot?

Ja. Aluminiumsekstruderingsstrukturen inkluderer en intern PCB-slot til PCB-positionering og installation.

Q5. Kan der installeres flere interne moduler?

Ja. De interne monteringsslidser kan bruges til printkort, kontrolmoduler, beslag og andre strukturelle komponenter.

Q6. Kan front- og bagpanelerne tilpasses?

Ja. Panelerne kan CNC-bearbejdes i henhold til strøm, kommunikation, datagrænseflade, indikator og monteringskrav.

Q7. Giver chassiset varmeafledning?

Aluminiumsekstruderingsstrukturen giver en varmeafledningsvej. For specifikke termiske krav bør designet bestemmes i henhold til komponenteffekt og internt layout.

Q8. Hvilken CNC-bearbejdningskapacitet giver du?

Boyuan leverer hovedsageligt 3-akset CNC-bearbejdning til industrielt styrechassis af aluminium og relaterede komponenter.
