35 mm kompakt aluminiumsekstruderingschassis til elektroniske applikationer

Dette 35 mm kompakte aluminiumsekstruderingschassis til elektroniske applikationer vedtager en aluminiumsprofilstruktur. Højden er fastgjort til 35 mm, og længden og bredden kan tilpasses i henhold til PCB-dimensioner, intern komponentlayout og udstyrsinstallationskrav.

Chassisets indre har PCB-kortpladser og monteringsriller, der bruges til PCB-positionering samt montering af interne elektroniske moduler og strukturelle dele. Samtidig har aluminiumsprofilstrukturen en vis varmeafledningsevne, der opfylder den strukturelle støtte og grundlæggende varmeafledningsbehov for små elektroniske enheder.

Den kompakte 35 mm højde er velegnet til elektronisk udstyr, der skal kontrollere den samlede enhedsvolumen, mens det stadig kræver en vis mængde intern monteringsplads. Ved at tilpasse chassislængden og -bredden kan chassisdimensionerne tilpasses til det faktiske printkort og interne komponentlayout.

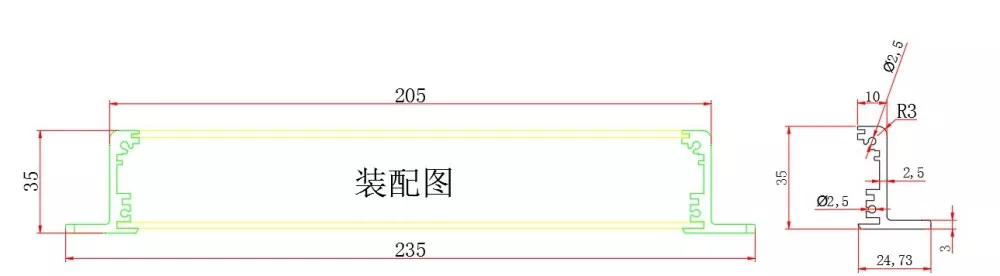

Produktstruktur

Strukturel logik

35 mm fast højde → længde- og breddetilpasning → PCB-kortpladser → interne monteringsriller → varmeafledningsstruktur → front- og bagpanelbearbejdning → chassissamling

Kerne fordele

1. 35 mm fast højde, balancerer kompakte dimensioner og indvendig plads

Højden på 35 mm bevarer en relativt kompakt enhedsprofil, samtidig med at den giver mere rimelig monteringsplads til printkort og interne elektroniske komponenter end chassis i ekstremt lav højde.

Velegnet til produkter med krav til overordnede enhedsdimensioner, der stadig har brug for et vist komponentlayout internt.

2. Længde og bredde kan tilpasses til faktisk udstyr

Kernen i dette produkt er ikke en fast længde- og breddedimension, men snarere:

Fast 35 mm højde + tilpasselig længde + tilpasselig bredde.

Chassisets længde og bredde kan bestemmes i henhold til følgende faktorer:

• PCB dimensioner
• Komponent layout
• Interface positioner
• Antal interne moduler
• Monteringsmetode
• Generelle krav til enhedsdimension

Dette undgår spild af intern plads til at passe et standard chassis.

3. Indbyggede PCB-kortpladser

Indvendigt er chassiset forsynet med PCB-kortpladser, som kan bruges til printkortpositionering og montering.

For elektroniske produkter, der skal integrere printkortet direkte i aluminiumsprofilens chassis, hjælper kortåbningerne med at bestemme printets position og reducere behovet for yderligere fastgørelsesstrukturer.

4. Interne monteringsriller understøtter fleksibelt layout

De indvendige monteringsriller kan bruges til at montere forskellige indvendige konstruktionsdele.

I henhold til produktdesignet kan intern layout udføres omkring printkortet, elektroniske moduler og andre komponenter, hvilket gør mere rationel brug af det begrænsede 35 mm højderum.

5. Aluminiumsprofilstruktur afbalancerer støtte og varmeafledning

Aluminiumsprofilhuset kan give en stabil chassisstruktur, mens aluminium i sig selv har god varmeledningsevne.

For små elektroniske enheder kan varmeafledningsdesign udføres i kombination med profilstrukturen og indvendige komponentlayout.

6. Front- og bagpaneler kan bearbejdes i henhold til enhedsgrænseflader

For- og bagpanelerne kan CNC-bearbejdes i henhold til den faktiske enhedsstruktur, for eksempel:

• Strømgrænsefladehuller
• USB interface huller
• Kommunikationsgrænsefladehuller
• Blinklys huller
• Knaphuller
• Monteringshuller
• Andre specialformede huller

Dette gør det muligt for chassiset at matche grænsefladelayoutet af specifikke elektroniske enheder.

Tekniske specifikationer

Hvorfor vælge en 35 mm fast højde?

For elektronisk enheds chassis er mindre ikke altid bedre.

Hvis chassiset er for lavt, kan det begrænse:

• PCB layout
• Komponenthøjde
• Interface montering
• Indvendigt strukturelt design
• Rum til varmeafledning

Højden på 35 mm holder enheden kompakt, samtidig med at den giver mere generøs layoutplads til interne PCB'er og elektroniske komponenter end ultralave strukturer.

Samtidig kan længde og bredde tilpasses uafhængigt, så chassiset kan designes efter faktiske printkort-dimensioner, frem for at lade printkortet tilpasse sig et fast kabinet.

Gældende felter

Dette 35 mm kompakte aluminiumsekstruderingschassis til elektroniske applikationer anbefales til at fokusere på små, kompakte elektroniske enheder, der kræver en vis mængde intern plads, snarere end at dække bredt alt industrielt udstyr.

1. Små kontrolmoduler

Velegnet til små kontrolmoduler, der skal integrere PCB'er, styrekredsløb og grænseflader i et uafhængigt chassis.

Højden på 35 mm kan reducere den samlede plads, som enheden optager, mens tilpasset længde og bredde matcher det interne printkort.

2. Dataopsamlings- og signalbehandlingsmoduler

For enheder, der skal installere PCB'er, grænseflader og databehandlingskredsløb, kan de interne kortslots bruges til PCB-positionering, og grænsefladelayoutet kan fuldføres gennem brugerdefinerede paneler.

3. Kommunikationsgrænsefladeenheder

Velegnet til små kommunikations-, signalkonverterings- og grænsefladeudvidelsesenheder.

Chassisets længde og bredde kan justeres i henhold til antallet af interfaces, printkortdimensioner og monteringsplads.

4. Indlejrede elektroniske moduler

Velegnet til elektroniske moduler, der skal installeres i andet udstyr, styreskabe eller begrænsede monteringsrum.

Den kompakte struktur kan hjælpe med at kontrollere den plads, enheden optager, samtidig med at den nødvendige intern monteringsplads bevares.

5. IoT og smarte elektroniske enheder

For små IoT elektroniske enheder, der skal integrere PCB'er, kommunikationsmoduler, strømforsyninger og eksterne grænseflader, kan den faste højde på 35 mm opnå en balance mellem enhedsdimensioner og internt layout.

Tilpassede varer

3-akset CNC-bearbejdning

Til 35 mm aluminiumsprofilchassiset kan efterfølgende præcisionsbearbejdning af profil og paneler afsluttes med 3-akset CNC-bearbejdning.

Bearbejdningsindhold kan omfatte:

• CNC åbninger
• Boring
• Tapping
• Bearbejdning af monteringshul
• Interface hul bearbejdning
• Panel specialformede huller
• Forsænknings-/forsænkede huller
• Logo- og mærkningsbearbejdning
• Anden strukturel bearbejdning krævet af tegninger

De faktiske bearbejdningselementer bestemmes i henhold til produkttegningerne og strukturen.

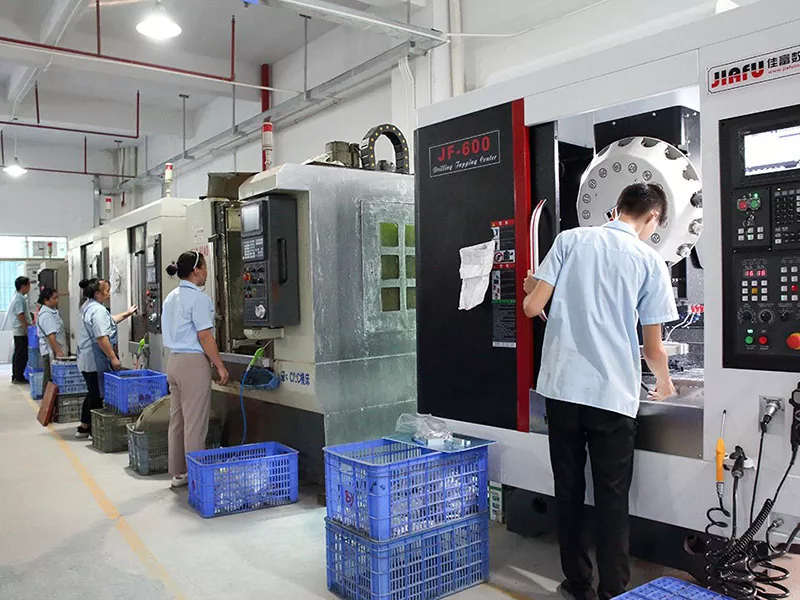

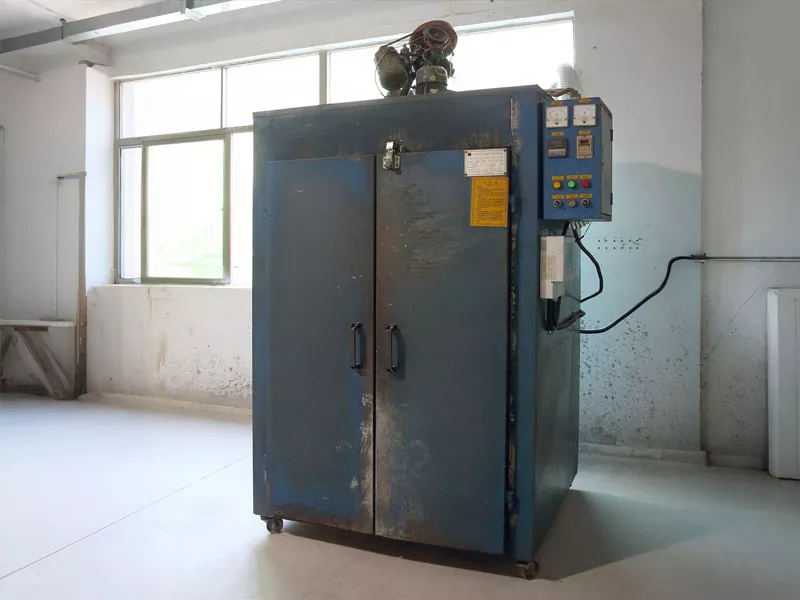

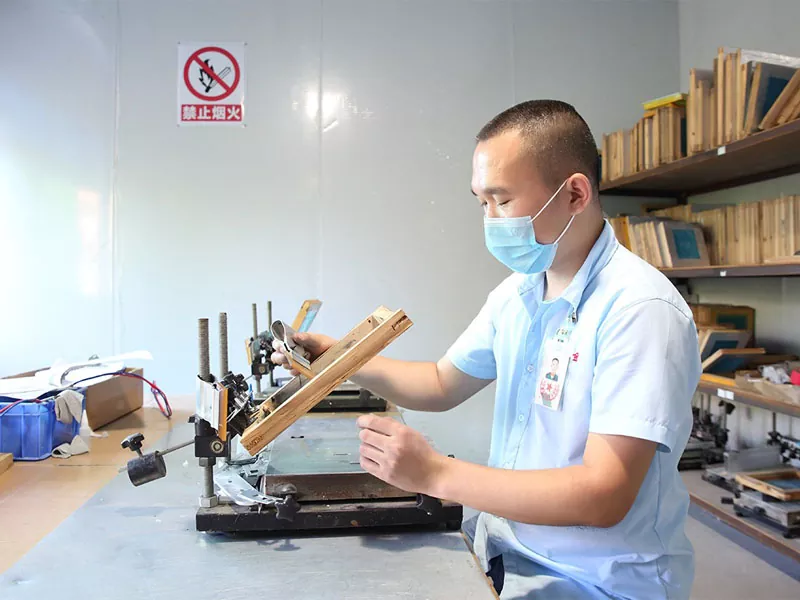

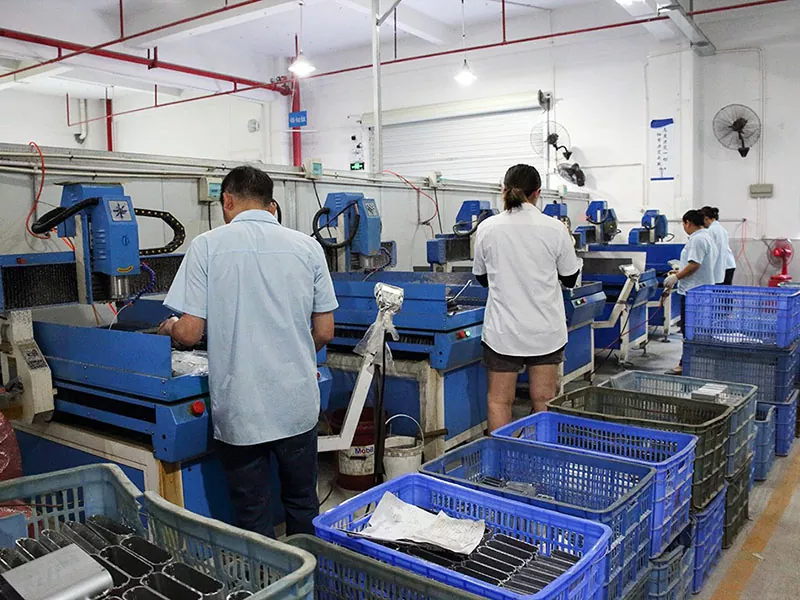

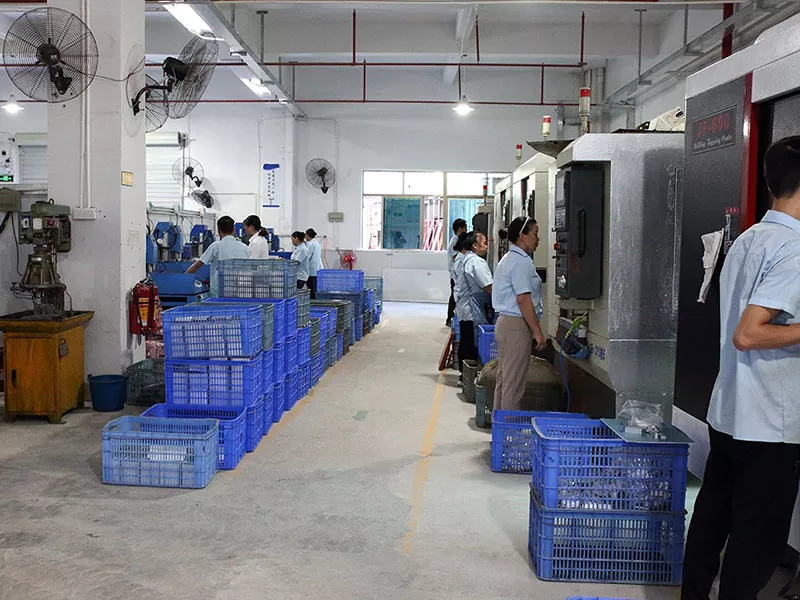

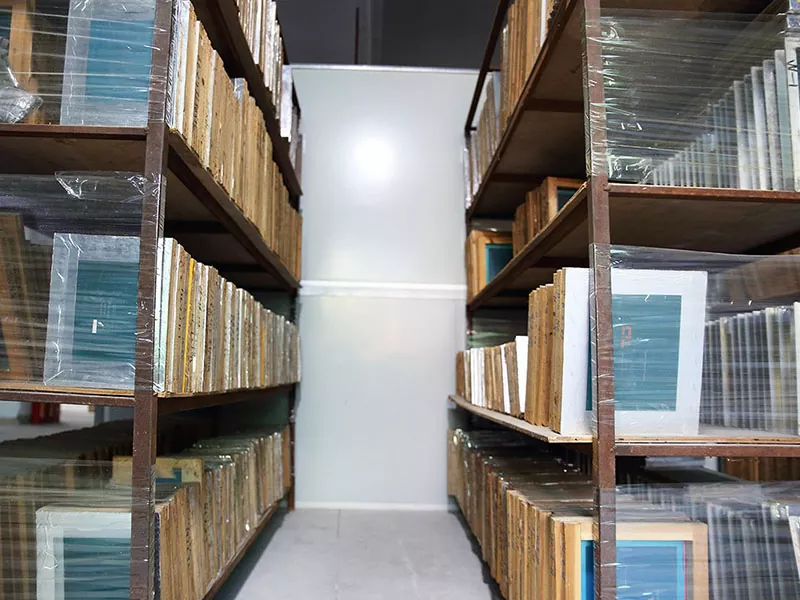

Workshop Show

Kvalitetsinspektion

I henhold til produktkrav kan følgende udføres:

• Eftersyn af profilens udseende
• Længdedimensionsinspektion
• CNC-bearbejdningsdimensionsinspektion
• Inspektion af hulposition
• Tråd inspektion
• Kontrol af paneldimension og udseende
• Kontrol af overfladebehandling
• Samling inspektion
• Eftersyn af færdigt produkts udseende

For produkter med eksplicitte dimensionelle tolerancekrav kan inspektion udføres i henhold til kundetegninger og tekniske krav.
