34,9 mm lavprofil aluminiumsekstruderingschassis til elektroniske enheder

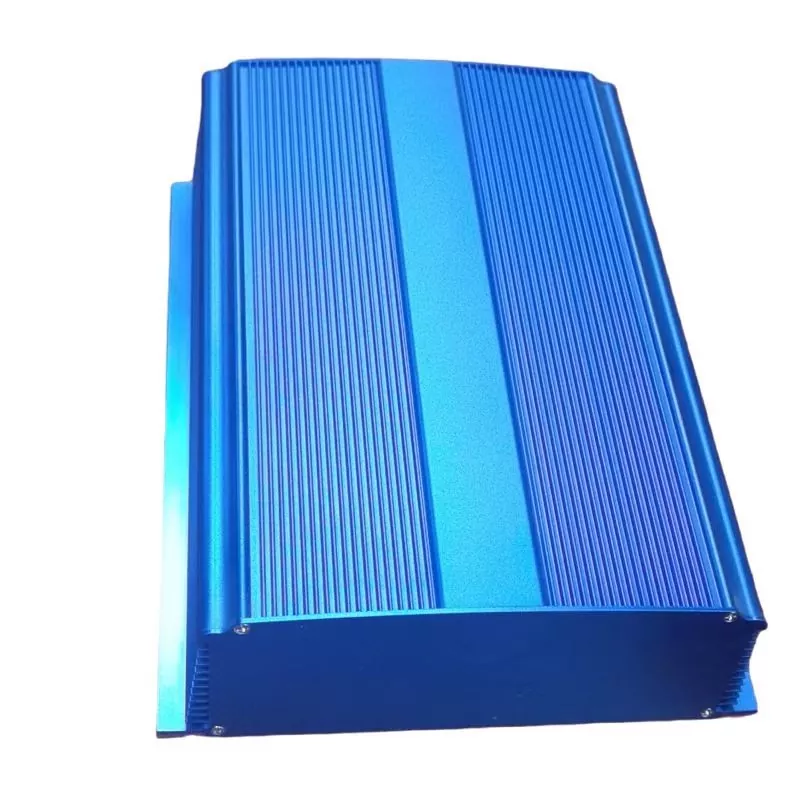

34,9 mm lavprofil aluminiumsekstruderingschassis til elektroniske enheder vedtager en aluminiumsprofilstruktur. Chassishøjden er fastgjort til 34,9 mm, og længden og bredden kan tilpasses i henhold til PCB-dimensioner, intern komponentlayout og udstyrsinstallationskrav.

Chassisets indre har PCB-kortpladser og monteringsriller, som kan bruges til PCB-positionering, intern modulmontering og strukturel fiksering. Selve aluminiumsprofilen har en vis varmeafledningsevne og giver varmeafledningsplads i kombination med produktstrukturen.

Sammenlignet med et ultratyndt chassis i lavere højde bevarer højden på 34,9 mm en lav profil, mens den giver mere plads til montering af printkort, interfaces og interne elektroniske komponenter, velegnet til elektronisk udstyr, der har brug for en balance mellem kompakte dimensioner og intern monteringsplads.

Produktstruktur

Design fordele

1. 34,9 mm fast højde, velegnet til elektroniske enheder med lav profil

34,9 mm er en relativt lav chassishøjde, som kan reducere den samlede plads, som udstyret optager.

Sammenlignet med elektroniske chassis af almindelig højde er denne lavprofilstruktur mere velegnet til applikationer med krav til enhedstykkelse, monteringshøjde eller samlet volumen.

2. Længde og bredde kan tilpasses efter udstyrskrav

Produkthøjden er fastsat til 34,9 mm, men længden og bredden er ikke faste mål.

Den passende længde og bredde kan bestemmes i henhold til:

• PCB dimensioner
• Komponent layout
• Antal grænseflader
• Indvendig monteringsposition
• Overordnede udstyrsdimensioner
• Monteringsplads

Derfor kan den samme 34,9 mm profilstruktur bruges til elektroniske enheder af forskellige størrelser.

3. Indbyggede PCB-kortåbninger til praktisk kredsløbskortmontering

Indvendigt er chassiset forsynet med en kortslotstruktur, som kan bruges til PCB-positionering og montering.

Sammenlignet med udelukkende at stole på skruestolper til at fastgøre printkortet, gør kortslotstrukturen det muligt at placere printkortet langs chassisets indre struktur, hvilket også hjælper med at holde det indre layout pænt.

4. Interne monteringsriller letter modulært layout

De indvendige monteringsriller kan bruges til at montere forskellige indvendige strukturelle dele, såsom:

• PCB'er
• Monteringsbeslag
• Elektroniske moduler
• Fastgørelse af komponenter

For udstyr, der skal placere flere komponenter inden for begrænset højde, kan monteringsrillerne give et mere fleksibelt internt strukturelt design.

5. Aluminiumsprofilstruktur balancerer strukturel styrke og varmeafledning

Aluminiumsprofilchassiset bruges ikke kun til at beskytte interne elektroniske komponenter, men giver også stabil strukturel støtte.

Aluminium har god varmeledningsevne, og kombineret med selve profilens struktur kan det bruges til elektronisk udstyr, der kræver en vis varmeafledningsevne.

6. Front- og bagpaneler kan CNC-bearbejdes

For- og bagpanelerne kan bearbejdes i henhold til det endelige enhedsinterfacelayout, for eksempel:

• USB interface huller
• Strømgrænsefladehuller
• Kommunikationsgrænsefladehuller
• Blinklys huller
• Knaphuller
• Monteringshuller
• Andre specialformede åbninger

Dette gør det muligt for chassiset at matche grænsefladelayoutet af specifikke elektroniske enheder.

Tekniske specifikationer

Gældende felter

1. Små dataindsamlingsenheder

Velegnet til små elektroniske enheder, der skal installere PCB'er, grænseflader og dataindsamlingsmoduler.

Den lave profil på 34,9 mm-strukturen hjælper med at kontrollere den samlede enhedsvolumen, mens den tilpassede længde og bredde kan justeres i henhold til PCB og interfacelayout.

2. Kommunikations- og grænseflademoduler

Velegnet til kommunikationsgrænseflader, signalkonvertering og elektroniske moduler af forbindelsestype.

For- og bagpanelerne kan CNC-bearbejdes i henhold til antallet og typer af grænseflader, mens de interne kortslots kan bruges til PCB-positionering.

3. Indlejrede elektroniske enheder

For elektroniske moduler, der skal installeres inde i udstyr, styreskabe eller andre begrænsede pladser, kan lavprofilchassiset reducere krav til monteringsplads.

4. Industrielle elektroniske moduler

Velegnet til nogle små industrielle elektroniske moduler, der kræver uafhængig chassisbeskyttelse, såsom kontrolmoduler, interfacemoduler og databehandlingsmoduler.

5. IoT og smarte elektroniske enheder

For elektroniske enheder, der skal integrere PCB'er, kommunikationsmoduler og grænseflader i et kompakt chassis, kan højden på 34,9 mm opnå en balance mellem enhedsdimensioner og internt rum.

Tilpassede varer

Produktionsproces

Kunde oplyser mål/tegninger

↓

Bekræft 34,9 mm fast højde og længde/bredde dimensioner

↓

Bekræft PCB, grænseflader og interne monteringskrav

↓

Bearbejdning af aluminiumsprofiler

↓

Længde skæring

↓

3-akset CNC-bearbejdning

↓

For- og bagpanelbearbejdning

↓

Overfladebehandling

↓

Del inspektion

↓

Chassis samling

↓

Eftersyn af færdigt produkt

↓

Emballage og forsendelse

Fremstillingsfordele

20+ års erfaring med fremstilling af aluminiumsprodukter

Boyuan Hardware har været dybt engageret i fremstillingen af ​​aluminiumsprodukter og aluminiumsprofilrelaterede produkter i over 20 år med produktionserfaring i aluminiumsprofilchassis, aluminiumskabe, CNC-bearbejdede dele og andre produkter.

Ca. 10.000㎡ Produktionssted

Fabrikkens produktionsområde er cirka 10.000㎡, der er i stand til bearbejdning af aluminiumprodukter, CNC-bearbejdning, boring, anboring, overfladebehandling, montering og inspektion.

Ca. 300 sæt eksisterende forme

Virksomheden har cirka 300 sæt eksisterende forme, som kan bruges til produktion og udvikling af aluminiumsprofilprodukter med forskellige specifikationer.

3-akset CNC-bearbejdning

I øjeblikket bruges 3-akset CNC-bearbejdning hovedsageligt, og boring, anboring, åbning og anden bearbejdning af chassispaneler og profiler kan udføres i henhold til produkttegninger.

Kvalitetsinspektion

Under produktionen kan tilsvarende inspektioner udføres i henhold til produktkrav, herunder:

• Råvare- og profileftersyn
• Længdedimensionsinspektion
• CNC-bearbejdningsdimensionsinspektion
• Inspektion af hulposition
• Tråd inspektion
• Kontrol af panelets udseende
• Kontrol af overfladebehandling
• Samling inspektion
• Eftersyn af færdigt produkts udseende

For produkter med eksplicitte dimensionelle tolerancekrav kan inspektion udføres i henhold til kundetegninger og tekniske krav.

Workshop Show

FAQ

Q1. Kan højden på 34,9 mm lavprofil aluminiumsekstruderingschassis til elektroniske enheder tilpasses?

Højden på denne model er fastsat til 34,9 mm. Længden og bredden kan tilpasses efter udstyrskravene.

Q2. Kan længden og bredden tilpasses?

Ja. Længden og bredden kan justeres i henhold til PCB-størrelsen, komponentlayout, grænsefladekrav og installationsplads.

Q3. Kan chassiset rumme et printkort?

Ja. Aluminiumsekstruderingsstrukturen inkluderer en intern PCB-slot til PCB-positionering og installation.

Q4. Kan front- og bagpanelerne tilpasses?

Ja. Panelerne kan CNC-bearbejdes i henhold til de nødvendige grænseflader, monteringshuller, indikatoråbninger og andre funktioner.

Q5. Kan der tilføjes monteringshuller og gevindhuller?

Ja. Monteringshuller, borede huller og gevindhuller kan bearbejdes i henhold til produkttegningen.

Q6. Har chassiset en varmeafledningsstruktur?

Ja. Aluminiumsekstruderingsstrukturen giver en varmeafledningsvej og kan designes omkring det interne komponentlayout.
